Номер по Госреестру СИ: 52026-12
52026-12 Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками
( )
Назначение средства измерений:
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками (далее - системы) предназначены для измерения уровня, вычисления обьема, массы и др. параметров продукта (нефть, светлые, темные и вязкие нефтепродукты, сжиженные газы, химические и агрессивные жидкости и гранулированные вещества) при ведении учетных операций, а также для управления и оперативного учета и измерений в резервуарных парках.
Общие сведения
Дата публикации -
Срок свидетельства - 14.11.2027
Номер записи -
ID в реестре СИ - 364150
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СКУРП НПС-3, Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Система информационно-измерительная Raptor для коммерческого учета и управления резервуарными парками, Система информационно-измерительная Raptor, Нет модификации, мод. Raptor, TRL/2, SK700-2, Rosemount 5900S, Raptor, 5900S, -,
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 236
Выдано извещений - 0
Кол-во периодических поверок - 176
Кол-во средств измерений - 89
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2614 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 52026-12, 53720-13, 54548-13, 56902-14, 63919-16, 65663-16, 80599-20
№1912 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1405 от 2017.06.23 О переоформлении свидетельства об утверждении типа средства измерений № 52026 "Генераторы сигналов высокочастотные Г4-158"
№2403 от 2017.11.14 О продлении срока действия свидетельств об утверждении типа
№2278 от 2020.12.29 О внесении изменений в описание типа на Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками
№1087 от 2022.04.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
№155 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Лесоводство и смежные виды деятельности" (ТК 449)
Наличие аналогов СИ: Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rosemount Tank Radar AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
25548-08 07.05.2024 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КНПЗ" (RA.RU.310599) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 3 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 23 | 4 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 25 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 22 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 27 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 42 | 8 | 6 | 36 | 0 | 42 | 6 | 36 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 12 | 3 | 9 | 0 | 10 | 1 | 9 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 61 | 5 | 44 | 17 | 0 | 61 | 44 | 17 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тамбовский ЦСМ Тамбовская область |
12933 | 12286 |
|
ФБУ Ярославский ЦСМ Ярославская область |
11638 | 12286 |
Программное обеспечение
Для выполнения функции защитного отключения, а также функции управления используются модули ввода-вывода информации IOT 5100, Т-ВОХ и дополнительные датчики, которые подключаются к аналоговому входу модуля связи 2410.
Сбор информации от датчиков системы может осуществляться модулем связи 2410, который по полевой шине протяженностью не более 4 км передает ее в центральный компьютер системы через модуль полевого соединения FCU 2160 и модем FBM 2180. Информация от многоточечных датчиков температуры может передаваться через модуль связи DAU 2100/2130. Оператор взаимодействует с системой посредством программного пакета Tank Master - WinOPI, функционирующего на базе персонального компьютера, который в свою очередь связан с системами управления более высокого уровня.
Встроенное программное обеспечение (ПО) TankMaster предназначено для управления работой системы и обеспечивает конфигурацию, настройку, работу полевого оборудования, а также настройку системы для выполнения задач учета и передачи данных измерений и вычислений в систему «верхнего уровня». TankMaster непрерывно опрашивает подключенное оборудование, и на основе полученных данных измерений (уровень, температура, давление и пр.) проводит в реальном масштабе времени вычисления объема, плотности и массы продукта в резервуаре. Отображение сразу всех значений параметров продукта (данные измерений и вычислений) в резервуаре осуществляется в одном окне.
ПО Tank Master разработано фирмой Rosemount Tank Radar, Швеция. Русификация и адаптация программного обеспечения к российским стандартам произведено ООО «Комбит Инжиниринг», Россия.
ПО выполняет следующие функции:
- измерение уровня, температуры, давления продукта в резервуаре;
- вычисление объема, плотности и массы продукта в резервуаре;
- сигнализация достижения контролируемыми параметрами заданных значений;
- контроль за значением параметров продукта и выдача сигналов тревоги в случае выхода их значений за установленные пределы;
- контроль за возможными утечками продукта в резервуарах.
Класс защиты ПО по МИ 3286-2010 - «А».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО1 |
Tank Master WIN OPI OPI/2 |
|
Номер версии (идентификационный номер) ПО2 |
6.ху |
|
Цифровой идентификатор ПО |
6a1547e855d0f439 728a324349447740 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
рабочая станция TankMaster
FBM21S0
к АСУ ТП
групповая шина TRL2 Modbus 3900REX
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации, паспорт и на маркировочные таблички приборов входяших в систему.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам информационно-измерительным Raptor для коммерческого учета и управления резервуарными парками
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 8.595-2004 «Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
ГОСТ 8.587-2019 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Методики (методы) измерений
ГОСТ Р 8.596-2002 «Метрологическое обеспечение измерительных систем. Основные положения»
ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения»
Р 50.2.075-2010 «Нефть и нефтепродукты. Лабораторные методы измерения плотности, относительной плотности и плотности в градусах API»
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Rosemount Tank Radar АВ», Швеция
Box 13045, S-402 51, Goteborg, Sweden
Тел.: +46 31 337 00 00
Факс: +46 31 25 30 22
E-mail: sales.rtg@emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

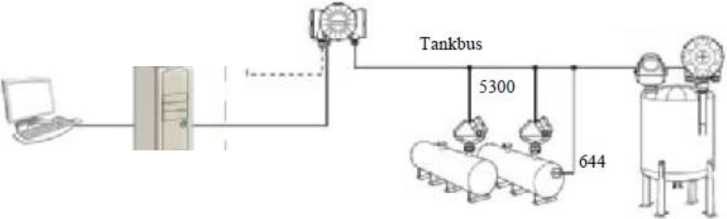

Система обеспечивает измерение массы продукта косвенным методом статических измерений в мерах вместимости согласно ГОСТ Р 8.595-2004 (ГОСТ Р 8.587-2019 после 30.04.2020 г.). Система обеспечивает полный контроль за состоянием резервуарных парков, за параметрами продукта в резервуарах любых типов: под давлением и без избыточного давления, с фиксированной или плавающей крышей, в вертикальных или горизонтальных цилиндрических резервуарах градуированных по ГОСТ 8.570-2000 и ГОСТ 8.346-2000 (МИ 3042-2007) соответственно.
В зависимости от объекта установки система может включать в себя:
-уровнемер радарный 5900S (Госреестр №50131-12, 68312-17), уровнемер радарный 3900REX (Госреестр №19092-99, 19092-04, 19092-09,19092-14), уровнемер радарный 5400 (мод. 5401 и 5402) (Госреестр №30247-11), уровнемер волноводный радарный 5300 (мод.5301, 5302, 5303) (Госреестр №38679-08), уровнемер радарный серии Rosemount TankRadar PRO (TH43) (Госреестр №18259-04);
-измеритель температуры 2240 (Госреестр №50671-12, 69485-17), термопреобразователь сопротивления многоточечный NLI, WLS (Госреестр 76247-19, 58183-14); -преобразователь измерительный 644 (Госреестр №14683-09);
-термопреобразователь сопротивления платиновый 65 (Госреестр №22257-11);
- датчик давления 2051Т (Госреестр №39530-08);
-преобразователь давления измерительный 3051S (Госреестр №24116-08, 66525-17).
Количественный состав системы определяется разрешающей способностью модуля связи и/или количеством резервуаров в резервуарном парке.
Объем продукта определяется по градуировочной таблице резервуара на основании измерений уровня продукта уровнемером. Масса продукта вычисляется как произведение объема на плотность, приведенные к одной и той же температуре, минус масса балласта. На процесс измерения не оказывает влияние состояния газовой среды резервуара, наличия пыли и мелких взвесей, а также сорт продукта: нефть, светлые, темные и вязкие нефтепродукты, сжиженные газы, химические и агрессивные жидкости или гранулированные вещества.
Для измерения температуры продукта в комплекте с радарными уровнемерами применяются измерители температуры с термопреобразователями. Автоматическое измерение плотности продукта в системе обеспечивается датчиками гидростатического давления. При отсутствии датчиков гидростатического давления плотность продукта вводится в систему вручную на основе результатов лабораторного анализа пробы, отобранной из резервуара.
Таблица 4 -
|
Наименование |
Количество |
Примечание |
|
Уровнемер радарный 5900S, 3900REX, 5400, 5300, PRO (TH43) |
1 |
По заказу |
|
Измеритель температуры 2240 |
1 |
По заказу |
|
Преобразователь измерительный 644 с термопреобразователем сопротивления платиновый 65 |
1 |
По заказу |
|
Датчик давления 2051 Т |
1 |
По заказу |
|
Преобразователь давления измерительный 3051S |
1 |
По заказу |
|
Модуль связи 2410 |
1 | |
|
Модуль полевого соединения FCU 2160 |
1 | |
|
Модем полевой шины FBM 2180 |
1 | |
|
Модуль дисплейный 2230, RDU40 |
1 | |
|
Модули ввода-вывода информации IOT 5100, T-BOX |
1 | |
|
Программное обеспечение Tank Master |
1 | |
|
Клемные коробки jb8, jb12, jb15, jb36 |
1 | |
|
Комплект запасных частей |
1 | |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Канал измерения уровня продукта | |
|
Диапазон измерения уровня, м Предел допускаемой абсолютной погрешности измерения уровня, мм -уровнемеры 5900S, 3900REX -уровнемеры 5400, 5300, PRO |
от 0,8 до 30 ниже фланца ±1,0 ±3,0 |
|
Канал измерения температуры продукта | |
|
Диапазон измерения температуры, °С Предел допускаемой абсолютной погрешности измерения температуры, °С |
от -50 до +200 ±0,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Канал измерения плотности продукта | |
|
Диапазон измерения плотности продукта, кг/м3 |
от 600 до 1100 |
|
Диапазон измерения гидростатического давления столба продукта, | |
|
бар |
от -0,98 до 2,5 |
|
Предел основной приведенной погрешности измерения плотности, % | |
|
-датчик давления 3051SCG |
±0,025 |
|
-датчик давления 3051SL |
±0,065 |
|
Канал измерения массы продукта | |
|
Относительная погрешность вычисления массы, % |
±0,02 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы |
Foundation fieldbus, Modbus, 4-20mA+Hart |
|
Напряжение питания, В -переменный ток -постоянный ток |
от 48 до 240 от 24 до 48 |
|
Температура окружающей среды, °С |
от -40 до +70 |
|
Температура хранения и транспортировки, °С |
от -50 до +70 |
|
Средняя наработка на отказ, не менее, часов |
44000 |
Примечание: В районах с температурой окружающего воздуха до минус 60°С
оборудование размещается в обогреваемых боксах, поставляемых комплектно.
