Номер по Госреестру СИ: 33995-07
33995-07 Термопреобразователи сопротивления платиновые
(ТСПТВХ)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые ТСПТВХ (далее - термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных сред и твердых тел.

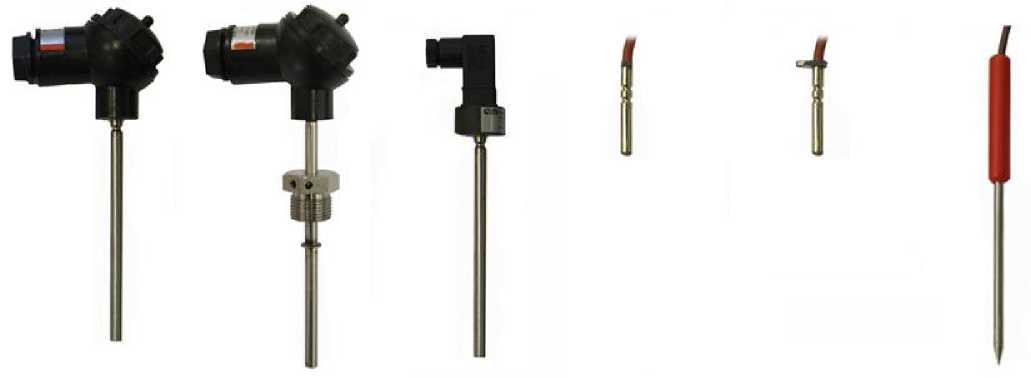

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 23.05.2022
Срок свидетельства - 18.09.2027
Номер записи - 120346
ID в реестре СИ - 342746
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Pt 100, L=85, L=80, L=70, L=60, L=50; резьба штуцера М12х1,5, L=45; L кабеля 2000 мм, L=45; L кабеля 1500 мм, L=45, L=140; резьба штуцера М12х1,5, L=130, L=120, L=100; резьба штуцера М12х1,5, L=100; L кабеля 2000 мм, L=100; L кабеля 1500 мм, L=100, 07, 02, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно производственное предприятие "Тепловодохран" (ООО НПП "Тепловодохран")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 821
Выдано извещений - 12
Кол-во периодических поверок - 216
Кол-во средств измерений - 387
Кол-во владельцев - 46
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1453 дн.
Приказы РСТ, где упоминается данный тип СИ
№1470 от 2022.06.17 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (3)
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1952 от 2017.09.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2216 от 2020.12.23 О внесении изменений в описание типа на теплосчетчики ВИС.ТЗ
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№990 от 2021.06.10 О внесении изменений в сведения об утвержденном типе средств измерений
№1059 от 2021.06.18 Об утверждении типов средств измерений
№1656 от 2021.08.05 О внесении изменений в сведения об утвержденном типе средств измерений Теплосчетчики ВИС.Т3
№1199 от 2022.05.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (12)
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
№627 от 2023.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1091 от 2023.05.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1670 от 2023.08.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№1721 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№2613 от 2024.10.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№820 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (ТСПТВХ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно производственное предприятие "Тепловодохран" (ООО НПП "Тепловодохран")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24204-03 04.12.2027 |
Комплекты термопреобразователей сопротивления платиновых, КТСПТВХ-В Общество с ограниченной ответственностью Научно производственное предприятие "Тепловодохран" (ООО НПП "Тепловодохран") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
33995-07 18.09.2027 |
Термопреобразователи сопротивления платиновые, ТСПТВХ Общество с ограниченной ответственностью Научно производственное предприятие "Тепловодохран" (ООО НПП "Тепловодохран") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
92618-24 10.07.2029 |
Расходомеры-счётчики электромагнитные, ПУЛЬСАР Общество с ограниченной ответственностью Научно производственное предприятие "Тепловодохран" (ООО НПП "Тепловодохран") (РОССИЯ г. Рязань) |
ОТ МП |
5 лет |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Термопреобразователи сопротивления платиновые (ТСПТВХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 1 | 3 | 0 | 3 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ООО НПП "УРАЛТЕХНОЛОГИЯ" (1462) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "Взлет-Кузбасс-Сервис" (РОСС RU.0001.310145) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ВОЛГАМЕТРОКОМ" (RA.RU.311868) | 6 | 4 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «Теплосервис» (RA.RU.312939) | 16 | 0 | 16 | 0 | 11 | 0 | 11 | |||
| ООО НПП "УРАЛТЕХНОЛОГИЯ" (1462) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МСК" (RA.RU.312421) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 5 | 0 | 5 | 0 | 4 | 0 | 4 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 14 | 1 | 0 | 14 | 0 | 2 | 0 | 2 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ТЕПЛОВОДОХРАН" (РОСС RU.0001.310108) | 275 | 34 | 230 | 3 | 0 | 231 | 230 | 1 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МАСТАК-1" (RA.RU.312457) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЭЛТА ПЛЮС" (RA.RU.312168) | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "Системы учета" (RA.RU.311621) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АКВАТЕХНИК" (RA.RU.312268) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЭНЕРГОКОНТРОЛЬ" (RA.RU.312614) | 99 | 15 | 0 | 89 | 5 | 51 | 0 | 51 | ||
| ООО "ПЕТЕРБУРГТЕПЛОЭНЕРГО" (РОСС RU.0001.310047) | 5 | 5 | 0 | 1 | 1 | 1 | 0 | |||
| ООО "Верхневолжская метрологическая компания" (RA.RU.311868) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Теплоэнергомонтаж" (RA.RU.312061) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦСМ" (RA.RU.312460) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Взлет-Кузбасс-Сервис" (РОСС RU.0001.310145) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТЭМ" (RA.RU.312061) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЭПМ" (RA.RU.312709) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ТЕПЛОВОДОХРАН" (РОСС RU.0001.310108) | 281 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ВОЛГАМЕТРОКОМ" (RA.RU.311868) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тамбовский ЦСМ» (RA.RU.311407) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ТЭМ" (RA.RU.312061) | 3 | 0 | 3 | 1 | 0 | 0 | 0 | |||
| ООО «НПО «МЕТРОКОНТРОЛЬ» (РОСС RU.0001.310004) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ЭНЕРГОУЧЁТ" (RA.RU.312576) | 6 | 1 | 0 | 6 | 2 | 6 | 0 | 6 | ||
| ООО "ТЭПМ" (RA.RU.312709) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "СЦ "ЭЛЕКОМ" (RA.RU.312143) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ТЭССА" (РОСС RU.0001.310038) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ДЮКС" (RA.RU.311687) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "МЕТРОКОНТРОЛЬ" (RA.RU.312539) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕХНОСЕРВИС" (RA.RU.312553) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 5 | 3 | 0 | 5 | 1 | 4 | 0 | 4 | |
| ООО "ТЕПЛОСЕРВИС" (RA.RU.314016) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "БИАМЕТР" (RA.RU.314726) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ЭНЕРГОЭФФЕКТИВНОСТЬ" (RA.RU.314752) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Термопреобразователи сопротивления платиновые (ТСПТВХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО «Метрологический сервис» (Метросервис) Москва |
1980 | 1806 |
|
ФБУ Коми ЦСМ Республика Коми |
1631 | 1806 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом (в левом верхнем углу).
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТС.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователей сопротивления платиновых ТСПТВХГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ЮТЛИ.405111.001 ТУ Термопреобразователи сопротивления платиновые. ТСПТВХ. Технические условия.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
-
- термометр сопротивления платиновый эталонный 2-го разряда типа ПТСВ с диапазоном измеряемых температур от минус 50 до плюс 450 °С;
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Изготовитель
Общество с ограниченной ответственностью Научно производственное предприятие «Тепловодохран» (ООО НПП «Тепловодохран») 390027, Рязань, ул. Новая, д.51в, тел. (4912) 24-02-70
www.teplovodokhran.ru, info@teplovodokhran.ru
Испытательный центр
Государственный центр испытаний средств измерений ( ГЦИ СИ)
ФГУП «ВНИИМС », г. Москва
Термопреобразователи обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.
ТС состоят из одного платинового чувствительного элемента (ЧЭ), помещенного в тонкостенную металлическую трубку, которая соединена (в зависимости от модификации ТС) с клеммной головкой или заканчивается удлинительными проводами в кремнийорганической оболочке или различными видами разъемов и присоединений. Материал клеммной головки ТС: прессматериал, алюминиевый сплав или нержавеющая сталь.
ТС имеют модификации со следующими обозначениями: ЮТЛИ 405111.000-01 + 405111.000-06. Модификации ТС различаются по конструктивному исполнению.
Термопреобразователи применяются непосредственно или в комплекте с защитной гильзой, снабженной штуцером для крепления на объекте. Защитная гильза термопреобразователей изготавливается из латуни Л63 или нержавеющей стали 12Х18Н10Т.
ТС выпускаются с 2-х, 3-х или 4-х проводной схемой соединений внутренних проводов с ЧЭ.
Фото общего вида термопреобразователей приведены на рис.1
Рис.1: Термопреобразователи сопротивления платиновые ТСПТВХ
В комплект поставки входят: Термопреобразователь сопротивления платиновый ТСПТВХ - 1 шт.
Паспорт ЮТЛИ 405 111.000 ПС - 1 экз.
По дополнительному заказу: защитная гильза ЮТЛИ.408729.000.
Основные параметры термопреобразователей приведены в таблице 1
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Диапазон измеряемых температур, °С |
от 0 до плюс 180 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) ТС по ГОСТ 6651- 2009: |
100П, 500П, Pt100, Pt500 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385; 0,00391 |
|
Наименование параметра |
Значение параметра |
|
Класс допуска по ГОСТ 6651-2009: |
А, В |
|
Пределы допускаемого отклонения сопротивления от НСХ, °С |
±(0,15+0,002 t) для класса А ±(0,3+0,005 t) для класса В |
|
Электрическое сопротивление изоляции между цепью ЧЭ ТС и защитной арматурой, МОм, не менее: |
100 (при температуре 25 ± 10 °С и относительной влажности не более 80 %); 2 (при температуре 35 °С и относительной влажности 98 %); 10 (при температуре верхнего предела измерений). |
|
Наработка на отказ не менее, час |
100000 |
|
Класс защиты по ГОСТ 14254-96 |
IP 68 |
|
Средний срок службы ТС |
12 лет |
Габаритные размеры термопреобразователей приведены в таблице 2
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Длина монтажной части термопреобразователей, мм |
от 40 до 300 |
|
Длина внешних соединительных проводов, мм |
от 500 до 10000 |
|
Диаметр монтажной части термопреобразователей, мм |
от 4 до 8 |
|
Масса, кг |
от 0,015 до 0,3 |
