Программное обеспечение

Работа измерителей осуществляется под управлением встроенного программного обеспечения (далее - ПО), которое отдельно от измерителей не функционирует. Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части измерителя, работая совместно, обеспечивают заявленные точности результатов измерений.

Встроенное ПО каждого экземпляра измерителя содержит массивы (таблицы), учитывающие конструктивные особенности преобразователей и измерительного тракта конкретного измерителя. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с преобразователя в значение напряжённости постоянного и переменного магнитных полей. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого измерителя будет своим.

После изготовления измерителя доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея измерителя согласно таблице. Идентификационное наименование ПО и номер версии появляются при включении измерителя.

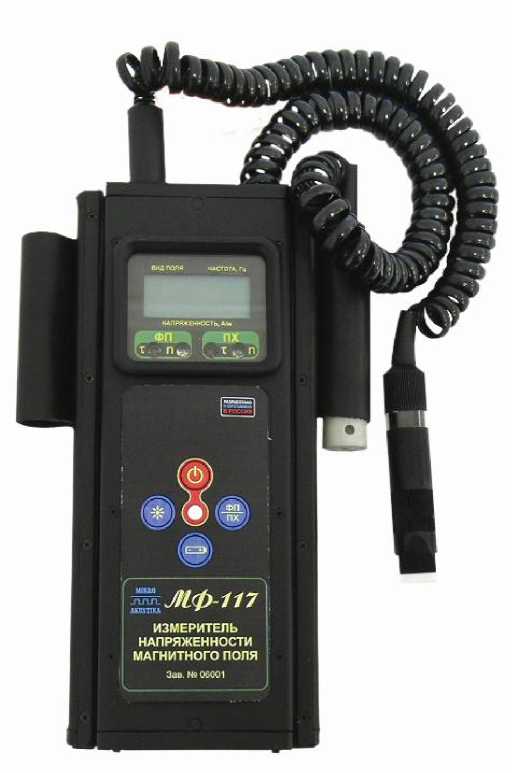

Общий вид средства измерений

9,6 v

1,2 W

ВНИМАНИЕ’

При несоблюдении полярности подключаемой батареи измеритель выходит ИЗ строя!

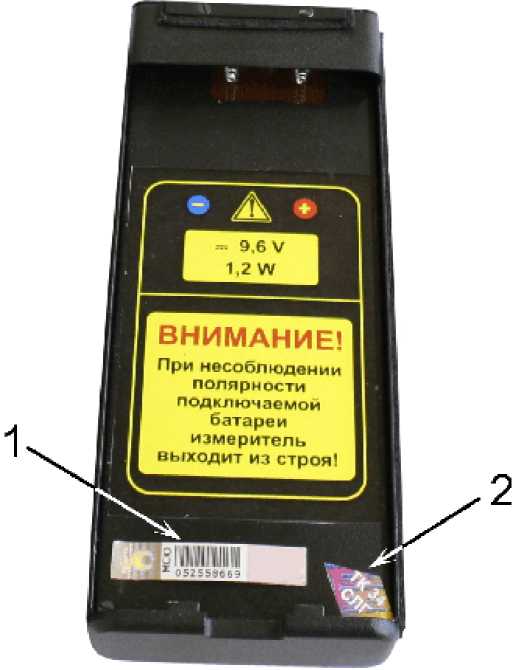

Примечание:

• - стрелкой (1) обозначено место для размещения поверительного клейма в виде наклейки;

• -  стрелкой (2) обозначено место пломбировки измерителя для защиты от несанкционированного доступа.

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.

Сведения о методиках измерений

• 1 МКИЯ.422281.005 РЭ "Измеритель напряженности магнитного поля МФ-117. Руководство по эксплуатации".

• 1 ТУ 4222-092-20883295-2007 "Измеритель напряженности магнитного поля МФ-117. Технические условия"

• 2 ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"

• 3 ГОСТ 8.030-91 "ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне V10^-12 + 5^10^-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц"

Поверка

осуществляется по документу МКИЯ.422281.005 МП "Измерители напряжённости магнитного поля МФ-117. Методика поверки", утвержденному ГЦИ СИ ФГУ "УРАЛТЕСТ" 19 сентября 2007 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

• - мера напряжённости постоянного и переменного магнитного поля М-303.1, диапазон воспроизводимых значений напряжённости постоянного и переменного (среднеквадратических значений) магнитного поля от 0 до 30000 А/м, относительная погрешность коэффициента преобразования (постоянной) меры не более ±0,3 %, диапазон частот от 0 до 2000 Гц;

• - мера напряжённости магнитного поля М-503, диапазон воспроизводимых значений напряжённости постоянного магнитного поля от 20000 до 560000 А/м, диапазон воспроизводимых среднеквадратических значений напряжённости переменного магнитного поля на частоте (50,0±0,5) Гц от 10000 до 400000 А/м; относительная погрешность коэффициента преобразования (постоянной) меры для напряжённости постоянного магнитного поля не более ±0,5 %, для напряжённости переменного магнитного поля - не более ±1,0 %;

  - вольтметр универсальный В7-358, основная относительная погрешность измерения Г          ( i    V

  силы постоянного тока на пределах 2, 20, 200 мА не более ± 0,05 + 0,02 • — -1

  -            I^1   0

  (I_t

  , %; на пределе

  (I

  2 А не более ± 0,1 + 0,05 • — -1

  I

  ^ё           k ^x 0
  VI

  , %, на пределе 20 А не более ± 0,2 + 0,05 • — -1

  у

  , %, где Х_к

  kIx

  - верхний предел установленного диапазона измерения тока, X_x - значение измеренного тока;

основная относительная погрешность измерения среднеквадратического значения силы переменного тока в диапазоне частот от 30 до 1000 Гц на пределах 0,002, 0,02, 0,2, 2, 20 А не более

X_x - значение измеренного тока; диапазон измерения частоты периодического напряжения от 0,01 до 20 кГц,

- генератор сигналов низкочастотный измерительный Г3 053, диапазон регулирования частоты выходного сигнала от 10 до 999999 Гц, коэффициент гармоник выходного сигнала не более 0,1 % в диапазоне частот от 10 Гц до 20 кГц, погрешность воспроизведения частоты: ± (0,1 + 5 • 10^-5 • f), Гц, где f -значение воспроизводимой частоты.
