Номер по Госреестру СИ: 37752-08
37752-08 Приборы цифровые измерительные щитовые
(РМ мод. В2-Р101, В2-Р102, В2-Р103, В2-Р104, В2-Р105, В3-Р151, В3-Р152, В3-Р153, В3-Р154, В3-Р155, А2-Р201, А2-Р202, А2-Р203, А2-Р204, А2-Р212, А2-Р213, А2-Р214, А3-Р221, А3-Р222, А3-Р223)
Назначение средства измерений:
Приборы цифровые измерительные щитовые РМ (далее - приборы) предназначены для измерений параметров электрических сигналов в цепях постоянного и переменного тока, а именно: силы тока, электрического напряжения, разности фаз, частоты.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится печатным способом на титульный лист руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1. В2-Р 10 РЭ «Вольтметры (милливольтметры) цифровые щитовые постоянного тока
В2-Р 101, В2-Р 102, В2-Р 103, В2-Р 104, В2-Р 105. Руководство по эксплуатации»
-
2. В3-Р 15 РЭ «Вольтметры (милливольтметры) переменного тока В3-Р 151, В3-Р 152, В3-Р 153, В3-Р 154,В3-Р 155. Руководство по эксплуатации»
-
3. А2-Р 20 РЭ «Амперметры (миллиамперметры) постоянного тока А2-Р 201, А2-Р 202, А2-Р 203, А2-Р 204. Руководство по эксплуатации»
-
4. А2-Р 21 РЭ «Амперметры постоянного тока с наружным шунтом А2-Р 212, А2-Р 213, А2-Р 214. Руководство по эксплуатации»
-
5. А3-Р 22 РЭ «Амперметры (миллиамперметры) переменного тока А3-Р 221, А3-Р 222, А3-Р 223, А3-Р 224. Руководство по эксплуатации»
-
6. А3-Р 23 РЭ «Амперметры переменного тока с наружным шунтом А3-Р 232, А3-Р 233, А3-Р 234. Руководство по эксплуатации»
7.Ч3-Р 301 РЭ «Частотомер электронно-счетный Ч3-Р 301. Руководство по эксплуатации» 8.Ф2-Р 401 РЭ «Измеритель разности фаз Ф2-Р 401. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам цифровым измерительным щитовым РМ
-
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2 МП 20883295-001-2007 «Приборы цифровые измерительные щитовые РМ. Методика поверки» (утверждена ГЦИ СИ ФБУ «УРАЛТЕСТ» 20 сентября 2007 г.).
-
3 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
4 ГОСТ Р 8.648- 2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 х 10-2 до 2х 109 Гц.
-
5 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 х10-16 до 30А.
-
6 ГОСТ 8.132-74 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0,04...300 А в диапазоне частот 0,1...300 МГц.
-
7 МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1х10-2 ...2х107 Гц
-
8 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
9 СТО 20883295-00102007 «Приборы цифровые измерительные щитовые РМ. Общие технические условия».
Поверка
Поверкаосуществляется по документу МП 20883295-001-2007 "Приборы цифровые измерительные щитовые РМ. Методика поверки", утвержденному ГЦИ СИ ФБУ «УРАЛТЕСТ» 20 сентября 2007 г. Перечень эталонов, применяемых при поверке:
-
- калибратор универсальный Н4-7
диапазоны устанавливаемых значений постоянного электрического напряжения ±(от 0,1 мкВ до 1000 В)
пределы основной относительной погрешности воспроизведений постоянного электрического напряжения ±(0,0025 % - 0,004 %);
диапазоны устанавливаемых значений переменного электрического напряжения от 0,1 мкВ до 700 В пределы основной относительной погрешности воспроизведений переменного электрического напряжения ±(0,005 % - 0,275 %);
диапазоны устанавливаемых значений постоянного тока ±(от 0,1 нА до 30 А)
пределы основной относительной погрешности воспроизведений постоянного тока ±(0,005 % - 0,05 %); диапазоны устанавливаемых значений переменного тока от 0,1 нА до 30 А
пределы основной относительной погрешности воспроизведений переменного электрического тока ±0,03 %;
-
- генератор сигналов специальной формы ГСС-10, диапазоны частот выгодного сигнала от 100 мкГц до 10 МГц, пределы допускаемой погрешности измерений ± (5 • 10-6 • F + 1 мкГц);
-
- частотомер электронно-счётный Ф 5035, диапазон измерения частоты от 0,1 Гц до 50 МГц, относительная погрешность измерения частоты опорного генератора в течении года после подстройки, не более ±1 • 10-6 %.
-
- измеритель разности фаз Ф2-34, диапазон частот от 0,5 Гц до 5 МГц, диапазон измерений углов фазового сдвига от 0° до 360°, пределы допускаемой погрешности измерения угла ± (0,05 - 0,10)°.
Изготовитель
Общество с ограниченной ответственностью «МИКРОАКУСТИКА»(ООО «МИКРОАКУСТИКА»)
Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15
Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, 27
телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10
e-mail: akustika@etel.ru
www.mikroakustika.ru
Испытательный центр
ГЦИ СИ ФБУ «УРАЛТЕСТ»620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д.2а тел./факс (343) 350-25-83, 350-40-81 e-mail: uraltest@uraltest.ru
Принцип действия приборов основан на преобразовании измеряемой величины в цифровой код, обработке информации об измеряемом параметре электрического сигнала и индикации на светодиодном индикаторе результатов измерения.
Конструктивно приборы представляют собой квадратные показывающие приборы с круглым корпусом из ударопрочного полистирола. Приборы крепятся на щит с помощью двух болтов. Питание приборов осуществляется от сети напряжением 220 В, частотой 50 Гц.
Предусмотрен выпуск 26 модификаций приборов. Модификации отличаются друг от друга измеряемыми параметрами электрического сигнала, пределами измерений и пределами допускаемой основной погрешности. Обозначения и отличия модификаций указаны в разделе
|
Наименование изделия |
Обозначение |
Количество |
|
Вольтметры (милливольтметры) постоянного тока В2-Р 101, В2-Р 102, В2-Р 103, В2-Р 104, В2-Р 105 | ||
|
1. Вольтметр (милливольтметр) постоянного тока В2-Р 10 |
МКИЯ.422198.10_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Вольтметры (милливольтметры) цифровые щитовые постоянного тока В2-Р 101, В2-Р 102, В2-Р 103, В2-Р 104, В2-Р 105. Руководство по эксплуатации. |
В2-Р 10 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Вольтметры (милливольтметры) переменного тока В3-Р 151, В3-Р 152, В3-Р 153, В3-Р 154, В3-Р 155 | ||
|
1. Вольтметр (милливольтметр) переменного тока В2-Р 10 |
МКИЯ.422198.15_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Вольтметры (милливольтметры) переменного тока В3-Р 151, В3-Р 152, В3-Р 153, В3-Р 154,В3-Р 155. Руководство по эксплуатации. |
В3-Р 15 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Амперметры (миллиамперметры) постоянного тока А2-Р 201, А2-Р 202, А2-Р 203, А2-Р 204 | ||
|
1. Амперметр (миллиамперметр) постоянного тока А2-Р 20 |
МКИЯ.422198.20_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Амперметры (миллиамперметры) постоянного тока А2-Р 201, А2-Р 202, А2-Р 203, А2-Р 204. Руководство по эксплуатации. |
А2-Р 20 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Амперметры постоянного тока с наружным шунтом А2-Р 212, А2-Р 213, А2-Р 214 | ||
|
1. Амперметр постоянного тока с наружным шунтом А2-Р 21 |
МКИЯ.422198.21_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Амперметры постоянного тока с наружным шунтом А2-Р 212, А2-Р 213, А2-Р 214. Руководство по эксплуа- |
А2-Р 21 РЭ |
1 |
|
Наименование изделия |
Обозначение |
Количество |
|
тации. | ||
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Амперметры (миллиамперметры) переменного тока А3-Р 221, А3-Р 222, А3-Р 223, А3-Р 224 | ||
|
1. Амперметр (миллиамперметр) переменного тока А3-Р 22 |
МКИЯ.422198.22_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Амперметры (миллиамперметры) переменного тока А3-Р 221, А3-Р 222, А3-Р 223, А3-Р 224. Руководство по эксплуатации. |
А3-Р 22 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Амперметры переменного тока с наружным шунтом А3-Р 232, А3-Р 233, А3-Р 234 | ||
|
1. Амперметр переменного тока с наружным шунтом А3-Р 23 |
МКИЯ.422198.23_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Амперметры переменного тока с наружным шунтом А3-Р 232, А3-Р 233, А3-Р 234. Руководство по эксплуатации. |
А3-Р 23 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Частотомер электронно-счетный Ч3-Р 301 | ||
|
1. Частотомер электронно-счетный Ч3-Р 301 |
МКИЯ.422198.301 |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Частотомер электронно-счетный Ч3-Р 301. Руководство по эксплуатации. |
Ч3-Р 301 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Измеритель разности фаз Ф2-Р 401 | ||
|
1. Измеритель разности фаз Ф2-Р 401 |
МКИЯ.422198.401 |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Измеритель разности фаз Ф2-Р 401. Руководство по эксплуатации. |
Ф2-Р 401 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |

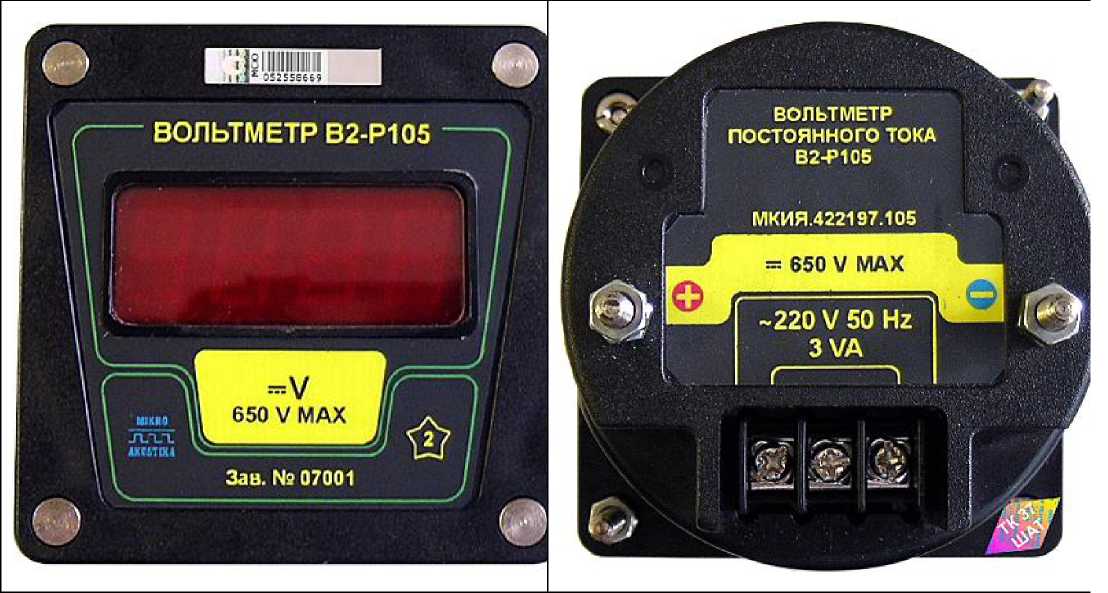

Вольтметр (и другие СИ аналогичного вида)

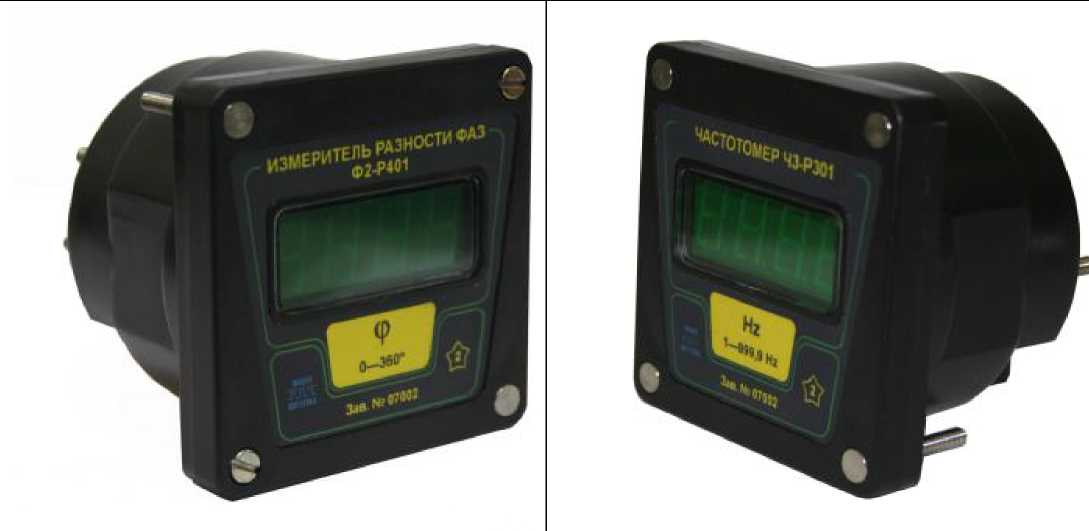

Измеритель разности фаз
Частотомер электронно-счётный
Рисунок 1. Внешний вид приборов
|
Наименование характеристики |
Значение характеристики |
|
Милливольтметр постоянного тока В2-Р 101 | |
|
Напряжение постоянного тока, мВ |
от 0 до 199,9 |
|
Вольтметр постоянного тока В2-Р 102 | |
|
Напряжение постоянного тока, В |
от 0 до 1,999 |
|
Вольтметр постоянного тока В2-Р 103 | |
|
Напряжение постоянного тока, В |
от 0 до 19,99 |
|
Вольтметр постоянного тока В2-Р 104 | |
|
Напряжение постоянного тока, В |
от 0 до 199,9 |
|
Вольтметр постоянного тока В2-Р 105 | |
|
Напряжение постоянного тока, В |
от 0 до 650 |
|
Пределы основной допускаемой погрешности измерения напряжения постоянного тока, % |
Г ( U XI d =± 0,2 + 0,02 6 Uk 1 , L 1 U 0J где Uk - верхний предел измерений вольтметра; U - измеренное значение напряжения. |
|
Милливольтметр переменного тока В3-Р 151 | |
|
Напряжение переменного тока, мВ |
от 0 до 199,9 |
|
Вольтметр переменного тока В3-Р 152 | |
|
Напряжение переменного тока, В |
от 0 до 1,999 |
|
Вольтметр переменного тока В3-Р 153 | |
|
Напряжение переменного тока, В |
от 0 до 19,99 |
|
Наименование характеристики |
Значение характеристики |
|
Вольтметр переменного тока В3-Р 154 | |
|
Напряжение переменного тока, В |
от 0 до 199,9 |
|
Вольтметр переменного тока В3-Р 155 | |
|
Напряжение переменного тока, В |
от 0 до 650 |
|
Пределы основной допускаемой погрешности |
г ( т j VI |
|
измерения напряжения переменного тока, % |
d =± 0,5 + 0,05 3 к 1 , U у J |
|
где Uk - верхний предел измерений вольтметра; | |
|
U - измеренное значение напряжения. | |
|
Миллиамперметр постоянного тока А2-Р 201 | |
|
Сила постоянного тока, мА |
от 0 до 1,999 |
|
Миллиамперметр постоянного тока А2-Р 202 | |
|
Сила постоянного тока, мА |
от 0 до 19,99 |
|
Миллиамперметр постоянного тока А2-Р 203 | |
|
Сила постоянного тока, мА |
от 0 до 199,9 |
|
Амперметр постоянного тока А2-Р 204 | |
|
Сила постоянного тока, А |
от 0 до 1,999 |
|
Амперметр постоянного тока с наружным шунтом А2-Р 212 | |
|
Сила постоянного тока, А |
от 0 до 19,99 |
|
Амперметр постоянного тока с наружным шунтом А2-Р 213 | |
|
Сила постоянного тока, А |
от 0 до 199,9 |
|
Амперметр постоянного тока с наружным шунтом А2-Р 214 | |
|
Сила постоянного тока, А |
от 0 до 1999 |
|
Пределы основной допускаемой погрешности |
г ( т VI |
|
измерения силы постоянного тока, % |
d =± 0,2 + 0,02 6-^- -1 , \ 0 |
|
где Ik - верхний предел измерений тока; | |
|
I - измеренное значение тока. | |
|
Миллиамперметр переменного тока А3-Р 221 | |
|
Сила переменного тока, мА |
от 0 до 1,999 |
|
Миллиамперметр переменного тока А3-Р 222 | |
|
Сила переменного тока, мА |
от 0 до 19,99 |
|
Миллиамперметр переменного тока А3-Р 223 | |
|
Сила переменного тока, мА |
от 0 до 199,9 |
|
Амперметр переменного тока А3-Р 224 | |
|
Сила переменного тока, А |
от 0 до 1,999 |
|
Амперметр переменного тока с наружным шунтом А3-Р 232 | |
|
Сила переменного тока, А |
от 0 до 19,99 |
|
Амперметр переменного тока с наружным шунтом А3-Р 233 | |
|
Сила переменного тока, А |
от 0 до 199,9 |
|
Амперметр переменного тока с наружным шунтом А3-Р 234 | |
|
Сила переменного тока, А |
от 0 до 1999 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы основной допускаемой погрешности измерения силы переменного тока, % |
Г ( I YI d =± 0,5 + 0,05 3± -1 , ё \ 0-1 где Ik - верхний предел измерений тока; I - измеренное значение тока. |
|
Частотомер электронно-счётный Ч3-Р 301 | |
|
Частота переменного напряжения, Гц |
от 10 до 999,9 |
|
Пределы основной допускаемой погрешности измерения частоты переменного тока, % |
± 0,1 |
|
Измеритель разности фаз Ф2-Р 401 | |
|
Угол фазового сдвига между двумя переменными напряжения, градус |
от 0 до 360 |
|
Пределы основной допускаемой погрешности измерения угла фазового сдвига между двумя переменными напряжениями, градус |
± 1 |
|
Пределы допускаемой дополнительной относительной погрешности, при отклонении температуры окружающего воздуха от нормальной в диапазоне рабочих условий применения, % |
для приборов, кроме измерителя разности фаз ±0,05 на 10 оС; о для измерителя разности фаз ± 0,5 на 10 оС. |
|
Электропитание приборов — сеть переменного тока напряжением 220 В, частотой 50 Гц. | |
|
Средняя наработка прибора на отказ, ч, не менее |
8000 |
|
Установленный средний срок службы, лет, не менее |
8 |
|
Габаритные размеры приборов, мм, не более |
80x80x75 |
|
Масса, кг, не более |
0,20. |
|
Нормальные условия применения:
|
от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Рабочие условия применения:
|
группа 4 по ГОСТ 22261-94 от минус 10 до плюс 55 90 при температуре плюс 30°С от 84 до 106,7 (от 630 до 800) |
