Номер по Госреестру СИ: 37574-08
37574-08 Пикнометры
(AccuPyc 1340)
Назначение средства измерений:
Пикнометры AccuPyc 1340 (далее - пикнометры) предназначены для измерения плотности твёрдых материалов, как цельных, так и сыпучих.
Внешний вид.
Пикнометры
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 21.06.2024
Номер записи -
ID в реестре СИ - 347150
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Поверочная мера, Пикнометр AccuРус 1340, Пикнометр AccuPyc 1340, Нет модификации, Нет данных, WFК2, WFW2, WFW 2, WFK2, WFK 2, ITELMA, AccuPyc II 1340, AccuPyc 1340, AccuPyc, 1340,
Производитель
Изготовитель - Фирма "Micromeritics Instrument Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 398
Выдано извещений - 0
Кол-во периодических поверок - 244
Кол-во средств измерений - 130
Кол-во владельцев - 49
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1170 дн.
Приказы РСТ, где упоминается данный тип СИ
№667 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1246 от 2018.06.21 О продлении срока действия свидетельсв об утверждении типа средств измерений.
Наличие аналогов СИ: Пикнометры (AccuPyc 1340)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
37574-08 Пикнометры (AccuPyc 1340) Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
40214-08 Пикнометры стеклянные (ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4) ООО "МиниМедПром" (РОССИЯ г.Дятьково) |
Все средства измерений ООО "МиниМедПром"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16430-03 01.04.2008 |
Пикнометры, ACCUPYC 1330 Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16430-97 01.08.2002 |
Пикнометры, АккуПик Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37574-08 21.06.2024 |
Пикнометры, AccuPyc 1340 Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49143-12 22.02.2022 |
Анализаторы удельной поверхности и пористости адсорбционные, ASAP 2020 Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50051-12 01.06.2017 |
Анализаторы удельной поверхности и пористости адсорбционные, Gemini Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
69111-17 31.10.2022 |
Анализаторы удельной поверхности и пористости адсорбционные, Gemini Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Пикнометры стеклянные (ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ООО "БЮРО ПОВЕРКИ" (RA.RU.312621) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПТК" (RA.RU.311923) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ОАО "МСЗ" (1831) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 210 | 13 | 5 | 188 | 0 | 186 | 2 | 170 | |
| ООО "ГК ЖКХ СЕРВИС" (RA.RU.311578) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАТЕХНИКА" (RA.RU.312333) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ООО "МС-РЕСУРС" (RA.RU.312581) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "СЧЕТЧИК.РУ" (RA.RU.311986) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 77 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 11 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО «ГК-ГИДРО» (RA.RU.312963) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЦ ЭЛЕКТРУМ" (RA.RU.312786) | 5 | 0 | 5 | 0 | 0 | 0 | 0 |
Стоимость поверки Пикнометры стеклянные (ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
7737 | 7212 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3681 | 7212 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
5989 | 7212 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11442 | 7212 |
Программное обеспечение
Пикнометры оснащены встроенным ПО, которое управляет работой прибора, собирает, отображает, обрабатывает и хранит полученные данные.
|
Наименование программного обеспечения |
Идентификац ионное наименование ПО |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентифика тора программно го обеспечения |
|
Встроенное программное обеспечение AccuPyc |
AccuPyc |
V.1.05 и выше |
— |
— |
Все ПО является метрологически значимым и выполняет следующие функции:
- управление прибором ;
- установка режимов работы прибора ;
- выполнение калибровки прибора ;
- вывод результатов анализа на дисплей прибора
- печать отчетов на внешний принтер или передача данных по сети
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпуса пикнометра в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Пикнометры AccuPyc 1340 Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пикнометрам AccuPyc 1340
ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 2302-0001-2008 «Пикнометры AccuPyc. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в 2008 г. (с Изменением № 1, утвержденным 01.07.2013 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»).
Основные средства поверки: поверочные меры, входящие в комплект поставки пикнометра.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», рег. номер 30001-10.Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл. почта: info@vniim.ru
Принцип действия пикнометров основан на вытеснении гелия анализируемым образцом материала из измерительной камеры в расширительную. Объём вытесненного гелия оценивается по изменению давления гелия в расширительной камере и равен объёму твёрдой фазы анализируемого образца. Значение массы образца вводится оператором при помощи клавиатуры. На основании этих данных в вычислительном электронном блоке пикнометра производится расчёт плотности анализируемого образца. В состав пикнометра входят поверочные меры, представляющие собой металлические шары с известными величинами объёмов и предназначенные для поверки пикнометра. Для каждой измерительной камеры должна применяться соответствующая ей поверочная мера, с номинальным объёмом, составляющим не менее 2/3 объёма камеры.
Конструктивно пикнометр выполнен в виде автоматического настольного лабораторного прибора и состоит из измерительной и расширительной камер с калиброванными объёмами, системы продувки и заполнения гелием, датчика избыточного давления, управляющего и вычислительного электронного блока, жидкокристаллического дисплея и клавиатуры управления.

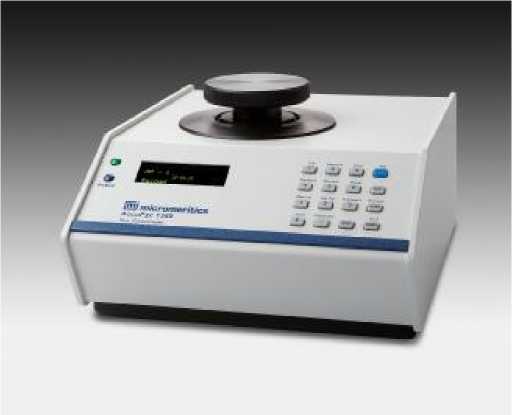

Внешний вид пикнометра AccuPyc 1340 приведен на рисунке 1.
Рис. 1
В комплект поставки входят : пикнометр AccuPyc 1340, поверочные меры, руководство по эксплуатации, методика поверки 2302-0001-2008 с Изменением № 1.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений плотности, кг/м3 |
от 0,17 до 22500 |
|
Пределы допускаемой относительной погрешности, % |
±0,03 от фактического объема применяемой измерительной камеры |
|
Диапазон объёмов анализируемых образцов, см3 |
от 0,1 до 350 |
|
Номинальные объёмы измерительной и расширительной камер, см3 |
1, 10, 100 или 350 |
|
Диапазон измерений избыточного давления, МПа |
от 0,0 до 0,2 |
|
Пределы допускаемой приведённой погрешности датчика давления, % |
± 0,11 |
|
Условия эксплуатации: диапазон температур окружающего воздуха, °С диапазон влажности окружающего воздуха, % диапазон давлений окружающего воздуха, кПа применяемый газ напряжение питания, В |
от 15 до 35 от 20 до 80 от 95 до 105 гелий, чистота не менее 99,995 % 110/120 или 220/240 |
|
частота переменного тока, Гц потребляемая мощность, В •А, не более |
50/60 0,25 |
|
Габаритные размеры: | |
|
- длина, мм |
362 |
|
- ширина, мм |
273 |
|
- высота, мм |
179 |
|
Масса, кг, не более |
10 |
|
Основные тех. характеристики поверочных мер: | |
|
материал конструкции: |
нержавеющая сталь |
|
номинальный объём, см3 |
0,5; 5; 50 или 170 (в зависимости от |
|
используемой измерительной | |
|
камеры) | |
|
Пределы допускаемой относительной погрешности | |
|
мер, % |
±V10-2 |
|
Средний срок службы, лет |
10 |
