Номер по Госреестру СИ: 50051-12
50051-12 Анализаторы удельной поверхности и пористости адсорбционные
(Gemini)
Назначение средства измерений:
Анализаторы удельной поверхности и пористости адсорбционные Gemini (далее -анализаторы) предназначены для измерения характеристик сорбционной емкости газовым объемным методом с использованием физически сорбирующихся газов: удельной площади поверхности, удельного объема и диаметра пор дисперсных и пористых материалов.
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.06.2017
Номер записи - 139412
ID в реестре СИ - 361812
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, нет, Gemini 2390а, Gemini 2390t, Gemini 2390p, Gemini,
Производитель
Изготовитель - Фирма "Micromeritics Instrument Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 47
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 4
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1935 от 2022.08.05 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Мебель" (ТК 135)
Наличие аналогов СИ: Анализаторы удельной поверхности и пористости адсорбционные (Gemini)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Micromeritics Instrument Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16430-03 01.04.2008 |
Пикнометры, ACCUPYC 1330 Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16430-97 01.08.2002 |
Пикнометры, АккуПик Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37574-08 21.06.2024 |
Пикнометры, AccuPyc 1340 Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49143-12 22.02.2022 |
Анализаторы удельной поверхности и пористости адсорбционные, ASAP 2020 Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50051-12 01.06.2017 |
Анализаторы удельной поверхности и пористости адсорбционные, Gemini Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
69111-17 31.10.2022 |
Анализаторы удельной поверхности и пористости адсорбционные, Gemini Фирма "Micromeritics Instrument Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы удельной поверхности и пористости адсорбционные (Gemini)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 21 | 0 | 18 | 0 | 16 | 0 | 16 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Орловский ЦСМ» (109) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы удельной поверхности и пористости адсорбционные (Gemini)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор оснащен встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений. Данные по каждому исследуемому образцу вычисляются автоматически и выводятся на печать, как в табличной, так и в графической форме.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Gemini |
Gemini |
Vl.xx |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

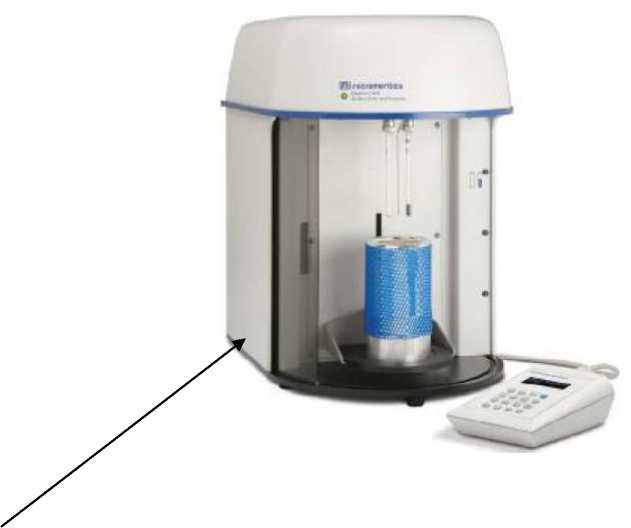

Фотографии внешнего вида анализаторов представлены на рисунке 1.
Рисунок 1
Место нанесения знака поверки
Знак утверждения типа
Знак утверждения типананосится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам удельной поверхности и пористости адсорбционным GeminiТехническая документация фирмы-изготовителя «Micromeritics Instrument Corporation», США.
лист № 4 всего листов 4
Поверка
Поверкаосуществляется по документу МП 13-241-2012 «ГСИ. Анализатор удельной поверхности и пористости адсорбционный Gemini. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
-
- стандартный образец сорбционных характеристик нанопористых модифицированных силикагелей ГСО 9935-2011;
-
- стандартный образец зарубежного выпуска с аттестованными значениями сорбционных характеристик ГСО 9446-2009 (CRM BAM PM-104);
-
- весы лабораторные электронные I (специального) класса точности по ГОСТ Р 53228-2008.
Изготовитель
«Micromeritics Instrument Corporation», США, 4356 Communications Dr. Norcross,GA 30093-901. Tel.: 770.662.3633, fax: 770.662.3696, www.micromeritics.com.
Заявитель
Общество с ограниченной ответственностью «СИ-ЛАБ» (ООО «СИ-ЛАБ»), 107150, г. Москва, ул. Бойцовая, д.27 офис 217. Тел. (495) 739-58-55, факс (495) 739-58-56, e-mail: info@sy-lab.ruИспытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел.: (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.
Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11.
Принцип действия анализатора основан на адсорбции и десорбции газов на внешней и внутренней поверхности (в порах) исследуемых образцов дисперсных и пористых материалов, таких как адсорбенты, катализаторы, носители катализаторов, высокодисперсные металлические и керамические порошки и другие наноматериалы.
В анализаторах используется статический объемный метод анализа с адаптированной скоростью. То есть скорость поступления газа к образцу определяется максимальной скоростью, при которой образец может адсорбировать его.
Анализатор представляет собой автоматический прибор, состоящий из измерительного блока, системы измерения давления и температуры газа, станции подготовки образцов (дегазации), вакуумного насоса и блока электроники со встроенным микропроцессором.
Исследуемый образец перед проведением измерений помещают в порт предварительной подготовки и дегазируют при температуре до 400 оС в потоке инертного газа или в вакууме. Затем пробирку с образцом устанавливают на измерительный порт, охлаждают до 77 К и заполняют сорбирующимся газом, в качестве которого используют азот, аргон, диоксид углерода и т.д. Молекулы газа адсорбируются на поверхности анализируемого вещества и, при адсорбции концентрация молекул в газе и, соответственно, давление газа снижаются. По изменению давления с момента заполнения и после наступления равновесия (при фиксированной температуре) определяется объем поглощенного (адсорбированного) газа. Затем давление увеличивают согласно заданной программе эксперимента и фиксируют следующее равновесное давление. На основании полученных значений (относительное падение давления в результате адсорбции, объем поглощенного газа) - изотерм адсорбции и десорбции - рассчитываются следующие характеристики: удельная площадь поверхности по методам Лэнгмюра и БЭТ (Брунауэра, Эммета и Теллера), удельный объем пор и средний размер (диаметр) пор.
Анализатор выпускается в пяти модификациях: Gemini 2365, Gemini 2380, Gemini 2390а, Gemini 2390p, Gemini 2390t, различающихся датчиками давления и конструкцией измерительного блока.
|
Наименование характеристик |
Значения характеристик |
|
1 |
2 |
|
Диапазон измерения удельной площади поверхности, м2/г |
от 0,01 до 4000 |
|
Пределы допускаемой относительной погрешности | |
|
измерения удельной площади поверхности, % в диапазоне: от 0,0l до 0, l2 м2/г |
± 40 |
|
св. 0,l до 5 м2/г |
± 5,0 |
|
св. 5 до 4000 м2/г |
± 2,5 |
|
Диапазон измерения диаметра пор, нм |
от 2 до 100 |
|
Пределы допускаемой относительной погрешности измерений диаметра пор, % |
± 7,0 |
|
Диапазон показаний диаметра пор, нм |
от 2 до 400 |
|
1 |
2 |
|
Диапазон измерения удельного объема пор, см3/г |
от 4М0-4 до 2,00 |
|
Пределы допускаемой относительной погрешности измерений удельного объема пор, %, в диапазоне от 440-4 до 240-3 см3/г вкл. |
± 10 |
|
св. 240-3 до 2,00 см3/г вкл. |
± 5,0 |
|
Параметры источника питания: Входное напряжение, В |
220 - 240 |
|
Частота, Гц |
50/60 |
|
Потребляемая мощность, В •А, не более |
150 |
|
Габаритные размеры, мм, не более |
740 х 400 х 510 |
|
Масса, кг, не более |
34 |
|
Условия эксплуатации: Температура окружающего воздуха, °С |
от 10 до 35 |
|
Относительная влажность воздуха, % |
от 20 до 80 |
