Принцип действия систем: магнито-индуктивный датчик устанавливается вблизи от тщательно отцентрированной измерительной звёздочки на валу турбины. Когда при вращении вала мимо датчика проходит зубец звёздочки, датчик формирует импульсный сигнал практически синусоидальной формы с частотой пропорциональной частоте вращения вала турбины и передает его в контроллер OSD. Контроллер OSD преобразует измеренное значение частоты электромагнитных импульсов в значение частоты вращения вала (об/мин). Если измеренное значение частоты вращения вала турбины повысилось или понизилось до уровня, соответствующего условию отключения, то контроллер инициирует останов турбины, формируя на своём выходе дискретный сигнал соответствующего уровня.

Измерительный канал системы состоит из:

• - магнито-индуктивных датчиков (пассивных или активных) частоты вращения вала турбины;

• - контроллеров OSD, состоящих из: модулей расширенного ввода-вывода (EIOM), платы ввода-вывода DC-204, устройств связи с объектом FTA. Плата DC-204 даёт возможность подключить к модулю EIOM 6 дискретных входных/выходных сигналов, 6 частотных входных сигналов. Устройство связи с объектом FTA предназначено для подключения устройств, расположенных на управляемом объекте;

• - операторская станция управления (на базе персонального компьютера).

Система конфигурируется при помощи программы Configurator Series 3 Plus, которая запускается и работает на операторской станции управления, либо при помощи средств операторской панели. Система может быть сконфигурирована как по варианту с двойным резервированием, так и с тройным. Когда система сконфигурирована по варианту троированной резервированной системы, единичные отказы платы контроллера или блока питания на её работе не отражаются. Система допускает возможность замены отказавших узлов без останова турбины.

Типы применяемых датчиков частоты вращения: модели М928, М935, М102, М183, М133, М168 фирмы «Dynalco», США, и датчики моделей 3070А, 3070А35, 3090А, 3090А35, 3090А85 фирмы «Honeywell», США.

В системе ЕОТ могут применяться другие модификации датчиков частоты вращения, имеющие аналогичные с перечисленными выше модификациями датчиков технические характеристики.

Системы ЕОТ могут применяться в электроэнергетике, газовой, металлургической, химической, нефтеперерабатывающей, нефтехимической и других отраслях промышленности для контроля, регулирования и управления турбинами, компрессорами и другими турбоагрегатами.

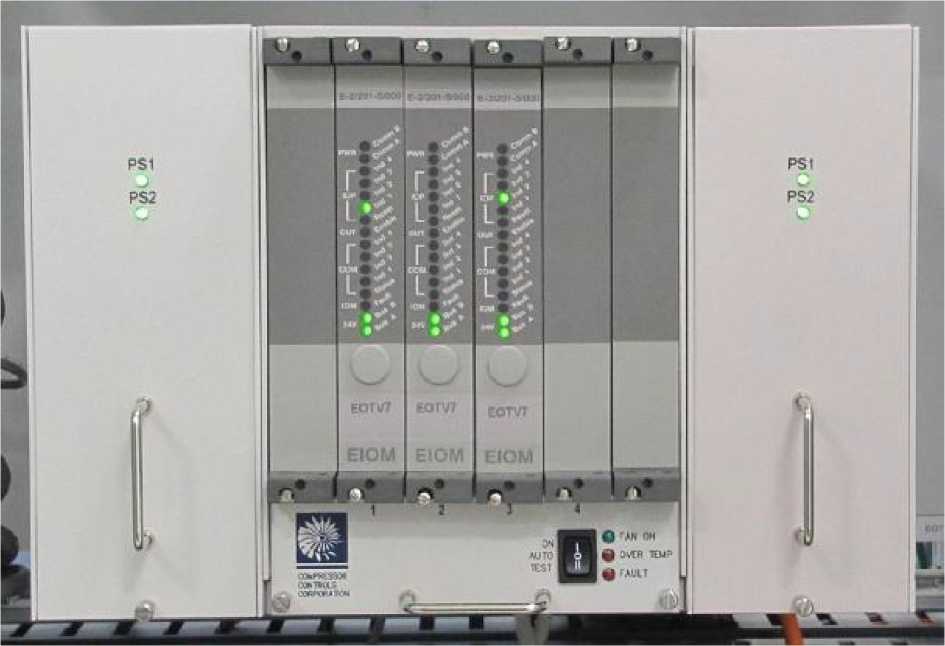

Фотография общего вида контроллера OSD представлена на рисунке 1.

Рисунок 1 - Общий вид OSD

В комплект поставки системы входят:

• • конфигурация и состав системы определяются требованиями заказчика;

• • руководство по эксплуатации;

• • методика поверки.

Число измерительных каналов 6.

Диапазон измерений частоты электромагнитных импульсов: от 30 до 16000 Гц.

Диапазон измерений частоты вращения от 40 до 64000 об/мин.

Пределы допускаемой относительной погрешности измерений частоты вращения в рабочих условиях применения ± 0,01 %.

Технические характеристики частотных входов контроллеров OSD:

Уровень входного сигнала (максимальное значение удвоенной амплитуды) 150 В;

Номинальное входное сопротивление 100 кОм;

Минимальное входное сопротивление 20 кОм;

Технические характеристики магнито-индуктивных датчиков частоты вращения зависят от конкретной модификации используемого датчика. Ниже приведены технические характеристики для датчика М183:

Выходное напряжение (максимальное значение удвоенной амплитуды) 150 В;

Сопротивление катушки от 1000 до 1300 Ом;

Индуктивность катушки 360 мГн.

Бинарные (вычислительные, преобразовательные и интерфейсные) модули, магнитоиндуктивные датчики частоты вращения, источники питания, центральное процессорное устройство и модуль памяти не являются измерительными компонентами и не требуют сертификата утверждения типа.

Рабочие условия применения:

для магнито-индуктивных датчиков:

- температура окружающего воздуха от минус 55 до плюс 93 °C;

для контроллеров OSD:

- температура окружающего воздуха в шкафном исполнении от минус 5 до плюс 45°C;

- температура окружающего воздуха при хранении и транспортировке от минус 25 до плюс 55 °C;

- относительная влажность от 5 до 95 % без конденсата;

- напряжение питания от источника переменного напряжения (220⁺²²-33 )В, частотой (50 ± 1) Гц; от источника постоянного напряжения (220⁺²²-33)В.

Габаритные размеры каркаса, мм - 212x312x312.

Масса каркаса в сборе, кг не более - 10.

Средний срок службы - 12 лет.
