Номер по Госреестру СИ: 38324-08
38324-08 Комплексы средств автоматического управления и регулирования
(Series 3 Plus Plus)
Назначение средства измерений:
Комплексы средств автоматического управления и регулирования Series 3 Plus Plus (далее - комплексы) предназначены для измерений силы и напряжения постоянного и переменного тока, сигналов от термопар и термопреобразователей сопротивления, мощности, линейного перемещения.

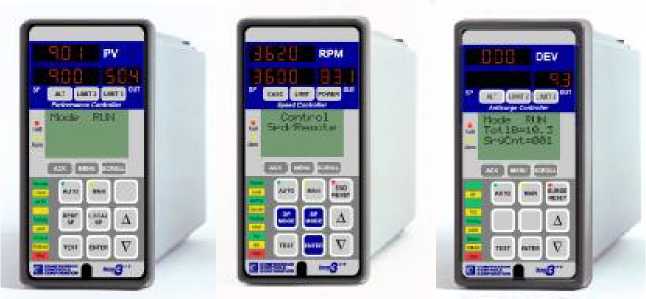

Внешний вид.
Комплексы средств автоматического управления и регулирования
Рисунок № 1
Общие сведения
Дата публикации - 24.04.2024
Срок свидетельства - 03.09.2024
Номер записи -
ID в реестре СИ - 348049
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Series 3 Plus Plus, Phoenic Contact MCR-T-UI-E,
Производитель
Изготовитель - Фирма "Compressor Controls Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 44
Кол-во средств измерений - 35
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1844 от 2018.09.03 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Комплексы средств автоматического управления и регулирования (Series 3 Plus Plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Compressor Controls Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15704-01 01.01.2007 |
Комплексы средств автоматического управления и регулирования, Series4 Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15704-07 01.03.2012 |
Комплексы средств автоматического управления и регулирования, Series 4 Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15704-96 01.11.2001 |
Системы измерительно-управляющие, Series 4 Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19947-00 01.07.2005 |
Системы автоматического управления и регулирования, Series 5 Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19947-05 01.08.2010 |
Комплексы измерительно-вычислительные для систем автоматического управления и регулирования, Series 5 Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19947-10 28.07.2025 |
Комплексы измерительно-вычислительные для систем автоматического управления и регулирования, Series 5 Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
22238-01 01.01.2007 |
Устройства троированные, EOT Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
22239-01 01.01.2007 |
Комплексы средств автоматического управления и регулирования, LC-U5/X Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22239-07 01.03.2012 |
Комплексы средств автоматического управления и регулирования, LC-U5/X Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
38081-08 03.09.2024 |
Системы детектирования превышения скорости, EOT Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
38324-08 03.09.2024 |
Комплексы средств автоматического управления и регулирования, Series 3 Plus Plus Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
38325-08 12.11.2018 |
Комплексы средств автоматического управления и регулирования, Series 3 Plus Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
54715-13 07.06.2024 |
Системы детектирования превышения скорости, Guardian Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
58307-14 24.07.2024 |
Комплексы измерительно-вычислительные для систем автоматического управления и регулирования, Prodigy Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
65424-16 19.10.2021 |
Комплексы измерительно-вычислительные для систем автоматического управления и регулирования, Series 5M Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
65932-16 14.12.2021 |
Комплексы измерительно-вычислительные для систем автоматического управления и регулирования, LC-U5/X Фирма "Compressor Controls Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Комплексы средств автоматического управления и регулирования (Series 3 Plus Plus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 33 | 0 | 33 | 0 | 33 | 0 | 33 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "НЗХК" (RA.RU.311424) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Комплексы средств автоматического управления и регулирования (Series 3 Plus Plus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Функционально комплексы Series 3 Plus Plus конфигурируются с помощью программного обеспечения фирмы "Compressor Controls Corporation" - Series 3+ Configurator.
Метрологические параметры комплексов Series 3 Plus Plus не зависят от программного обеспечения Series 3+ Configurator, поскольку определяются аппаратными средствами узла аналоговой печатной платы и узла дополнительной печатной платы контролеров Series 3 Plus Plus и калибруются на заводе изготовителе. В процессе эксплуатации доступ к аппаратным средствам комплекса Series 3 Plus Plus отсутствует, уровень его защиты от несанкционированного доступа - «А» по МИ 3286-2010.
Посредством программного обеспечения Series 3+ Configurator можно изменить программу управления контролеров Series 3 Plus Plus. Программу управления можно изменить путем загрузки новой управляющей программы из файла данных в память регулятора, отведенную под хранение программ. Исполняемый машинный код каждой версии управляющей программы контролера Series 3 Plus Plus (например, программы антипомпажного регулятора - Antisurge, регулятора процесса - Performance и т. п.) преобразован в файл в двоичношестнадцатеричном формате (BHF), в котором каждый байт программы хранится в виде пары шестнадцатеричных (от 0 до F) текстовых символов. Изменение программы управления контролера Series 3 Plus Plus разрешено производить пользователям, имеющим соответствующий уровень доступа. Идентификационные данные программ управления приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентифика тора |
|
ANTISURGE |
ANTISURGE |
762-001 |
D9EB |
CRC 16 |
|
DUAL LOOP A/P |
DUAL LOOP A/P |
862-001 |
5264 |
CRC 16 |
|
PERFORMANCE |
PERFORMANCE |
962-001 |
F51D |
CRC 16 |
|
SPEED |
SPEED |
1062-001 |
7238 |
CRC 16 |
|
EXTRACTION |
EXTRACTION |
1162-001 |
3A35 |
CRC 16 |
|
MASTER |
MASTER |
1900-MTV |
7FDA |
CRC 16 |
|
LOADSHARING |
LOADSHARING |
1900-LST |
DEC2 |
CRC 16 |
|
ANTISURGE |
ANTISURGE |
1900-AST |
ED26 |
CRC 16 |
|
FUEL |
FUEL |
19GTI-2B7 |
22D1 |
CRC 16 |
|
FUEL |
FUEL |
19GTA-3B2 |
C22F |
CRC 16 |
Примечание - В комплексах Series 3 Plus Plus могут применяться более поздние версии программного обеспечения.
Программное обеспечение Series 3+ Configurator можно использовать для отображения и изменения настроечных параметров комплексов Series 3 Plus Plus. Программное обеспече -ние Series 3+ Configurator дает возможность просматривать, редактировать, сохранять и сравнивать целые наборы настроечных параметров комплексов Series 3 Plus Plus:
- программа позволяет считывать, корректировать и записывать обратно все параметры комплекса Series 3 Plus Plus, как единую группу, что обеспечивает одновременное обновление значений всех изменившихся параметров;
- наборы параметров могут быть сохранены в файлах проектов, которые в любое время могут быть открыты и загружены в комплекс Series 3 Plus Plus;
- программа обеспечивает сравнение двух любых наборов параметров, которые могут быть считаны из комплекса Series 3 Plus Plus, созданы по шаблонам, или загружены из файлов проектов;
- назначение и допустимые значения каждого параметра могут отображаться с помощью динамической системы помощи, которая открывает соответствующую страницу руководства комплекса Series 3 Plus Plus. Изменение настроечных параметров комплексов Series 3 Plus Plus разрешено производить пользователям , имеющим соответствующий уровень дос -тупа.
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведен в документе : «Справочное руководство по аппаратным средствам Series 3 Plus Plus» UM3300/H (1.1.0).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексам средств автоматического управления и регулирования Series 3 Plus PlusГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- при осуществлении производственного контроля за соблюдением установленных за -конодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкавыполняется в соответствии с документом МП 38324-08 «Комплексы средств автоматического управления и регулирования Series 3 Plus, Series 3 Plus Plus. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС 18.07. 2008 г.
Основное поверочное оборудование: калибратор-вольтметр универсальный В1-28 (Ди= ±(0,003%U+0,0003%UM); AI= ±(0,006%I+0,002%IM)), магазин сопротивлений МСР-60, кл.т.0,02, генератор импульсов Г3-122 (Af= ±540’7f), частотомер Ч3-63 (Af= ±540’7f), калибратор «Ресурс-К2»: воспроизведение действующего значения фазного напряжения/тока: напряжения в диапазоне от 2,2 до 330 В, силы переменного тока в диапазоне 0,005-7,5 А частотой основного сигнала от 42,5 до 69 Гц, класс точности 0,05/0,01.
Изготовитель
Фирма «Compressor Controls Corporation», США 50323-2316, Des Moines, lowa, 4725 121 st Street тел. (515) 270-0857Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Комплексы представляют собой многоканальные программно-управляемые измерительные устройства, воспринимающие аналоговые выходные сигналы датчиков, которые после их нормализации аналоговыми нормирующими измерительными преобразователями поступают на вход аналого-цифровых преобразователей (АЦП), входящих в состав программируемых контроллеров. Выходные электрические цепи датчиков и аналоговые входы комплекса гальванически разделены. Программное обеспечение комплекса предусматривает математическую обработку цифровой измерительной информации, поступающей от АЦП, с целью управления работой газовых и паровых турбин, противопомпажного регулирования компрессоров, распределения нагрузки между параллельно работающими турбоагрегатами, подавления помех и т.д. Цифровые сигналы процессора поступают на цифро-аналоговые преобразователи, в которых вырабатываются аналоговые управляющие сигналы для исполнительных механизмов.
Комплекс включает в себя:
-
• нормирующие аналоговые измерительные преобразователи тока и напряжения, предназначенные для нормализации и гальванического разделения сигналов - СМ-1-439, CM-1-631-03;
-
• нормирующие аналоговые измерительные преобразователи частотных сигналов, предназначенные для нормализации и гальванического разделения сигналов - СМ-3-101;
-
• нормирующие аналоговые измерительные преобразователи напряжения постоянного тока, сопротивления термопреобразователей и ЭДС термоэлектрических преобразователей, частотно-импульсных сигналов - Phoenix Contact (MCR-T-UI-E/NC, MCR-f-UI-DC, MCR-С-U/I-4-E (DC), MCR-G-I/I-04-E (DC));
-
• барьеры безопасности фирм Pepperl+Fuchs - (KFD2-STC4, KFD2-UT), Stahl - (9303/1122-11) и MTL - (MTL 4073, MTL 7000 series);
-
• гальванические разделители MTL ICC212, ICC312, ICC241;
-
• контролеры Series 3 Plus Plus, включающие в себя следующие основные компоненты:
-
- узел печатной платы центрального процессора, реализующий соответствующие алгоритмы вычисления, регулирования и управления, функции обмена информацией в последовательной форме и функции ввода-вывода дискретных сигналов;
-
- узел аналоговой печатной платы, обеспечивающий работу схем ввода-вывода аналоговых сигналов;
-
- узел дополнительной печатной платы, обеспечивающий дополнительные возможности по входам-выходам и дополнительные вычислительные возможности, необходимые для систем управления турбинами;
-
- узел передней панели, обеспечивающий реализацию функций интерфейса контроллера с оператором и ручного ввода данных (оператором);
- узел инженерной панели, обеспечивающий выполнение функций конфигурирования и настройки контроллера;
- узел блока питания;
- узел задней панели и поставляемые по заказу устройства связи с объектом по входам и выходам (FTA), на которых размещаются клеммы для подключения входных и выходных цепей контроллера.
Все узлы контроллера размещаются, за исключением устройств связи с объектом, внутри алюминиевого корпуса.
• операторская станция управления (на базе персонального компьютера).
Комплексы используются в качестве вторичной части измерительных и управляющих систем, применяемых для контроля, регулирования и управления турбинами, компрессорами и другими турбоагрегатами.
Комплексы могут применяться в газовой, металлургической, химической, нефтеперерабатывающей, нефтехимической и других отраслях промышленности.
Общий вид контролеров Series 3 Plus Plus из состава комплекса Series 3 Plus Plus приведен на рисунке 1.
Рисунок 1 - Общий вид контролеров Series 3 Plus Plus из состава комплекса Series 3 Plus Plus
В комплект поставки входят:
-
• конфигурация и состав комплекса определяются требованиями заказчика;
-
• руководство по эксплуатации;
-
• методика поверки.
Основные метрологические и технические характеристики измерительных каналов (ИК) комплексов средств автоматического управления и регулирования Series 3 Plus Plus приведены в таблице 2.
Таблица 2
|
Состав ИК комплекса Series 3 | ||
|
Но изме |
рмирующий аналоговый рительный преобразователь | |
|
Наименование пре-образовате-ля |
Сигнал на входе |
Сигнал на выходе |
|
- |
- |
- |
|
СМ-1-439 |
4 - 20 мА |
4 - 20 мА |
|
СМ-3-101 |
0,5 - 200 В, 3 - 30000 Гц |
1 - 30 мА 40 В (макс) 3-30000 Гц |
|
MCR-T-UI- E/NC |
Pt 100: - 200.850 °C Ni 100: - 60.180 °C Ni 1000: - 50.160 °C Cu 50: - 50.200 °C Cu 53: - 50.180 °C |
4 -20 мА 1 - 5 В 0 - 10 В |
|
J: - 210.1200 °C K: - 200.1372 °C T: - 200.400 °C E: - 226.900 °C R: - 50.1768 °C S: - 50.1768 °C B: 500.1820 °C L: - 200.900 °C N: - 200.1300 °C C: - 18.2316 °C W: - 18.2316 °C | ||
|
Plus Plus |
Пределы допускаемой основной приведенной погрешности ИК, % | |
|
Модуль АЦП контроллера | ||
|
Сигнал на входе |
Сигнал на выходе | |
|
4 - 20 мА 1 - 5 В |
14 бит |
± 0,1 |
|
4 - 20 мА |
14 бит |
± 0,25 |
|
1 - 30 мА 40 В (макс) 3-30000 Гц |
- |
± 0,1 |
|
4 -20 мА 1 - 5 В |
14 бит |
± 0,3 |
|
± 0,45 ± 0,4 ± 0,75 ± 0,5 ± 0,4 ± 0,4 ± 0,35 ± 0,45 ± 0,4 ± 0,35 ± 0,35 | ||
Продолжение таблицы 2
|
Состав ИК комплекса Series 3 Plus Plus |
Пределы допускаемой основной приведенной погрешности ИК, % | ||||
|
Нормирующий аналоговый измерительный преобразователь |
Модуль АЦП контроллера | ||||
|
Наименование преобразователя |
Сигнал на входе |
Сигнал на выходе |
Сигнал на входе |
Сигнал на выходе | |
|
MCR-f-UI-DC |
0 - 100 кГц |
0 - 10 В 4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,25 |
|
MCR-С-и/М-Е (DC) |
0 - 10 В |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,4 |
|
MCR-G-I/I-04-E (DC) |
0 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,4 |
|
PCE-20 (XA) |
преобразователь мощности 3-фазный 85 - 150 В перем. 0 - 5 А перем. 50 Гц |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,4 |
|
MTL4073 |
Pt 100: -200...850 °C ТП (J):
ТП(К):
ТП(Т): -270..400 °C ТП(Е): -270.1000 °C ТП(К_): -50.1768 °C ТП(Б): -50.1768 °C ТП(В): 0.1820 °C |
4 - 20 мА |
4 - 20 мА |
14 бит |
См. примечание 4 |
|
MTL ICC212 |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,2 |
|
MTL ICC312 |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,2 |
|
MTL ICC241 |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,2 |
|
MTL 7000 series |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,2 |
|
KFD2-SCD- Ex1.LK |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,4 |
|
KFD2-SCD2-Ex2 |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,4 |
|
KFD2-STC1-Ex1 |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,3 |
|
KFD2-STC2-Ex2 |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,3 |
|
KFD2-STC4 |
4 - 20 мА |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,3 |
Продолжение таблицы 2
|
Состав ИК комплекса Series 3 Plus Plus |
Пределы допускаемой основной приведенной погрешности ИК, % | ||||
|
Нормирующий аналоговый измерительный преобразователь |
Модуль АЦ ле |
П контрол-ра | |||
|
Наименование преобразователя |
Сигнал на входе |
Сигнал на выходе |
Сигнал на входе |
Сигнал на выходе | |
|
KFD2-UT |
Pt 100: -200...850 °C Ni 100: -60.180 °C ТП(В): 0.1820 °C ТП(Е): -270.1000 °C ТП^):
ТП(К):
ТПЬ): -200.900 °C ТП(К): -270..1300 °C ТП(К_): -50.1768 °C ТП(Б): -50.1768 °C ТП(Т): -270..4О0 °C |
4 - 20 мА |
4 - 20 мА |
14 бит |
± 0,3 |
|
9303/11-22-11 |
4-20 мА |
4-20 мА |
4-20 мА |
14 бит |
± 0,2 |
Окончание таблицы 2
|
Состав ИК комплекса Series 3 Plus Plus |
Пределы допускаемой основной приведенной погрешности ИК, % | ||||
|
Нормирующий аналоговый измерительный преобразователь |
Модуль АЦП контроллера | ||||
|
Наименование преобразователя |
Сигнал на входе |
Сигнал на выходе |
Сигнал на входе |
Сигнал на выходе | |
|
DPM |
линейное перемещение: ± 254 мм, ± 127 мм, ± 76,2 мм, ± 50,8 мм, ± 25,4 мм, ± 12,7 мм; угловое перемещение: ± 30 ° |
-10.+10 В |
4-20 мА |
14 бит |
± 1,1 см. примечание 5 |
|
CM-1-631-03 |
-10...+10 В |
4-20 мА |
4-20 мА |
14 бит |
± 0,2 |
|
Exceltronic XL31K5PA712 |
преобразователь мощности 3-фазный 0 - 1000 Вт |
4-20 мА |
4-20 мА |
14 бит |
± 0,45 |
|
GW5 |
преобразователь мощности 1-фазный, 3фазный входное напря-жение:150, 300, 600 В входной ток: 1, 5, 10, 20 А частота 50, 60 Гц |
4-20 мА |
4-20 мА |
14 бит |
± 0,3 |
|
PWT |
преобразователь активной мощности 3-фазный 85 - 135 В 0 - 5 А 50 Гц |
4-20 мА |
4-20 мА |
14 бит |
± 0,3 |
Примечания
1. В таблице 2 пределы допускаемой основной погрешности указаны для измерительного канала, состоящего из аналогового нормирующего измерительного преобразователя и модуля аналого-цифрового преобразования контроллера в % от диапазона изменения входного сигнала.
2 Пределы допускаемой дополнительной приведенной погрешности от влияния температуры окружающей среды не превышают половину основной погрешности на каждые 10 °С изменения температуры окружающей среды.
-
3. В таблице 2 для всех типов модулей измерения сигналов от термопар значения пределов допускаемой основной приведенной погрешности указаны с учетом погрешности канала компенсации температуры холодного спая со встроенным термочувствительным элементом.
-
4. Пределы допускаемой основной погрешности:
± (15 мкВ (или 0,05 % относит., что больше) + 0,2 % от диап. + 1 °С) - для каналов измерений сигналов от термопар;
± (80 мОм + 0,2 % привед.) - для каналов измерений сигналов от термопреобразователей сопротивлений.
-
5 ИК включает датчик перемещения.
-
6 Бинарные (вычислительные, преобразовательные и интерфейсные) модули, источники питания, центральное процессорное устройство и модуль памяти не являются измерительными компонентами комплексов и не требуют сертификата утверждения типа.
Рабочие условия применения:
-
- температура окружающего воздуха: от минус 20 до +60°C
-
- температура окружающего воздуха при хранении и транспортировке от минус 30 до + 85 °C;
-относительная влажность от 5 до 95 % без конденсата.
-напряжение питания: от источника переменного напряжения от 96 до 264 В частотой от 50до 60 Гц или от источника постоянного напряжения (21 - 32) В.
Габаритные размеры в кожухо-монтажном исполнении, мм: - 560 х 153 х 76.
Масса, кг не более - в зависимости от комплектации.
Средний срок службы - 15 лет.
