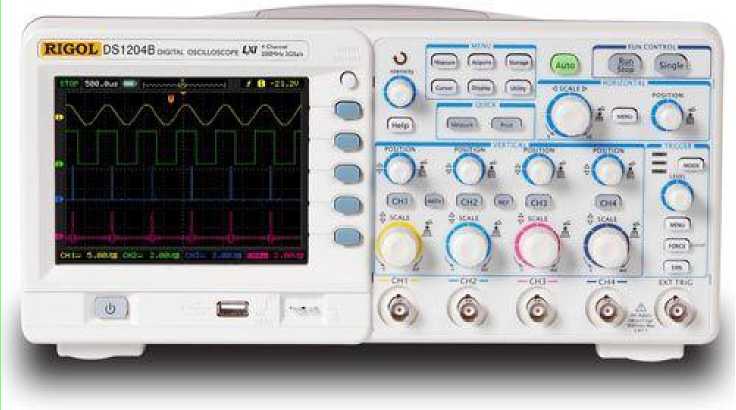

Регистрация

Режим регистрации

режим реального времени

режим эквивалентной выборки

Максимальная частота выборки

2 Гвыб/с

50 Гвыб/с

Усреднение

по N регистрациям, все каналы одновременно, N выбирается из ряда 2,4, 8, 16, 32, 64, 128 или 256

Включение входов

открытый вход (DC), закрытый вход (АС), заземление GND)

Входной импеданс   высокоомный

низкоомный

Соротивление 1 МОм ± 2 % , ёмкость 18 пФ±3 пФ 50 Ом ± 2 %

Ослабление входного делителя

0,001; 0,01; 0, 1; 1; 2; 5; 10; 20; 50; 100; 200; 500;1000

Максимальное входное напряжение

входной импеданс 1 МОм : 300 В пикового значения входной импеданс 50 Ом : 5 В пикового значения

Время задержки между каналами

500 пс

Канал горизонтального отклонения

Диапазон частот выборки

режим реального времени: 1 выб/с - 2 Гвыб/с режим эквивалентной выборки: до 50 Гвыб/с

Длина записи

10 квыб. для одноканальной регистрации

5 квыб. для каждого канала при многоканальной регистрации

Диапазон коэффициентов развёртки для DS1204В для DS1104В для DS1064В

Ряд значений 1-2-5

• 1 нс/деление -50 с/деление

• 2 нс/деление -50 с/деление

5 нс/деление -50 с/деление

Пределы допускаемой абсолютной погрешности измерений времени выборки и задержки

± 5х10^-5 с (для интервала времени больше 1мс)

Пределы допускаемой абсолютной погрешности измерений интервалов времени при полной полосе пропускания

Однократное измерение Усреднение N >16

±(время выборки + 5х 10^-5/измеренного значение + 0.6 нс) ±(время выборки + 5х 10^-5 /измеренное значение + 0.4 нс)

Канал вертикального отклонения

Аналогово-цифровые преобразов.

8 бит, отдельный преобразователь для каждого канала

Коэффициенты отклонения (Ко)

С входного разъёма 2 мВ/дел. - 10 В/дел

Пределы отбражаемых входных напряжений

высокоомный вход ± 40 В (500 мВ/дел.-10 В/дел.) низкоомный вход ± 800 мВ (2 мВ/дел -200 мВ/дел.)

Полоса пропускания     DS1204В

DS1104В

DS1064В

200 МГц

100 МГц

60 МГц

Время нарастания       DS1204В

DS1104В

DS1064В

<1,8 нс

<3,5 нс

<5,8 нс

Верх. граница полосы пропускания с внутренним НЧ фильтром

20 МГц

Нижняя граница полосы пропускания при закрытом входе

5 Гц

Пределы допускаемых погрешностей коэффиц. отклонения на постоянном

±4 % (2 мВ/дел.-5 мВ/дел); ±3 % (10 мВ/дел.-10 В/дел)

Пределы допускаемой абсолютн. погрешности измер. напряжения пост. тока при усреднении

при нулевом смещении

при ненулевом смещении

Усреднение по числу записей N >16

±(4 % х измер. значение +0.1 дел.+1мВ) при 2 и 5 мВ/дел. ±(3 % х измер. Знач. +0.1 дел.+1 мВ) при более 5 мВ/дел.

± (3 % х измер. Знач. +1% х (вертикал. смещения +0.2 дел.) Дополн. +2 мВ до 20 мВ/дел. /+50 мВ при более 20 мВ/дел.

Запуск

Регулировка уровня запуска

0.1 -1.0 делений

Источники запуска

внутренний

± 6 делений от центра экрана

EXT

±0.6 В

EXT/5

±1.2 В

Погрешность установки уровня запуска при длительности синхросигнала > 20 нс

внутренний

±0.3 В (± 4 дел. от центра экрана)

EXT

±(6 %+ 40 мВ)

EXT/5

±(6 % + 200 мВ)

Режимы запуска

запуск с задержкой до

с

Предварит. запуск сканирования/ задержки- 6 делений

Время блокировки запуска

100 нс-1.5 с

50% установка уровня (типичная)

>50 Гц частота входного сигнала

Запуск от фронта

Вид фронта

подъем , спад, подъем +спад

Импульс запуска

Полярность/ длительность

любая/ 20 нс-10 с

Выбор видеостандарта

Видеостандарт/ число строк

PAL/SECAM/ 625; NTSC/ 525

Выбор типа запуска

установка типа запуска

Н, L, X, jf,

Выбор канала синхронизации

CH1, CH2, CH3, CH4

фронт, импульс, видео

Измерение

Ручное

(AV) разница напряжений между курсорами (AT) разница времени между курсорами

AT (1/AT) обратный отсчет времени между курсорами

Курсорное

Следящее

Y- по значению напряжения / X- по значению времени

Автоматическое

Напряже

ние

пика, амплитуды, максимума, минимума, выброса, среднее, средняя величина среднеквадратич. значения

Временные параметры

частота, период, время восходящего/ нисходящего фронта, ширина импульса, скважность, ,задержка A >BX

задержка A^Bt, фаза A >Bf ,фаза A^Bt

Питание

Напряжение

~100 - 240 В, 45-440 Гц

Потребляемая мощность

50 1Ь\

Изоляция

Испытательное напряжение

2500 В переменного тока 50 Гц/1 мин.

Сопротивление изоляции

не менее 5 МОм в рабочих условиях

Дисплей

Тип, размер

TFT диагональ 145 мм, разрешение 320x234,

Габаритные размеры и масса

Габаритные размеры, мм

Ширина 325 х высота 159 х глубина 133

Масса, нетто/ с упаковкой

3/3.8 кг

Рабочие условия

Окружающая температура, ^оС

От 10 до + 40

Относительная влажность, %

90 при температуре менее 35 ^оС, 40 при температуре менее 60 ^оС

Высота над уровнем моря, м

До 3000
