Номер по Госреестру СИ: 54985-13
54985-13 Мультиметры цифровые с системой сбора данных и коммутации
(RIGOL M300)
Назначение средства измерений:
Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300 (далее -мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, а также для регистрации и коммутации измерительных сигналов.

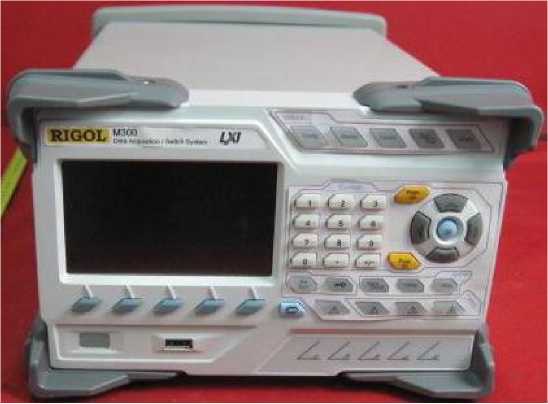

Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 1

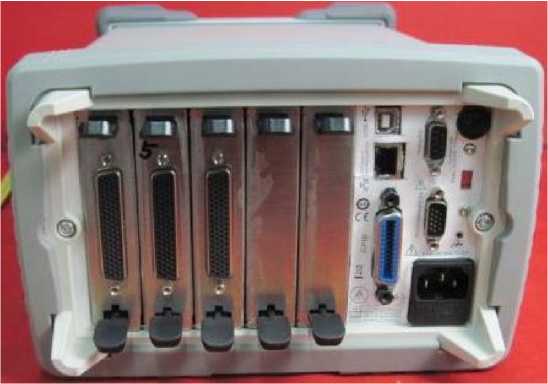

Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 2
Программное обеспечение
Характеристики встроенного и внешнего ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
Модификация |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Все модели |
Встроенное |
Отсутствует |
Не ниже 05.04.00.01.00.00.16 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым с системой сбора данных и коммутации RIGOL M300-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
4. Техническая документация фирмы «RIGOL TECHNOLOGIES, INC.», Китай.
Изготовитель
Фирма «RIGOL TECHNOLOGIES, INC.», Китай.Адрес: No.156, Cai He Village, Sha He Town, Chang Ping District, Beijing, 102206 P.R.China.
Тел.: +86-10-80706688 Факс: 86-10-80705070
Web-сайт: http://www.rigol.com
Заявитель
Фирма «T UV Rheinland (China) Ltd.», Китай.Адрес: Unit 707, AVIC Building, No. 10B, Central Road, East 3rd Ring Road, Chaoyang District, Beijing, 100022 P.R.China.
Тел.: +86-10-65666660-104
Web-сайт: http://www.tuvasi.com/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@,vniims.ru
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Мультиметры представляют собой комбинацию многофункционального коммутатора и измерительного блока. Для измерения физических величин мультиметры имеют отдельные измерительные каналы. Каждый канал конфигурируется на измерение какого-либо параметра независимо от других каналов.
Управление процессом измерения, коммутации каналов и обработка данных осуществляется с помощью встроенного микропроцессора. Мультиметры позволяют проводить математическую обработку сигналов. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК через интерфейсы связи GPIB, USB, LAN, RS-232.
Мультиметры имеют многоязыковый интерфейс, систему быстрой справки, часы и календарь.
Мультиметры выпускаются в четырех модификациях: M300, M300A, M300B, M300Z, отличающихся метрологическими и техническими характеристиками, функциональностью.
При укомплектовании сменными блоками, расширяющих функциональность (мультиплексоры, коммутаторы), мультиметры могут использоваться как регистраторы (самописцы) измерительных сигналов.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания, клавиатура, ЖКИ.
Конструктивно приборы выполнены в портативном корпусе настольного исполнения.
На передней панели мультиметров размещены ЖКИ, клавиатура, индикаторы каналов, кнопка включения, разъем интерфейса USB HOST.
На тыльной панели размещены гнезда (слоты) для установки в них в любой комбинации до пяти сменных модулей сбора данных и коммутации, разъем аналоговой шины для поверки (калибровки), разъемы интерфейсов LAN, USB DEVICE (внешнее управление), GPIB, RS-232, предохранитель, селектор питающих напряжений, разъем питания.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.


Таблица 3 - Комплектность
Наименование |
Количество |
Примечание |
Сменный модуль MC3065 |
1 шт. | |
Сменный модуль MC3132 (32 канальный мультиплексор) |
1 шт. |
Опция |
Сменный модуль MC3164 (64 канальный мультиплексор) |
1 шт. |
Опция |
Сменный модуль MC3232 (32 канальный мультиплексор) |
1 шт. |
Опция |
Сменный модуль MC3264 (64 канальный мультиплексор) |
1 шт. |
Опция |
Сменный модуль MC3416 (16 канальный коммутатор) |
1 шт. |
Опция |
Сменный модуль MC3534 (многофункциональный) |
1 шт. |
Опция |
Сменный модуль MC3648 (4^8 матричный коммутатор) |
1 шт. |
Опция |
Кабель питания |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 2 -
Характеристика |
Значение | |
Напряжение постоянного тока | ||
Пределы измерений |
0,2; 2; 20; 200; 300 В | |
Пределы допускаемой абсолютной погрешности на пределе измерений | ||
0,2 В |
0,000020U + 0,004 мВ | |
2 В |
0,000015U + 0,01 мВ | |
20 В |
0,000020U + 0,08 мВ | |
200 В |
0,000020U + 1,2 мВ | |
300 В |
0,000020U + 1,8 мВ | |
Напряжение переменного тока | ||
Пределы измерений |
0,2; 2; 20; 200; 300 В | |
Пределы допускаемой абсолютной погрешности на пределе измерений | ||
0,2 В |
3 - 5 Гц |
0,01U + 0,06 мВ |
5 - 10 Гц |
0,0035U + 0,06 мВ | |
10 Гц - 20 кГц |
0,0004U+ 0,06 мВ | |
20 - 50 кГц |
0,0010U+ 0,10 мВ | |
50 - 100 кГц |
0,0055U+ 0,16 мВ | |
100 - 300 кГц |
0,04U+ 1 мВ | |
2 В |
3 - 5 Гц |
0,01U + 0,4 мВ |
5 - 10 Гц |
0,0035U + 0,4 мВ | |
10 Гц - 20 кГц |
0,0004U+ 0,4 мВ | |
20 - 50 кГц |
0,0010U+ 0,8 мВ | |
50 - 100 кГц |
0,0055U+ 1,6 мВ | |
100 - 300 кГц |
0,04U+ 10 мВ | |
20 В |
3 - 5 Гц |
0,01U + 6 мВ |
5 - 10 Гц |
0,0035U + 6 мВ | |
10 Гц - 20 кГц |
0,0004U+ 8 мВ | |
20 - 50 кГц |
0,0010U+ 10 мВ | |
50 - 100 кГц |
0,0055U+ 16 мВ | |
100 - 300 кГц |
0,04U+ 100 мВ | |
200 В |
3 - 5 Гц |
0,01U + 40 мВ |
5 - 10 Гц |
0,0035U + 40 мВ | |
10 Гц - 20 кГц |
0,0004U+ 40 мВ | |
20 - 50 кГц |
0,0010U+ 80 мВ | |
50 - 100 кГц |
0,0055U+ 160 мВ | |
100 - 300 кГц |
0,04U+ 1000 мВ | |
300 В |
3 - 5 Гц |
0,01U + 60 мВ |
5 - 10 Гц |
0,0035U + 60 мВ | |
10 Гц - 20 кГц |
0,0004U+ 60 мВ | |
20 - 50 кГц |
0,0010U+ 120 мВ | |
50 - 100 кГц |
0,0055U+ 240 мВ | |
100 - 300 кГц |
0,04U+ 1500 мВ | |
Сила постоянного тока | ||
Пределы измерений |
200 мкА; 2 мА; 20 мА; 0,2 А; 1 А |
Характеристика |
Значение | |
Пределы допускаемой абсолютной погрешности на пределе измерений | ||
200 мкА |
0,00011 + 0,024 мкА | |
2 мА |
0,000071 + 0,06 мкА | |
20 мА |
0,000071 + 2,4 мкА | |
0,2 А |
0,00011 + 4 мкА | |
1 А |
0,00051 + 200 мкА | |
Сила переменного тока | ||
Пределы измерений |
200 мкА; 2 мА; 20 мА; 0,2 А; 1 А | |
Пределы допускаемой абсолютной погрешности на пределе измерений | ||
200 мкА |
3 - 5 Гц |
0,0111 + 0,12 мкА |
5 - 10 Гц |
0,00351 + 0,12 мкА | |
10 Гц - 5 кГц |
0,00151 + 0,12 мкА | |
5 - 10 кГц |
0,00351 + 1,4 мкА | |
2 мА |
3 - 5 Гц |
0,011 + 0,8 мкА |
5 - 10 Гц |
0,0031 + 0,8 мкА | |
10 Гц - 5 кГц |
0,00121 + 0,8 мкА | |
5 - 10 кГц |
0,0021 + 5 мкА | |
20 мА |
3 - 5 Гц |
0,0111 + 12 мкА |
5 - 10 Гц |
0,00351 + 12 мкА | |
10 Гц - 5 кГц |
0,00151 + 12 мкА | |
5 - 10 кГц |
0,00351 + 140 мкА | |
0,2 А |
3 - 5 Гц |
0,011 + 80 мкА |
5 - 10 Гц |
0,0031 + 80 мкА | |
10 Гц - 5 кГц |
0,0011 + 80 мкА | |
5 - 10 кГц |
0,0021 + 500 мкА | |
1 А |
3 - 5 Гц |
0,0111 + 600 мкА |
5 - 10 Гц |
0,00351 + 600 мкА | |
10 Гц - 5 кГц |
0,00151 + 600 мкА | |
5 - 10 кГц |
0,00351 + 7000 мкА | |
Электрическое сопротивление постоянному току | ||
Пределы измерений (2-х и 4-х проводная схемы) |
200 Ом; 2 кОм; 20 кОм; 200 кОм; 1 МОм; 10 МОм; 100 МОм | |
Пределы допускаемой абсолютной погрешности на пределе измерений | ||
200 Ом |
0,00003R + 0,006 Ом | |
2 кОм |
0,00002R + 0,01 Ом | |
20 кОм |
0,00002R + 0,1 Ом | |
200 кОм |
0,00002R + 1 Ом | |
1 МОм |
0,00002R + 10 Ом | |
10 МОм |
0,00015R + 100 Ом | |
100 МОм |
0,003R + 1 кОм | |
Общие технические характеристики | ||
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха |
Не более половины допускаемой основной погрешности |
Напряжение и частота сети электропитания |
100 - 120 В; 45 - 440 Гц; или 200 - 240 В; 45 - 66 Гц |
Габаритные размеры |
365x234,5x155 мм |
Масса |
8 кг |
Нормальные условия применения:
|
(23 ± 5) °С; до 95 % при + 30 °С |
Рабочие условия применения:
|
от 0 до + 50 °С; до 45 % при + 50 °С |
Примечание: U, I, R - измеренные значения напряжения, силы тока и сопротивления.
