Номер по Госреестру СИ: 40060-14
40060-14 Датчики давления
(TX6114, ТХ6141, ТХ6141.PD856, ТХ6143)
Назначение средства измерений:
Датчики давления TX6114, TX6141, TX6141.PD856, TX6143 предназначены для непрерывного измерения и преобразования избыточного, абсолютного и дифференциального давлений газообразных и жидких сред в аналоговый выходной сигнал. Датчики давления TX6114, TX6141, TX6141.PD856, TX6143 работают с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
TX6114, ТХ6141, ТХ6141.PD856, ТХ6143
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 27 | 35 | 1,30 |
| ООО "Промтех" | Юридические лица | 12 | 13 | 1,08 |
| Общество с ограниченной ответственностью «Промышленные технологии» | Юридические лица | 10 | 10 | 1,00 |
| ЗФ ПАО "ГМК "Норильский никель" | Юридические лица | 9 | 12 | 1,33 |
| Кировский филиал АО "Апатит" | Юридические лица | 8 | 11 | 1,38 |
| ООО "Медвежий ручей" | Юридические лица | 7 | 10 | 1,43 |
| ООО "ШАХТА "АЛАРДИНСКАЯ" | Юридические лица | 4 | 4 | 1,00 |
| ООО "НОРИЛЬСКИЙ ОБЕСПЕЧИВАЮЩИЙ КОМПЛЕКС" | Юридические лица | 3 | 5 | 1,67 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 273ef308-e30c-0597-a457-837f44e94a30 | 40060-14 | 2020-05-07 | — | актуальная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 16.07.2024
Номер записи -
ID в реестре СИ - 350147
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
нет данных, ТХ6141, ТХ6114, TX6141, TX6114, ТХ6143, TX6143, TX мод. 6274, TX6114, ТХ6141, ТХ6141.PD856, ТХ6143, TX6143.01.11, модификация ТХ6143.01.11, ТХ, ТХ 6143, ТХ6143.01.11, модификация ТХ6141.01.12.21
Изготовитель - Фирма "Trolex Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кол-во поверок - 466
Выдано извещений - 18
Кол-во периодических поверок - 84
Кол-во средств измерений - 243
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 370 дн.
№1238 от 2014.08.04 Приказ об утверждении типов средств измерений (ГР 58028-14 - 58063-14)
№1681 от 2019.07.16 О продлении срока действия свидетельства № 56296 об утверждении типа средства измерений "Датчики давления ТХ6114, ТХ6141, ТХ6141.PD856, ТХ6143" и внесении изменений в описание типа
№1286 от 2021.07.12 О внесении изменений в сведения об утвержденном типе средств измерений
№574 от 2023.03.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№1069 от 2025.06.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27189-04 01.07.2009 |
Датчики температуры, TX6273 и TX6274 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27190-04 01.07.2009 |
Датчики давления, TX6141 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27191-04 01.07.2009 |
Датчики концентрации горючих газов, TX6363 и TX6383 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27192-04 01.07.2009 |
Датчики концентрации горючих и токсичных газов, TX6522/23 и TX6373 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27278-04 01.08.2009 |
Системы управления измерительные, TX2100 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27316-04 01.08.2009 |
Датчики скорости и расхода газового потока вихревые, TX5921 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
40060-08 01.01.2014 |
Датчики давления, TX 6141 мод. 6114, 6143 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40060-14 16.07.2024 |
Датчики давления, TX6114, ТХ6141, ТХ6141.PD856, ТХ6143 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40061-08 01.01.2014 |
Датчики температуры, TX мод. 6273, 6274 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40061-14 26.03.2024 |
Датчики температуры, TX6273, TX6274 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
40062-08 24.12.2024 |
Датчики скорости газового потока вихревые, TX5921 мод. 5922, 5923 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
40063-08 01.01.2014 |
Системы управления измерительные, TX2100 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41307-09 01.10.2014 |
Датчики концентрации газов переносные, TX6363, TX6373 и TX6383 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41308-09 01.10.2014 |
Датчики концентрации газов переносные, TX6522/23 и TX6531 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43252-09 01.01.2015 |
Системы автоматизированного аэрогазового контроля, АС АГК Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
51604-12 26.10.2017 |
Системы измерительные управляющие, SENTRO (мод. SENTRO 8 и SENRO 1) Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55967-13 09.11.2024 |
Системы автоматизированного аэрогазового контроля многофункциональные, АС АГК мод. АС АГК 2.0 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
58758-14 04.09.2024 |
Датчики метана, токсичных газов, кислорода и диоксида углерода, Trolex мод. STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
71648-18 28.06.2024 |
Газоанализаторы портативные, GasHawk TX7000 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
51604-19 28.10.2024 |
Системы измерительные управляющие, SENTRO (мод. SENTRO 8 и SENTRO 1) Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
78067-20 22.04.2025 |
Анализаторы пыли, Air XD Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 27 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «Метроконтроль» (RA.RU.314002) | 22 | 7 | 15 | 0 | 22 | 7 | 15 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГК КОНТРОЛЬ" (RA.RU.312788) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ООО «Норильскникельремонт» (RA.RU.312323) | 27 | 18 | 9 | 9 | 27 | 18 | 9 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11 | 0 | 11 | 7 | 11 | 0 | 11 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 182 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 15 | 0 | 15 | 2 | 7 | 0 | 7 | ||
| ООО "МетроСервис" (RA.RU.312120) | 103 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 30 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2450 | 2724 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2724 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5143 | 2724 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
2076 | 2724 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
2501 | 2724 |
наносится на корпус датчиков давления TX6114, ТХ6141, TX6141.PD856, ТХ6143 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па
Приказ Росстандарта № 1339 от 29 июня 2018 г. Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
осуществляется по документу МП РТ 2117-2014 «ГСИ. Датчики давления TX6114, ТХ6141, ТХ6141.PD856, ТХ6143». Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 02 июня 2014 г.
Основные средства поверки:
- задатчик разрежения Метран-503 Воздух, с диапазоном воспроизведения разрежения от минус 25 до минус 63000 Па, класса точности 0,02 (регистрационный номер в Федеральном информационном фонде 25940-03);
- калибратор давления пневматический Метран-505 Воздух, с диапазоном воспроизведения давления от 5 до 40000 Па, класса точности 0,015 (регистрационный номер в Федеральном информационном фонде 42701-09);
- калибратор давления пневматический Метран-504 Воздух-I, с диапазоном воспроизведения давления от 3 до 400 кПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31057-09);
- мановакуумметр грузопоршневой МВП-2,5 с диапазоном измерений от минус 95 до 250 кПа, класса точности 0,02 (регистрационный номер в Федеральном информационном фонде 1652-99);
- манометр избыточного давления грузопоршневой МП-2,5 с диапазоном измерений от 0 до 250 кПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);
- манометр избыточного давления грузопоршневой МП-6 с диапазоном измерений от 40 до 600 кПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);
- манометр избыточного давления грузопоршневой МП-60 с диапазоном измерений от 0,1 до 6 МПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);
- манометр избыточного давления грузопоршневой МП-600 с диапазоном измерений от 1 до 60 МПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);
- манометр избыточного давления грузопоршневой МП-2500 с диапазоном измерений от 5 до 250 МПа, класса точности 0,02 (регистрационный номер в Федеральном информационном фонде 23094-07);
- калибратор-контроллер давления PPC4-A100Ks c диапазоном измерения абсолютного давления от 0 до 110 кПа, с допускаемой относительной погрешностью ±0,01 % (регистрационный номер в Федеральном информационном фонде 27758-08);
- калибратор-контроллер давления PPC4-A350Ks c диапазоном измерения абсолютного давления от 0 до 350 кПа, с допускаемой относительной погрешностью ±0,01 % (регистрационный номер в Федеральном информационном фонде 27758-08);
- калибратор-контроллер давления PPC4-A700Ks c диапазоном измерения абсолютного давления от 0 до 700 кПа, с допускаемой относительной погрешностью ±0,01 % (номер регистрационный номер в Федеральном информационном фонде 27758-08);
- манометр абсолютного давления грузопоршневой МПАК-15 с диапазоном измерений от 0 до 400 кПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 24971-03);
- мультиметр цифровой Agilent НР34401А, с диапазоном измерений постоянного напряжения от 0 до 10 В и с погрешностью измерения постоянного напряжения ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (регистрационный номер в Федеральном информационном фонде 16500-97);
- мера электрического сопротивления однозначная МС 3050М, с номинальным сопро -тивлением 100 Ом, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 28926-05);
- мера электрического сопротивления многозначная МС 3055, с диапазоном воспроизведения сопротивления от 0,001 до 111111,10 Ом, класса точности 0,02/2* 10-6 (регистрационный номер в Федеральном информационном фонде 42847-09);
- частотомер электронно-счётный Ч3-63/1, диапазон измерения частоты от 0,1 Гц до 200 МГц при напряжение входного сигнала от 0,03 до 10 В - для сигналов синусоидальной формы и от 0,1 до 10 В - для сигналов импульсной формы, с относительной погрешностью 5*10-7 (регистрационный номер в Федеральном информационном фонде 9084-90);
- барометр образцовый переносной 1-го разряда БОП-1М-2, с диапазоном измерений от 5 до 1100 гПа, с абсолютной погрешностью ±10 Па (регистрационный номер в Федеральном информационном фонде 26469-04);
- источник питания постоянного тока Б5-45, с наибольшим значением напряжения 50 В и с допускаемым отклонением ±0,5 % от установленного напряжения (регистрационный номер в Федеральном информационном фонде 5965-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.
Конструктивно датчики давления TX6114, TX6141, TX6141.PD856, TX6143 выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования.
Чувствительным элементом датчиков давления TX6114, TX6141, TX6141.PD856 является пьезокерамический преобразователь деформаций со схемой компенсации температурного расширения, а чувствительным элементом датчиков давления ТХ6143 - динамометр из нержавеющей стали, соединённый со специальной интегральной схемой для выдачи стандартизованного выходного сигнала.
Принцип действия датчиков давления TX6114, ТХ6141, TX6141.PD856, ТХ6143 основан на упругой деформации первичного тензорезистивного и пьезокерамического преобразователя, установленного на мембране. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления или ёмкости первичного преобразователя. При этом возникает электрический сигнал пропорциональный измеряемому давлению, который поступает на вход электронного блока датчика. После обработки этого сигнала результаты измерений отображаются на графическом жидкокристаллическом индикаторе и выдаются в виде аналогового выходного сигнала.
TX6114, ТХ6141, ТХ6143 выполнены во взрывобезопасном исполнении и могут эксплуатироваться в опасных зонах группы I и II.
Датчики давления TX6114, ТХ6141, TX6141.PD856, ТХ6143 имеют степень защиты: IP 65, IP 66 и IP 68.
Защита электроники датчиков давления TX6114, ТХ6141, TX6141.PD856, ТХ6143 от несанкционированного доступа в процессе эксплуатации реализована в их конструкции. Электронные компоненты датчиков давления ТХ6141, TX6141.PD856, ТХ6143 расположены под платой, на которой находятся элементы подстройки нулевой точки и верхнего значения выходного сигнала. Получить доступ к электронике можно, только демонтировав данную плату, что приведет к поломке датчика давления. Корпуса датчиков давления TX6114 выполнены в неразборном исполнении, таким образом, доступ к электронным компонентам полностью исключен.

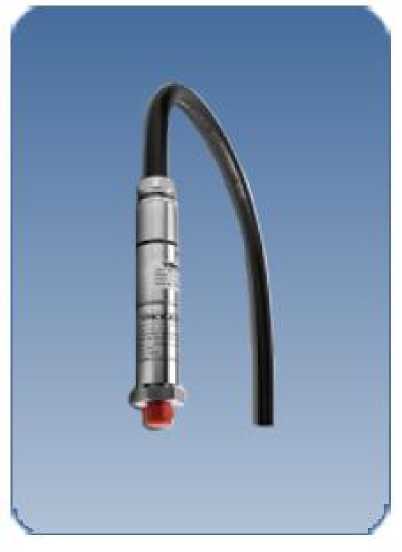

Рисунок 1 - Общий вид датчиков давления TX6114

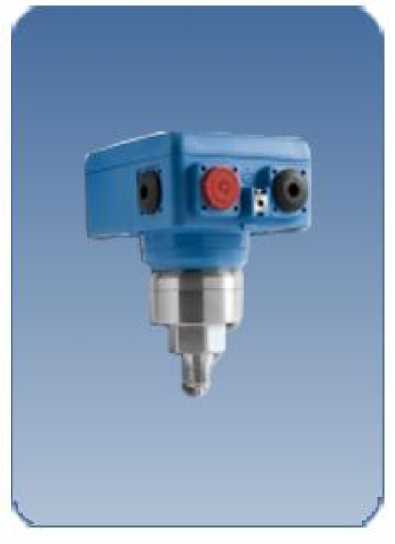

Рис. 2 - Общий вид датчиков давления TX6141,
