Номер по Госреестру СИ: 40061-08
40061-08 Датчики температуры
(TX мод. 6273, 6274)
Назначение средства измерений:
Датчики температуры ТХ (модификации 6273, 6274) предназначены для непрерывного измерения и регистрации температуры в трубопроводах, подшипниках, приводах и т.д. с помощью вынесенных температурных пробников (ТХ6273) и окружающего воздуха с помощью встроенного температурного пробника (ТХ6274).
Область применения - системы вентиляции трубопроводов и туннелей, системы охлаждения, шахтные водосборники и резервуары, управление и мониторинг окружающей среды, защита аппаратуры и контроль безопасности оборудования, горнодобывающая промышленность.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
TX мод. 6273, 6274
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ЗФ ПАО "ГМК "Норильский никель" | Юридические лица | 65 | 81 | 1,25 |
| ООО "Промтех" | Юридические лица | 62 | 62 | 1,00 |
| юридическое лицо | Юридические лица | 60 | 60 | 1,00 |
| Общество с ограниченной ответственностью «Промышленные технологии» | Юридические лица | 31 | 31 | 1,00 |
| ООО "НОРИЛЬСКИЙ ОБЕСПЕЧИВАЮЩИЙ КОМПЛЕКС" | Юридические лица | 15 | 36 | 2,40 |
| ООО ИК «СИБИНТЕК» | Юридические лица | 7 | 7 | 1,00 |
| АО «РОСПАН ИНТЕРНЕШНЛ» | Юридические лица | 5 | 5 | 1,00 |
| ООО "ШАХТА "ОСИННИКОВСКАЯ" | Юридические лица | 3 | 3 | 1,00 |
| Региональное производственное управление в г.Новый Уренгой «Макрорегион Западная Сибирь» ООО ИК «СИБ | Юридические лица | 2 | 2 | 1,00 |
| ПАО Уралкалий | Юридические лица | 1 | 3 | 3,00 |
| ООО "Медвежий ручей" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 7b056408-2eb9-620c-a7cc-9575bc3b427b | 40061-08 | 2020-05-07 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Знак утверждения типа наносится типографическим способом на титульный лист Руководства по эксплуатации. На корпус датчиков знак наносится фотохимическим методом или путем наклейки.
ГОСТ 12997 «Изделия ГСП. Общие технические условия».
ГОСТ 13384 «Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний».
Техническая документация фирмы-изготовителя.
Тип датчиков температуры ТХ(модификации 6273, 6274) утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме. Сертификат соответствия №РОСС GB.TB05.B01711 срок действия до 25.08.2009г. Разрешение на применение № РРС 00-22668 срок действия до 31.10.2009г.
|
Датчики температуры ТХ (модификации 6273, 6274) |

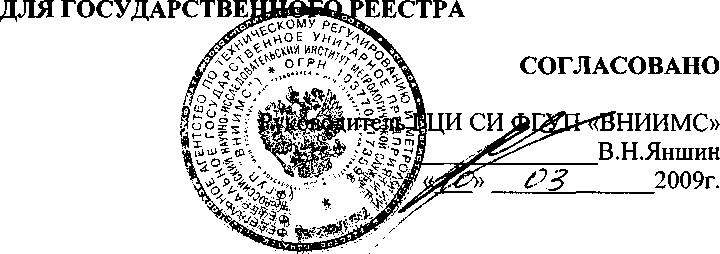

Внесены в Государственный реестр средств измерений Регистрационный № -чОО t ~ О Взамен № |
Выпускаются по технической документации фирмы-изготовителя «TROLEX Ltd», Великобритания.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯДатчики температуры ТХ (модификации 6273, 6274) предназначены для непрерывного измерения и регистрации температуры в трубопроводах, подшипниках, приводах и т.д. с помощью вынесенных температурных пробников (ТХ6273) и окружающего воздуха с помощью встроенного температурного пробника (ТХ6274).
Область применения - системы вентиляции трубопроводов и туннелей, системы охлаждения, шахтные водосборники и резервуары, управление и мониторинг окружающей среды, защита аппаратуры и контроль безопасности оборудования, горнодобывающая промышленность.
Принцип действия датчиков основан на преобразовании электрического сопротивления термопреобразователя в аналоговый электрический сигнал, зависящий от измеряемой температуры.
Датчик состоит из первичного термопреобразователя сопротивления и измерительного преобразователя, находящихся в прочном пыле - влагозащищенном корпусе из композита на основе поликарбоната и нержавеющей стали, в исполнении IP 65.
Датчик/преобразователь ТХ6273 оснащается вынесенным пробником с термочувствительным полупроводниковым термоэлементом KTY21-6 либо платиновым термометром сопротивления РТ-100, а датчик/преобразователь ТХ6274 имеет встроенный пробник с чувствительным полупроводниковым термоэлементом KTY21-6 для локального контроля окружающего воздуха.
Измерительный преобразователь осуществляет преобразование сопротивления термопреобразователя в аналоговый выходной сигнал 4...20 мА, 0,4...2 В, 5...15Гц, откалиброванный по температуре. Полученная информация обрабатывается встроенным микропроцессорным блоком и поступает на графический жидкокристаллический дисплей для отображения результатов измерений температуры.
Питание датчиков осуществляется от источника постоянного тока.
Датчики температуры ТХ6273 и ТХ6274 выполнены во взрывобезопасном исполнении с маркировкой взрывозащиты Exial и могут эксплуатироваться в опасных зонах группы I и П.
Комплектность поставки определяется заказом и отражается в спецификации.
|
Наименование |
Кол-во |
Примечание |
|
Датчик температуры ТХ6273 или ТХ6274 |
1 | |
|
Вынесенный датчик с пробником углового типа ТХ2071 |
1 |
Для ТХ6273 |
|
Вынесенный датчик с горизонтальным пробником ТХ2072 |
1 |
Для ТХ6273 |
|
Вынесенный датчик с пробником для измерения температуры поверхности ТХ2075 |
1 |
Для ТХ6273 |
|
Дополнительное устройство кабельной защиты ТХ2001 |
1 |
Для ТХ6273 |
|
Герметичное разъемное соединение ТХ2002 |
1 |
Для ТХ6273 |
|
Монтажная втулка ТХ2073 для установки пробника |
1 |
Для ТХ6273 |
|
Термокарман ТХ2074 для установки пробника |
1 |
Для ТХ6273 |
|
Инструкцией по эксплуатации |
1 |
|
Модификации |
6274 |
6273 |
|
Диапазон измерений температуры, °C |
0... 100 |
0.. .200 |
|
Пределы допускаемой основной относительной погрешности, % |
±2 |
±1 |
|
Сходимость результатов измерений температуры, % |
1 | |
|
Дополнительная погрешность при изменении температуры в пределах рабочего диапазона, % на 1°С |
0,00001 | |
|
Диапазон аналогового выходного сигнала, мА В Гц |
4.. .20 0,4 . . ,2,0(только группа I) 5.. .15(только группа I) | |
|
Напряжение питания постоянного тока, В |
12/24 | |
|
Масса датчика, не более,кг |
0,5 | |
|
Габаритные размеры, не более,мм |
110x148x63 | |
|
Условия эксплуатации:
|
-10.. .+70 1,0±0,1 0.. . 95 | |
