Номер по Госреестру СИ: 41086-09
41086-09 Анализаторы оксида кремния и фосфатов
(Navigator 600 мод. AW641, AW642)
Назначение средства измерений:
Анализаторы оксида кремния и фосфатов Navigator 600 модели AW641, AW642 (далее -анализаторы) предназначены для непрерывных измерений содержания оксида кремния и фосфатов в технологических водах установок деминерализации и паропроизводящих установок.
Аналитический паспорт типа средства измерений
41086-09 — Анализаторы оксида кремния и фосфатов
Navigator 600 мод. AW641, AW642
Фирма "ABB Limited"
СОЕДИНЕННОЕ КОРОЛЕВСТВО
МПИ: 1 год
Действует
10
организаций5
владельцев1
версий42
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
10
Организаций-поверителей
эффективное число: 6.1
5
Владельцев СИ
эффективное число: 4.3
13
Экземпляров СИ
по агрегатам владельцев / организаций
59.5%
Периодические поверки
первичные: 7.1%
7.14%
Непригодность
3 извещений
45.2%
Поверки юрлиц
доля в общем объёме
4 239 ₽
Средневзвешенная цена
медиана: 4 215 ₽
100%
Покрытие ценами
расчётный известный объём: 13 506 ₽
2 013,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 644
Концентрация поверителей
HHI; доля топ-5: 76.2%
2 308
Концентрация владельцев
HHI; доля топ-5: 100%
7
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
20
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 42 поверок; пик пришёлся на 2020 год (10).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -3.5%.
- Рынок представлен 10 организациями; концентрация умеренная (HHI 1644), доля топ-5 — 76.2%.
- В базе найдено 5 владельцев и 13 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 239 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 13 506 руб.
- Доля извещений о непригодности составляет 7.14% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 013,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2020 — 10
Долгосрочный CAGR: -3.5%
Активных версий: 1
Ценовой диапазон: 3 907–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 4 | 7 | 1,75 |
| ФОРВАРД ЭНЕРГО ПАО | Юридические лица | 3 | 6 | 2,00 |
| Филиал "Красноярская ТЭЦ-3" АО "Енисейская ТГК (ТГК-13)" | Юридические лица | 3 | 3 | 1,00 |
| Филиал АО "ТГК-16" - "Казанская ТЭЦ-3" | Юридические лица | 2 | 2 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 0e257322-1daa-bf43-34e2-d8d625214039 | 41086-09 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

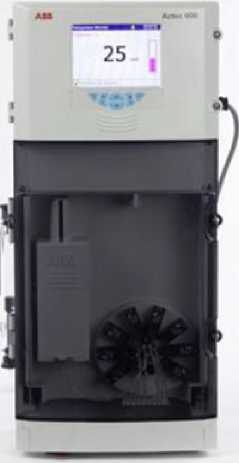

Внешний вид.
Анализаторы оксида кремния и фосфатов
Рисунок № 1

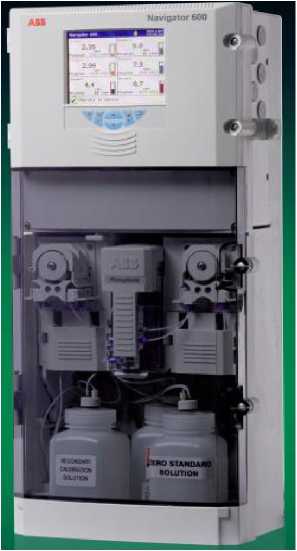

Внешний вид.
Анализаторы оксида кремния и фосфатов
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 22.08.2024
Номер записи -
ID в реестре СИ - 351340
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
AW641, модели AW641, Navigator 600 мод. AW641, AW642, Navigator 600 мод. AW641, Navigator 600 модель AW641, AW642, нет модификации
Производитель
Изготовитель - Фирма "ABB Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 42
Выдано извещений - 3
Кол-во периодических поверок - 25
Кол-во средств измерений - 23
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1725 от 2014.10.27 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 24112-02 - 15929-97)
Наличие аналогов СИ: Анализаторы оксида кремния и фосфатов (Navigator 600 мод. AW641, AW642)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
41086-09 Анализаторы оксида кремния и фосфатов (Navigator 600 мод. AW641, AW642) Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
85527-22 Комплексы для измерений линейных размеров дефектов на радиографических снимках (ОЦИФРОВЩИК) Общество с ограниченной ответственностью "Ньюком-НДТ" (ООО "Ньюком-НДТ") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Фирма "ABB Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40080-08 |
Анализатор фторид-ионов промышленный, 8231 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40398-09 01.05.2014 |
Анализаторы мутности, 4670, 4671, 4672, 4675, 4676, 4677 с датчиками 7997-200, 7997-201, 7997-202, 7997-300, 7997-400, 7997-401, 7997-405 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40405-09 03.06.2024 |
Анализаторы жидкости, AX400 мод. AX410, AX411, AX413, AX416, AX418, AX430, AX433, AX436, AX438, AX450, AX455, AX456, AX460, AX466, AX468, AX480, AX488 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40470-09 01.07.2014 |
Анализаторы растворенного кислорода, 9437, 9438 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40803-09 01.08.2014 |
Расходомеры-счётчики электромагнитные, MagMaster, AquaMaster, WaterMaster Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
40804-09 01.08.2014 |
Расходомеры-счётчики электромагнитные, AquaProbe Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
40805-09 01.08.2014 |
Расходомеры-счетчики, OriMaster Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
40815-09 |
Анализатор жесткости воды, AW 101 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41086-09 22.08.2024 |
Анализаторы оксида кремния и фосфатов, Navigator 600 мод. AW641, AW642 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41304-09 01.10.2014 |
Анализаторы жидкости ионоселективные, 7835, 8037, 8230, 8231, 8232, 8234, 8235, 8236 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41320-09 01.10.2014 |
Анализаторы хлора, AW 401, AW 402 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41325-09 01.10.2014 |
Газоанализаторы, AK 100 мод. 101, 102, 103, 104 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41975-09 01.01.2015 |
Анализаторы кислорода циркониевые, ZDT Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44512-10 01.08.2015 |
Трубки напорные осредняющие, TORBAR Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44538-10 12.11.2025 |
Анализаторы жесткости воды, AW101 Testomat Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45704-10 01.08.2015 |
Анализаторы кислорода циркониевые, AZ20 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55061-13 02.08.2024 |
Анализаторы воды, Aztec 600 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
56902-14 28.01.2024 |
Анализаторы кислорода циркониевые, AZ30 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
59945-15 06.12.2024 |
Анализаторы воды, Navigator 500 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
68138-17 26.07.2022 |
Анализаторы кислорода циркониевые, AZ20, AZ25 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Кто поверяет Анализаторы оксида кремния и фосфатов (Navigator 600 мод. AW641, AW642)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ООО " НПП "ТЕХНОПРИБОР" (29) | 3 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 0 | 7 | 2 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 13 | 0 | 13 | 0 | 6 | 0 | 6 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы оксида кремния и фосфатов (Navigator 600 мод. AW641, AW642)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения (свидетельство о государственной регистрации) |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Navigator 600 |
Navigator 600 |
AW600/P4/01.00.02 |
Контрольная сумма не рассчитывается |
Не применяется |
Уровень защиты программного обеспечения по МИ 3286-2010:
- "А" - не требуется специальных средств защиты метрологически значимой части ПО СИ
и измеренных данных от преднамеренных изменений.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации анализатора методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации "Анализаторы оксида кремния и фосфатов Navigator 600 модели AW641, AW642".
Нормативные и технические документы
Нормативные документы, устанавливающие требования канализаторам оксида кремния и фосфатов Navigator 600 модели AW641, AW642
Техническая документация фирмы-изготовителя "АВВ Limited", Великобритания.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:
- осуществление деятельности в области охраны окружающей среды .
Поверка
Поверкаосуществляется по документу МП 41086-09 "Инструкция. Анализаторы оксида кремния и фосфатов Navigator 600 модели Л\641, Л\642. Методика поверки", утвержденному ВНИИМС 01 июля 2009 г.
Основные средства поверки:
-
- ГСО РМ № 2298-89П состава раствора кремния с содержанием Si 1 мг/см3;
-
- ГСО № 7018-93 состава водного раствора фосфат-ионов с содержанием PO43- 1 мг/см3.
Изготовитель
Фирма "ABB Limited", Великобритания
Адрес: Oldends Lane, Stonehouse Gloucestershire GL10 3TA UK
Заявитель
Представительство в России: ООО "АББ"
Адрес: 117997, г. Москва, ул. Обручева, д. 30/1, стр. 2 тел: +7 (495) 777-22-20, факс: +7 (495) 777-22-00
E-mail: kip.a@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Анализаторы оксида кремния и фосфатов Navigator 600 модели AW641, AW642 представляют собой колориметрические поточные анализаторы для непрерывных измерений концентраций оксида кремния и фосфатов в воде.
Процедура измерения содержания оксида кремния или фосфатов в воде заключается в следующем. Анализируемый раствор (образец) и химические реагенты в заданной последовательности подаются в прибор с помощью двух многоканальных перистальтических насосов. Реагенты добавляются к образцу в терморегулируемом реакционном блоке, в результате чего в растворе образуется химический комплекс, имеющий окраску с показателем поглощения, пропорциональным концентрации оксида кремния или фосфатов в исходном растворе. Далее раствор поступает в измерительную кювету, результат измерения отображается на дисплее.
Анализаторы выпускаются настенного крепления в одно- или несколько-потоковых исполнениях. Модификации анализаторов для нескольких потоков имеют возможность выполнять последовательно измерения до шести проб.
Прибор управляется с помощью встроенного микропроцессора, имеет жидкокристаллический матричный дисплей и 6-клавишную клавиатуру.
Анализаторы обладают функциями автоматической очистки, калибровки и установки нуля по стандартному раствору.
При работе с анализаторами имеется возможность запрограммированного или ручного отбора проб.
С помощью стандартных протоколов FTP и HTTP анализатор подключается к сетям ПК. FTP-сервер анализатора используют для получения доступа к его файловой системе от удаленной станции сети.
Рис.1. Анализатор оксида кремния Navigator 600 модель AW641.
Рис.2. Анализатор фосфатов Navigator 600 модель AW642
Анализатор оксида кремния модель Л\\Ъ41 или анализатор фосфатов модель AW642/.
Бутыли для реагентов объемом 2,5 л - 4 шт.
Бутыль для стандартного раствора объемом 0,5 л - 1 шт.
Бутыль для чистящего раствора объемом 0,5 л - 1 шт. Кабельные уплотнители и разъемы - 11 шт.
Уплотнитель и разъем для кабеля Ethernet - 1 шт.
Узел барабана насоса - 1 шт. Крышки барабана - 2 шт.
Узел трубок насоса - 4 шт. Фильтровальные диски - пакет.
Датчик уровня калибровочного раствора - 1 шт. (опционно). Датчик уровня чистящего раствора - 1 шт. (опционно).
Корпус фильтров раствора реагента - 4 шт. (опционно).
CD с программным обеспечением Data Manager - 1 шт. Инструкция по эксплуатации.
Методика поверки.
|
Модель AW641 |
Модель AW642 | |
|
Измеряемый компонент Диапазон измерений массовой доли (мини-мальный/максимальный-1) |
SiO2 |
PO4 |
|
- оксида кремния, млрд-1 |
от 0 до 20 от 0 до 5000 | |
|
- фосфатов PO4, млн-1 |
0 до 1 (от 0 до 0,33 в пересчете на фосфор)/ от 0 до 15 (от 0 до 5 в пересчете на фосфор) |
Пределы допускаемой погрешности:
- абсолютной
- относительной
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более Масса, кг, не более
± 1 млрд -1 в диапазоне от 0 до 25 млрд-1 ± 4 % в диапазоне от 25 до 500 млрд-1 ± 6 % в диапазоне от 500 до 5000 млрд-1
± 0,1 млн -1 в диапазоне от 0 до 3,3 млн-1 PO4 ± 3 % в диапазоне от 3,3 до 15 млн-1 PO4
60
638х271х182
15
Условия эксплуатации:
от 84 до 106
от 5 до 45
220-+2323
- диапазон атмосферного давления, кПа
-
- диапазон температур окружающего воздуха, °С
-
- напряжение питания анализаторов, В
-
- частота, Гц 50 ± 1
-
- относительная влажность воздуха (при отсутствии конденсации), %, не более 95
