Сведения о средстве измерений: 56902-14 Анализаторы кислорода циркониевые

Номер по Госреестру СИ: 56902-14
56902-14 Анализаторы кислорода циркониевые
(AZ30)

Назначение средства измерений:
Анализаторы кислорода циркониевые «AZ30» (далее - анализаторы) предназначены для измерения объемной доли кислорода во взрывоопасной среде в дымовых газах.

сертификация программного обеспечения

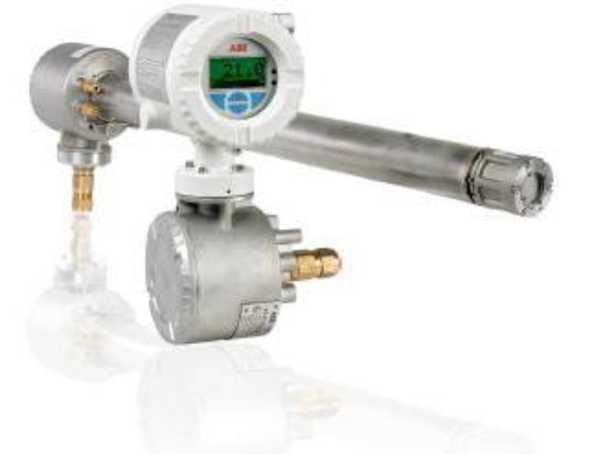

Внешний вид. Анализаторы кислорода циркониевые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы кислорода циркониевые
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 28.01.2024
Номер записи -
ID в реестре СИ - 369687
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, нет данных, нет, ZR202S, AZ30, -,

Производитель

Изготовитель - Фирма "ABB Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 85
Выдано извещений - 0
Кол-во периодических поверок - 72
Кол-во средств измерений - 44
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 423 дн.

Приказы РСТ, где упоминается данный тип СИ

№2614 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 52026-12, 53720-13, 54548-13, 56902-14, 63919-16, 65663-16, 80599-20

№377 от 2014.03.27 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 24253-14,56895-14 по 56908-14,56917-14,39141-14,56929-14,56943-14)

№118 от 2019.01.28 О продлении срока действия свидетельств об утверждении типа

№2590 от 2023.12.01 ПРИКАЗ_Об утверждении типов средств измерений (17)

№99 от 2016.02.10 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Савино"

№2005 от 2016.12.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Савино"

№1199 от 2019.05.30 Об утверждении перечней правовых актов и их отдельных частей (положений), содержащих обязательные требования, соблюдение которых оценивается при проведении мероприятий по контролю в рамках осуществления федерального государственного метрологического надзора и государственного контроля (надзора) за соблюдением обязательных требований национальных стандартов и технических регламентов

№123 от 2023.01.25 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги" (ТК 444)

Наличие аналогов СИ: Анализаторы кислорода циркониевые (AZ30)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
56902-14 Анализаторы кислорода циркониевые (AZ30)
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
87918-23 Анализаторы дымовых газов (ЭкоОкси)
Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна)

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40080-08

Анализатор фторид-ионов промышленный, 8231
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
40398-09
01.05.2014
Анализаторы мутности, 4670, 4671, 4672, 4675, 4676, 4677 с датчиками 7997-200, 7997-201, 7997-202, 7997-300, 7997-400, 7997-401, 7997-405
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
40405-09
03.06.2024
Анализаторы жидкости, AX400 мод. AX410, AX411, AX413, AX416, AX418, AX430, AX433, AX436, AX438, AX450, AX455, AX456, AX460, AX466, AX468, AX480, AX488
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
40470-09
01.07.2014
Анализаторы растворенного кислорода, 9437, 9438
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
40803-09
01.08.2014
Расходомеры-счётчики электромагнитные, MagMaster, AquaMaster, WaterMaster
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
4 года
40804-09
01.08.2014
Расходомеры-счётчики электромагнитные, AquaProbe
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
4 года
40805-09
01.08.2014
Расходомеры-счетчики, OriMaster
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
40815-09

Анализатор жесткости воды, AW 101
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
41086-09
22.08.2024
Анализаторы оксида кремния и фосфатов, Navigator 600 мод. AW641, AW642
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
41304-09
01.10.2014
Анализаторы жидкости ионоселективные, 7835, 8037, 8230, 8231, 8232, 8234, 8235, 8236
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
41320-09
01.10.2014
Анализаторы хлора, AW 401, AW 402
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
41325-09
01.10.2014
Газоанализаторы, AK 100 мод. 101, 102, 103, 104
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
41975-09
01.01.2015
Анализаторы кислорода циркониевые, ZDT
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
44512-10
01.08.2015
Трубки напорные осредняющие, TORBAR
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
44538-10
12.11.2025
Анализаторы жесткости воды, AW101 Testomat
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
45704-10
01.08.2015
Анализаторы кислорода циркониевые, AZ20
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
55061-13
02.08.2024
Анализаторы воды, Aztec 600
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
56902-14
28.01.2024
Анализаторы кислорода циркониевые, AZ30
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
59945-15
06.12.2024
Анализаторы воды, Navigator 500
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
68138-17
26.07.2022
Анализаторы кислорода циркониевые, AZ20, AZ25
Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы дымовых газов (ЭкоОкси)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • нет
  • -
  • 8 6 0 0 6 6 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • AZ30
  • 5 1 4 0 5 1 4
    ООО "НПО "ЭКОХИМПРИБОР"
    (РОСС RU.0001.310178)
  • AZ30
  • 12 0 12 0 12 0 12
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ООО "НПО "АПК"
    (RA.RU.312228)
  • AZ30
  • 24 0 24 0 24 0 24
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • AZ30
  • 4 0 4 0 4 0 4
    ООО "СНЭМА-СЕРВИС"
    (RA.RU.312260)
  • AZ30
  • 6 0 6 0 6 0 6
    ФБУ «Белгородский ЦСМ»
    (RA.RU.311380)
    РСТ
  • нет данных
  • AZ30
  • 2 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • ZR202S
  • Нет модификации
  • 9 0 9 0 9 0 9
    ООО "НМОП"
    (RA.RU.311359)
  • нет модификации
  • 6 0 6 0 6 0 6
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • AZ30
  • 2 2 0 0 2 2 0
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)
    РСТ
  • AZ30
  • 6 0 6 0 6 0 6

    Стоимость поверки Анализаторы дымовых газов (ЭкоОкси)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Белгородский ЦСМ
    Белгородская область
    1616 1976
    ФБУ Краснодарский ЦСМ
    Краснодарский край
    1739 1976
    ФБУ НИЦ ПМ-Ростест
    Москва
    2572 1976

    Программное обеспечение

    Уровень программного обеспечения "средний" в соответствии с Р 50.2.077-2014. Программное обеспечение не влияет на метрологические характеристики анализаторов.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AZ200/5000

    Номер версии (идентификационный номер ПО)

    не ниже 2000.01.23

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Анализаторы кислорода циркониевые «AZ30». Руководство по эксплуатации», часть 2. Приложение А «Принцип действия».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам кислорода циркониевым «AZ30»

    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

    ГОСТ Р 51330.19-99 «Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования».

    Приказ Росстандарта от 31.12.2020 г. № 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.

    Изготовитель

    Фирма «ABB Limited», Великобритания
    Адрес: Oldens Lane, Stonehouse, Gloucestershire, GL 10 3TA, UK
    Тел./факс: +44 145 38 26 661/+44 145 38 29 671
    Web-сайт: www.abb.com
    E-mail: instrumentation@gb.abb.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: +7 (495) 437-55-77/437-5666
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип работы анализаторов «AZ30» основан на зависимости электродвижущей силы в циркониевой электрохимической ячейке от содержания кислорода в анализируемом газе.

    Анализатор состоит из двух основных блоков: зонда, в который встроен датчик кислорода на основе циркониевой ячейки, и измерительного преобразователя. Выпускают два типа соединений основных блоков: совмещенный измерительный преобразователь жестко крепится на конце зонда или с удаленным преобразователем, соединенным с зондом кабелем до 100 метров. В обоих случаях преобразователь находится вне рабочей зоны. Длина зонда - от 0,5 до 2 метров.

    На дисплей измерительного преобразователя выводят измеренное значение объемной доли кислорода в %, сигнал ячейки в мВ, температуру ячейки или выходной сигнал нагревателя зонда. Измерительные преобразователи имеют аналоговый выход и два релейных выхода для связи с сигнализационными и ретрансляционными устройствами. Диапазон аналогового выходного сигнала (4 - 20) мА. Обмен данными осуществляется по протоколу HART.

    В зонд встроены ограничители расхода эталонных газовых смесей. Дополнительно может быть установлен второй релейный выход или два цифровых выхода (входа). По дополнительному заказу в зонд может быть встроено устройство для проведения автоматической калибровки (встроенные электромагнитные клапаны, датчики давления). Пользователь может задавать график проведения калибровки.

    Пломбирование анализаторов кислорода циркониевых «AZ30» не предусмотрено.

    Нанесение знака поверки на анализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке.

    Общий вид анализатора кислорода циркониевого «AZ30» представлен на рисунке 1.

    Внешний вид. Анализаторы дымовых газов (ЭкоОкси), http://oei-analitika.ru

    Рисунок 1 Общий вид анализатора кислорода циркониевого «AZ30».


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Измерительный преобразователь

    «AZ30»

    1 шт.

    Зонд, удаленный или совмещенный с измерительным преобразователем

    1 шт.

    Крепежные детали

    -

    1 шт.

    Паспорт

    ПС.А^.07.20

    1 экз.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений объемной доли кислорода, %

    от 0,5 до 21,0

    Пределы допускаемой основной относительной погрешности измерений объемной доли кислорода, %

    ±3,5

    Пределы допускаемой дополнительной относительной погрешности измерений от изменения температуры окружающей среды на каждые 20°С, %

    ±1,4

    Время установления показаний T0,9, с, не более

    20

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение питания, В

    (100 - 200) ± 10 %

    - частота переменного тока, Г ц

    50/60

    Потребляемая мощность, Вт, не более

    110

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более:

    - преобразователь измерительный совмещенный:

    - высота

    341

    - ширина

    168

    - длина

    407

    - преобразователь измерительный удаленный

    - высота

    341

    - ширина

    168

    - длина

    329

    - зонд:

    длина от фланца до ячейки

    500, 1000, 1500, 2000

    Диаметр

    62

    Масса, кг, не более:

    - преобразователь совмещенный с зондом

    от 13,3 до 19,3

    - преобразователь удаленный

    9,5

    - зонд удаленный

    от 9,8 до 19,2

    Условия эксплуатации:

    - температура окружающей среды, °С, преобразователь

    от - 20 до +55

    зонд

    от -20 до +70

    - относительная влажность (без конденсации), %

    до 95

    - температура рабочей среды, 0С

    от -20 до +700

    - давление рабочей среды, кПа

    до 110

    Маркировка взрывозащиты:

    - зонд

    1Ex d IIB+H2 T4 Gb Х

    - преобразователь измерительный

    1Ex d IIB+H2 T6 Gb
