Номер по Госреестру СИ: 41609-09
41609-09 Источники питания постоянного тока
(N8700)
Назначение средства измерений:
Источники питания постоянного тока серии N8700 (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока

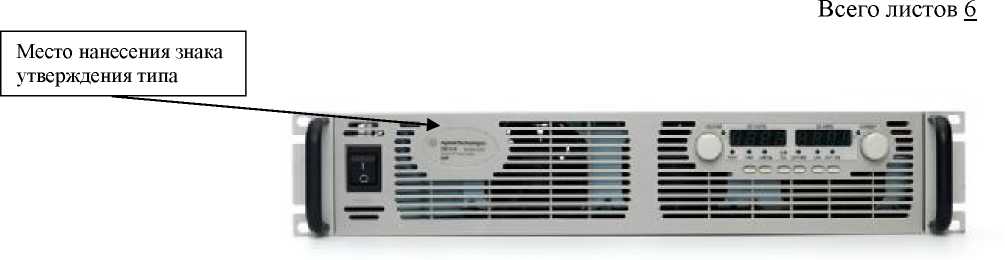

Рисунок № 1
Внешний вид.
Источники питания постоянного тока

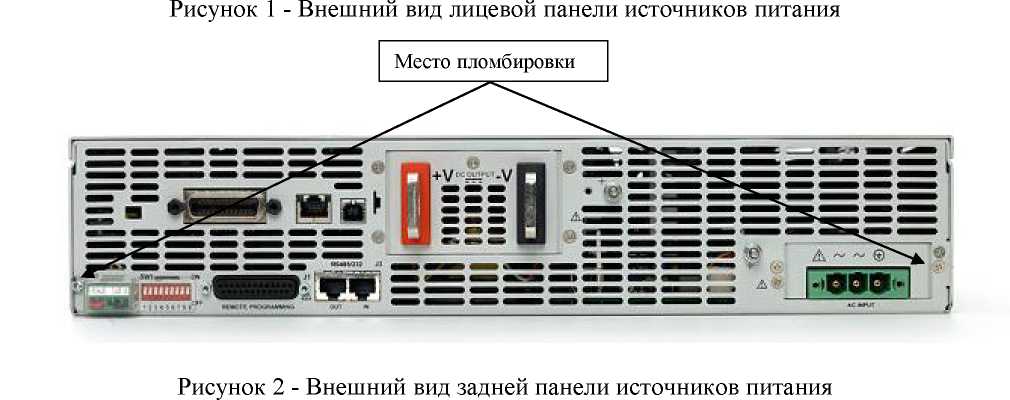

Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 13.08.2024
Номер записи -
ID в реестре СИ - 351971
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
N8700 (N8741A), N8700, AGILENT(KEYSIGHT) N8762A, AGILENT(KEYSIGHT) N8756A, AGILENT(KEYSIGHT) N8741A, AGILENT(KEYSIGHT) N8740A, AGILENT(KEYSIGHT) N8738A, AGILENT(KEYSIGHT) N8737A, Agilent Technologies N8736А, AGILENT N8756A, AGILENT N8737A, AGILENT N8736A, -, N8742A, N8741A, N8739A, N8737A, N8736A, N8735A,

Производитель
Изготовитель - Фирма "Keysight Technologies Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 916
Выдано извещений - 11
Кол-во периодических поверок - 628
Кол-во средств измерений - 277
Кол-во владельцев - 48
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№1602 от 2014.10.12 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 22927-09 - 41609-09)
№1889 от 2019.08.13 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Источники питания постоянного тока (N8700)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Keysight Technologies Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41609-09 13.08.2024 |
Источники питания постоянного тока, N8700 Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
53567-13 11.04.2024 |
Наборы мер коэффициентов передачи и отражения, 85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67838-17 |
Микроскоп атомно-силовой, Keysight 5600LS Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Источники питания постоянного тока (N8700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 12 | 1 | 11 | 0 | 12 | 1 | 11 | ||
| ПАО "НПО "СТРЕЛА" (RA.RU.314701) | 23 | 1 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ООО "МИРУАР" (RA.RU.320061) | 9 | 2 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| АО "ПРИСТ" (RA.RU.312058) | 53 | 7 | 32 | 21 | 2 | 51 | 32 | 19 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" (РОСС СОБ 3.00231.2014) | 17 | 2 | 1 | 16 | 0 | 17 | 1 | 16 | ||
| АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 40 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПЦ" ПОЛЮС" (RA.RU.313331) | 134 | 14 | 3 | 131 | 2 | 134 | 3 | 131 | ||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 15 | 0 | 15 | 1 | 9 | 0 | 9 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 22 | 4 | 0 | 22 | 0 | 20 | 0 | 20 | |
| АО "РИМР" (RA.RU.311661) | 43 | 12 | 0 | 43 | 0 | 39 | 0 | 39 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 45 | 9 | 0 | 45 | 0 | 45 | 0 | 45 | |
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 4 | 0 | 4 | 0 | 1 | 0 | 1 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 107 | 1 | 106 | 3 | 55 | 1 | 54 | ||
| АО "Ракетно-космический центр "Прогресс" (РОСС RU.001.310411) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Марийский машиностроительный завод" (RA.RU.311607) | 28 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ММЗ" (RA.RU.311607) | 59 | 7 | 0 | 59 | 0 | 0 | 0 | 0 | ||
| АО "НПО АВТОМАТИКИ" (RA.RU.313111) | 6 | 2 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| АО "ПриСТ" (RA.RU.312058) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НПО "Стрела" (RA.RU.314701) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 14 | 2 | 12 | 0 | 14 | 2 | 12 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПЦ" ПОЛЮС" (RA.RU.313331) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" (РОСС СОБ 3.00231.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Профигрупп" (РОСС RU.0001.310158) | 54 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО завод "Красное знамя" (RA.RU.311572) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 10 | 2 | 0 | 10 | 0 | 0 | 0 | 0 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 5 | 1 | 1 | 4 | 0 | 5 | 1 | 4 | ||
| АО "РАТЕП" (RA.RU.311337) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "ПО "УОМЗ" (RA.RU.310669) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 25 | 6 | 1 | 24 | 0 | 25 | 1 | 24 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ДИПОЛЬ ИНЖИНИРИНГ"(ООО "ДИПОЛЬ ИНЖИНИРИНГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "НПП "РАДАР ММС" (RA.RU.312416) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "НПЦАП" (RA.RU.311895) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 23 | 16 | 1 | 22 | 2 | 5 | 0 | 5 |
Стоимость поверки Источники питания постоянного тока (N8700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
8755 | 4262 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4950 | 4262 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4000 | 4262 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1950 | 4262 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2481 | 4262 |
Программное обеспечение
Источники работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО для источников питания постоянного тока серии N8700 |
N5700/N8700 Series Firmware |
A.04.01 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель источника питания методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Источники питания постоянного тока модульные серии N8700. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока серии N8700
-
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А.
-
3 Техническая документация изготовителя.
Поверка
Поверка осуществляется по документу МП-145/447-2009 «Источники питания постоянного тока серии N8700. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» в сентябре 2009 г.Основные средства поверки:
-
- микровольтметр В3-57 (рег. № 7657-80), диапазон измерений напряжения от 0,01 мВ до 300 В, пределы допускаемой приведенной к концу поддиапазона погрешности измерений напряжения: ± 4,0 % (0,03 В), ± 2,0 % (0,1-0,3 мВ, 1-300 В), ± 1,5 % (1-10 мВ), ± 1,0 % (30-300 мВ);
-
- мультиметр цифровой прецизионный 8508 А (рег . № 25984-03), диапазоны измерений напряжения постоянного тока от 0 до 1050 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± 0,0003 %-U, где U - измеренное значение напряжения, диапазоны измерений силы постоянного тока от 0 до 20 А, пределы допускаемой абсолютной погрешности измерений силы постоянного тока ± 0,0012 %-I, где I - измеренное значение силы постоянного тока;
-
- нагрузка электронная программируемая АКИМ-1310 (рег. № 40237-08), входное напряжение 60 В, сила входного тока 12 А, 240 А, 360 А;
-
- катушка электрического сопротивления Р323 (рег. № 1683-58), номинальное значение электрического сопротивления 0,0001 Ом, кл. т. 0,05;
- катушка электрического сопротивления Р310 (рег. № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл. т. 0,01.
Изготовитель
Компания « Keysight Technologies, Inc», США
1400, Fountain Grove Parkway,
Santa Rosa, CA 95403-1744, USA
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
Источники питания представляют собой программируемые, регулируемые источники постоянного тока и напряжения с одним выходом. Модельный ряд источников питания включает 21 модификацию:
-
- модификации N8731 А, N8732^ N8733А, N8734^ N8735А N8736А N8737А А8738А. А8739А. \8740А. №741А, А8742А с максимальной мощностью на выходе от 3200 до 3400 Вт;
-
- модификации N8754A N8755A N8756A N8757A N8758A N8759A N8760A N8761 А. А8762А с максимальной мощностью на выходе от 5000 до 5200 Вт.
Управление и контроль за режимами работы источников питания осуществляет встроенный в базовый блок микропроцессор. На передней панели источников питания расположены:
-
- жидкокристаллические цифровые индикаторы для отображения параметров напряжения и тока на выходе в цифровой форме;
-
- светодиодные сигнализирующие индикаторы для отображения состояния источника питания в процессе работы;
-
- клавиша включения/выключения источника питания;
-
- функциональные клавиши поворотные переключатели, с помощью которых производится грубая или точная настройка выходного напряжения и тока.
На задней панели источников питания расположены:
-
- выходные разъемы положительной и отрицательной полярности;
-
- разъем питания от сети переменного тока;
-
- разъем для подключения источника питания по интерфейсам USB/LAN/GPIB.
Источники питания имеют встроенный измеритель напряжения и тока обеспечивающий контроль значений воспроизводимого тока и напряжения.
Отличие модификаций источников питания заключается в различных значениях выходных параметров напряжений и токов.
При работе с источниками питания допускается:
-
- параллельное соединение до четырех источников питания с одинаковыми характеристиками для увеличения силы тока на выходе;
-
- последовательное соединение до двух источников питания с одинаковыми характеристиками для увеличения напряжения на выходе.
Внешний вид источников питания с указанием места нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.
При оформлении внешнего вида источников могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
При оформлении внешнего вида источников питания могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Лист № 2
Комплект поставки источника приведен в таблице 5. Таблица 5
|
Наименование |
Тип |
Количество, шт. |
|
Источник питания постоянного тока |
N8731А (или \8732А, или N8733А, или №734А, или \8735А, или №736А, или А8737А, или ^738А, или А8739А, или №740А, или N8741 А, или К8742А, или \8754А, или N8755А, или \8756А, или ^757А, или \8758А, или №759А, или \8760А, или N8761 А. или №762А - по заказу) |
1 |
|
Сетевой кабель |
- |
1 |
|
Держатель сетевого кабеля |
- |
1 |
|
Крышка разъема питания |
- |
1 |
|
Разъем для аналогового управления |
- |
1 |
|
Защитный экран для выходных клемм |
- |
1 |
|
Крепежный комплект для подключения нагрузки к выходным шинам |
- |
1 |
|
Компакт диск с программным обеспечением для автоматизации |
- |
1 |
|
Компакт диск со справочной информацией |
- |
1 |
|
Сертификат заводской калибровки |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
МП-145/447-2009 |
1 |
|
Паспорт |
1 |
источников приведены в
таблицах 2-4.
Таблица 2 - Метрологические характеристики источников питания в режиме стабилизации вы-
ходного напряжения постоянного тока
|
Модификация |
Максимальное напряжение на выходе, В |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, ± |
Нестабильность выходного напряжения постоянного тока, мВ |
Уровень пульсаций выходного напряжения, мВ | |
|
при изменении напряжения питания |
при изменении тока нагрузки | ||||
|
N8731А |
8 |
(0,0005’иуст+4 мВ) |
± 2,8 |
± 6,2 |
± 8 |
|
\8732А |
10 |
(0,0005’Иуст+5 мВ) |
± 3 |
± 6,5 |
± 8 |
|
\8733А |
15 |
(0,0005-Иуст+7,5 мВ) |
± 3,5 |
± 7,25 |
± 8 |
|
А8734А |
20 |
(0,0005’Иуст+10 мВ) |
± 4 |
± 8 |
± 8 |
|
\873,5А |
30 |
(0,0005’Иуст+15 мВ) |
± 5 |
± 9,5 |
± 8 |
|
А8736А |
40 |
(0,0005’иуст+20 мВ) |
± 6 |
± 11 |
± 8 |
|
А8737А |
60 |
(0,0005’иуст+30 мВ) |
± 8 |
± 14 |
± 8 |
|
N8738А |
80 |
(0,0005’Иуст+40 мВ) |
± 10 |
± 17 |
± 25 |
|
А8739А |
100 |
(0,0005’Иуст+50 мВ) |
± 12 |
± 20 |
± 25 |
|
\8740А |
150 |
(0,0005-Иуст+75 мВ) |
± 17 |
± 27,5 |
± 25 |
|
А8741А |
300 |
(0,0005-Иуст+150 мВ) |
± 32 |
± 50 |
± 100 |
|
А8742А |
600 |
(0,0005-иуст+300 мВ) |
± 62 |
± 95 |
± 120 |
|
А8754А |
20 |
(0,00025’Иуст+15 мВ) |
± 2 |
± 8 |
± 10 |
|
А8755А |
30 |
(0,00025’Иуст+22,5 мВ) |
± 3 |
± 9,5 |
± 10 |
|
А8756А |
40 |
(0,00025’Иуст+30 мВ) |
± 4 |
± 11 |
± 10 |
|
А8757А |
60 |
(0,00025’Иуст+45 мВ) |
± 6 |
± 14 |
± 10 |
|
А8758А |
80 |
(0,00025’Иуст+60 мВ) |
± 8 |
± 17 |
± 15 |
|
А8759А |
100 |
(0,00025-Иуст+4 мВ) |
± 10 |
± 20 |
± 15 |
|
\8760А |
150 |
(0,00025-Иуст+112,5 мВ) |
± 15 |
± 27,5 |
± 25 |
|
А8761А |
300 |
(0,00025-Иуст+225 мВ) |
± 30 |
± 50 |
± 60 |
|
А8762А |
600 |
(0,00025-Иуст+450 мВ) |
± 60 |
± 95 |
± 120 |
|
Примечание - |
иуст - значение воспроизводимого напряжения постоянного тока | ||||
Таблица 3 - Метрологические характеристики источников питания в режиме стабилизации си-
лы постоянного тока
|
Модификация |
Максимальный ток на выходе, А |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, ± |
Нестабильность силы постоянного тока на выходе, мА |
Уровень пульсаций силы тока на выходе, мА | |
|
при изменении напряжения питания |
при изменении тока нагрузки | ||||
|
N8731А |
400 |
(0,001’1+800 мА) |
± 42 |
± 85 |
± 1300 |
|
А8732А |
330 |
(0,001’1+660 мА) |
± 35 |
± 71 |
± 1200 |
|
N8733,А |
220 |
(0,001’1+440 мА) |
± 24 |
± 49 |
± 880 |
|
А8734А |
165 |
(0,001’1+330 мА) |
± 18,5 |
± 38 |
± 660 |
|
\873,5А |
110 |
(0,001’1+220 мА) |
± 13 |
± 27 |
± 300 |
|
А8736А |
85 |
(0,001’1+170 мА) |
± 10,5 |
± 22 |
± 200 |
|
А8737А |
55 |
(0,001’1+110 мА) |
± 7,5 |
± 16 |
± 100 |
|
Модификация |
Максимальный ток на выходе, А |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, ± |
Нестабильность силы постоянного тока на выходе, мА |
Уровень пульсаций силы тока на выходе, мА | |
|
при изменении напряжения питания |
при изменении тока нагрузки | ||||
|
N8738А |
42 |
(0,001’1+84 мА) |
± 6,2 |
± 13,4 |
± 80 |
|
\8739А |
33 |
(0,001’1+66 мА) |
± 5,3 |
± 11,6 |
± 70 |
|
\8740А |
22 |
(0,001’1+44 мА) |
± 4,2 |
± 9,4 |
± 60 |
|
А8741А |
11 |
(0,001’1+22 мА) |
± 3,1 |
± 7,2 |
± 20 |
|
А8742А |
5,5 |
(0,001’1+11 мА) |
± 2,6 |
± 6,1 |
± 10 |
|
А8754А |
250 |
(0,001’1+750 мА) |
± 125 |
± 250 |
± 1000 |
|
А8755А |
170 |
(0,001’1+510 мА) |
± 85 |
± 170 |
± 460 |
|
А8756А |
125 |
(0,001’1+375 мА) |
± 62,5 |
± 125 |
± 300 |
|
А8757А |
85 |
(0,001’1+255 мА) |
± 42,5 |
± 85 |
± 150 |
|
А8758А |
65 |
(0,001’1+195 мА) |
± 32,5 |
± 65 |
± 120 |
|
А8759А |
50 |
(0,001’1+150 мА) |
± 25 |
± 50 |
± 100 |
|
\8760А |
34 |
(0,001’1+102 мА) |
± 17 |
± 34 |
± 90 |
|
А8761А |
17 |
(0,001’1+51 мА) |
± 8,5 |
± 17 |
± 30 |
|
А8762А |
8,5 |
(0,001’1+25,5 мА) |
± 4,3 |
± 8,5 |
± 15 |
|
Примечание - |
- значение воспроизводимой силы постоянного тока | ||||
Таблица 4 - Технические характеристики источников питания
|
Наименование характеристики |
Значение характеристики |
|
Напряжение сети питания переменного тока частотой от 50 до 60 Гц, В |
от 190 до 220 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
443 x 423 x 88 |
|
Масса, кг, не более:
|
13 16 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % Условия хранения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от 0 до 40 от 30 до 95 (без конденсации влаги) от минус 20 до 70 от 10 до 95 (без конденсации влаги) |
