Номер по Госреестру СИ: 45463-10
45463-10 Преобразователи вихретоковые
(PES-100)
Назначение средства измерений:
Преобразователи вихретоковые серии PES-100 (далее преобразователи) предназначены для измерений параметров относительной вибрации (вала относительно корпуса), а также радиальных и осевых перемещений валов.
Внешний вид.
Преобразователи вихретоковые
Рисунок № 1

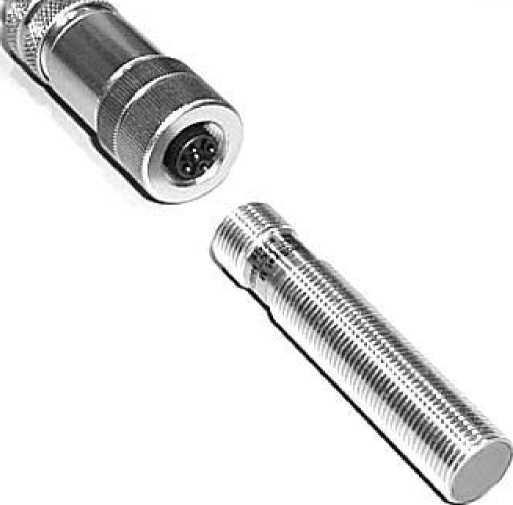

Внешний вид.
Преобразователи вихретоковые
Рисунок № 2
Общие сведения
Дата публикации - 27.08.2020
Срок свидетельства - 20.07.2021
Номер записи -
ID в реестре СИ - 356454
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
PES-106, PES-100,
Производитель
Изготовитель - Фирма "VibroSystM, Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 78
Выдано извещений - 0
Кол-во периодических поверок - 50
Кол-во средств измерений - 23
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№237 от 2017.02.09 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи вихретоковые (PES-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "VibroSystM, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45457-10 01.08.2015 |
Акселерометры , 797 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45463-10 20.07.2021 |
Преобразователи вихретоковые, PES-100 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45697-10 22.05.2025 |
Измерители воздушного зазора, VM Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45700-10 20.07.2025 |
Системы мониторинга состояния и защиты промышленного оборудования многоканальные, PCU-5000 и ZPU-5000 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45701-10 20.07.2025 |
Преобразователи виброперемещения емкостные, PCS-302 и PCS-304 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
52306-12 27.12.2017 |
Преобразователи перемещения вихретоковые, PES-302 и PES-305 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
3 года |
Кто поверяет Преобразователи вихретоковые (PES-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 50 | 0 | 50 | 0 | 50 | 0 | 50 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи вихретоковые (PES-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
5563 | 5563 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорт методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на преобразователи вихретоковые серии PES-100 фирмы «VibroSystM, Inc.», Канада.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым серии PES-1001. Техническая документация фирмы «VibroSystM, Inc.», Канада.
Поверка
Поверка осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».Основные средства поверки:
- микрометрическая головка с ценой деления 0,01 мм 2- го класса точности по ГОСТ 6507-78;
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по ГОСТ Р 8.699-09;
- мультиметр Agilent 34410 А (погрешность ±(0,015 % от отсчета + 0,0004 % от верхнего предела диапазона).
Изготовитель
Фирма «VibroSystM, Inc.», Канада
Адрес: 2727 Jacques-Cartier E. Blvd Longueuil (Quebec) J4N 1L7, Канада
Тел.: +1 450-646-2157
Факс: +1 450-646-2164
Web: http://vibrosystm.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от конструкции). Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
Преобразователи вихретоковые серии PES-100 являются преобразователями параметрического типа и могут работать, начиная с частоты, равной нулю.
Калибровочная характеристика преобразователя зависит от материала ротора.
Преобразователи серии PES-100 имеют модификацию PES-103 и модификацию PES-106, отличающиеся коэффициентом преобразования и диапазоном измерения перемещения.
Для питания преобразователя используется внешний блок питания XPSP-224P. Возможно использование другой модели источника напряжения.
Внешний вид преобразователя вихретокового серии PES-100 показан на рисунке 1.
Рисунок 1.
Таблица 2
|
Преобразователь вихретоковый серии PES-100 |
1 шт. |
|
Паспорт |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 1
|
Наименование характеристики |
PES-103 |
PES-106 |
|
Диапазон измерения, мм |
от 0 до 3 |
от 0 до 6 |
|
Рабочий диапазон частот, Гц |
от 0 до 1 000 | |
|
Номинальный коэффициент преобразования, мА/мм |
5,0 |
2,67 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±10 | |
|
Отклонение коэффициента преобразования от номинального значения в рабочем диапазоне температур, %, не более |
±10 | |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
-3 в середине диапазона | |
|
Нелинейность амплитудной характеристики, %, не более |
±10 | |
|
Нелинейность амплитудной характеристики в рабочем диапазоне температур, %, не более |
±10 | |
|
Выходной сигнал, мА (В) |
от 5 до 20 (от 1 до 10) |
от 4 до 20 (от 0 до 10) |
|
Напряжение питания (пост.), В |
от 15 до 30 | |
|
Диапазон рабочих температур, оС, не более |
от минус 25 до 70 | |
|
Габаритные размеры (диаметрхвысота), мм, не более |
012 х 60 | |
|
Масса, г, не более |
50 | |
