Номер по Госреестру СИ: 45700-10
45700-10 Системы мониторинга состояния и защиты промышленного оборудования многоканальные
(PCU-5000 и ZPU-5000)
Назначение средства измерений:
Системы мониторинга состояния и защиты промышленного оборудования многоканальные PCU-5000 и ZPU-5000 (далее системы) предназначены для измерения и контроля вибрации (виброускорение, виброскорость, виброперемещение), а также других физических величин, характеризующих состояние промышленного оборудования (давление, осевой сдвиг валов, температура, число оборотов ротора) с целью его диагностики для предотвращения повреждения или разрушения работающих механизмов и защиты обслуживающего персонала.

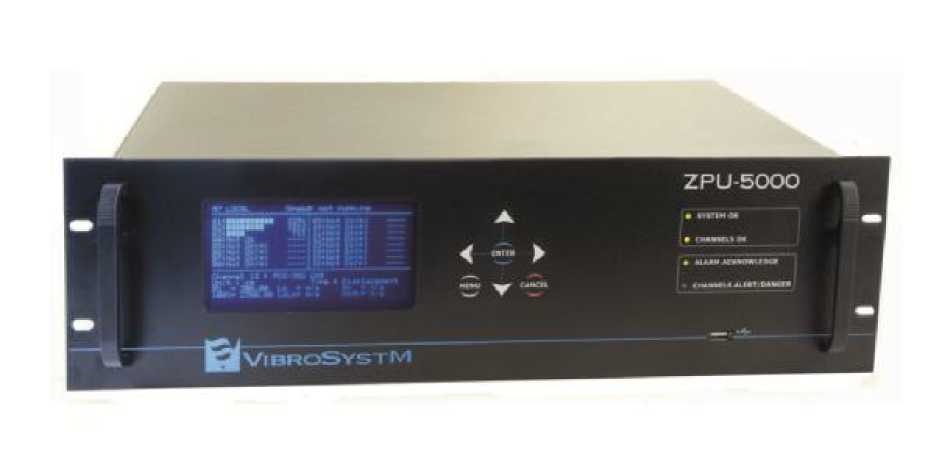

Внешний вид.
Системы мониторинга состояния и защиты промышленного оборудования многоканальные
Рисунок № 1
Общие сведения
Дата публикации - 30.08.2023
Срок свидетельства - 20.07.2025
Номер записи -
ID в реестре СИ - 356711
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
СТЭК-1 -1,0-05-УМ, нет данных , ZPU-5000,
Производитель
Изготовитель - Фирма "VibroSystM, Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 59
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 18
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 376 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№1251 от 2020.07.20 ПРИКАЗ о продлении свидетельств об утв типов СИ
№2629 от 2019.11.05 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
Наличие аналогов СИ: Системы мониторинга состояния и защиты промышленного оборудования многоканальные (PCU-5000 и ZPU-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
45700-10 Системы мониторинга состояния и защиты промышленного оборудования многоканальные (PCU-5000 и ZPU-5000) Фирма "VibroSystM, Inc." (КАНАДА ) |
27926-10 Системы контроля, управления и диагностики (ИТ14) Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ») (РОССИЯ Нижегородская обл., г. Саров) |
|
45700-10 Системы мониторинга состояния и защиты промышленного оборудования многоканальные (PCU-5000 и ZPU-5000) Фирма "VibroSystM, Inc." (КАНАДА ) |
58872-14 Весы платформенные (ВПС) ООО "МЕРА" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "МЕРА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45457-10 01.08.2015 |
Акселерометры , 797 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45463-10 20.07.2021 |
Преобразователи вихретоковые, PES-100 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45697-10 22.05.2025 |
Измерители воздушного зазора, VM Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45700-10 20.07.2025 |
Системы мониторинга состояния и защиты промышленного оборудования многоканальные, PCU-5000 и ZPU-5000 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45701-10 20.07.2025 |
Преобразователи виброперемещения емкостные, PCS-302 и PCS-304 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
1 год |
|
52306-12 27.12.2017 |
Преобразователи перемещения вихретоковые, PES-302 и PES-305 Фирма "VibroSystM, Inc." (КАНАДА ) |
ОТ |
3 года |
Кто поверяет Весы платформенные (ВПС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ЦТР (RA.RU.310555) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 39 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы платформенные (ВПС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
11905 | 7368 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5280 | 7368 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4920 | 7368 |
Программное обеспечение
(ПО) служит для визуализации, сбора, обработки, и архивации измерительных данных, поступающих от датчиков. ПО представляет собой встроенное в анализатор программное обеспечение.
Таблица 1
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие иден-тификацион-ные данные (если есть) |
|
PCU-5000 ZOOM Тревоги и защита |
ZOOM PCU5000 |
не ниже 7.0 |
- |
актуальная версия 7.2 |
|
ZPU-5000 ZOOM Диагно стика |
ZOOM ZPU5000 |
не ниже 7.0 |
- |
актуальная версия 7.2 |
Лист № 3 Всего листов 4 Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений. Защита программы от непреднамеренных воздействий также обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус системы методом наклейки и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на системы мониторинга состояния и защиты промышленного оборудования многоканальные PCU-5000 и ZPU-5000 фирмы «VibroSystM, Inc.», Канада.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым серии PES-100
1. Техническая документация фирмы «VibroSystM, Inc.», Канада.
Поверка
Поверкаосуществляется в соответствии с МП 45700-10 «Системы мониторинга состояния и защиты промышленного оборудования многоканальные PCU-5000 и ZPU-5000, фирмы «VibroSystM, Inc.», Канада. Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИ-ИМС2 0 октября 2010 г.
Лист № 4 Всего листов 4 Основные средства поверки:
- генератор DS 360 (диапазон частот от 10 мГц до 200 кГц; диапазон выходных напряжений от 20 мкВ до 40 В; погрешность установки частоты 25х10-6)
- мультиметр Agilent 34410 А (погрешность ±(0,015 % от отсчета + 0,0004 % от верх -него предела диапазона).
Изготовитель
Фирма «VibroSystM, Inc.», Канада
Адрес: 2727 Jacques-Cartier E. Blvd Longueuil (Quebec) J4N 1L7, Канада
Тел.: +1 450-646-2157; Факс: +1 450-646-2164; Web: http://vibrosystm.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Системы PCU-5000 и ZPU-5000 измеряют и обрабатывают унифицированные сигналы, сигналы от велосиметров и акселерометров (в том числе, ICP), сравнивают измеренные значения с программируемыми установками и выдают управляющий сигнал в систему аварийной зашиты.
Системы построены по блочно-модульному типу и состоят из модуля управления, до восьми аналоговых модулей ввода/вывода в различных комбинациях, определяемых заказом, модуля коммуникации, процессорной платы, дисплея и блока питания, которые размещены в металлическом корпусе. Каждая система может иметь различные модификации в зависимости от количества и типа аналоговых модулей ввода/вывода, предназначенных для измерения различных величин.
Каждый аналоговый модуль ввода/вывода имеет:
-
- 2 входных канала, принимающих и преобразующих сигналы от вибропреобразователей, и сравнивающих преобразованные сигналы с запрограммированными уставками;
-
- 4 выходных сигнала для каждого входа:
о необработанный (Raw) выход по току: 4 20 мА
о необработанный (Raw) выход по напряжению: 0 +10 В
о выход для тренда по току: 4 20 мА
о выход для тренда по напряжению: 0 +10 В
-
- 4 выхода управления внешними реле («сухой контакт»).
Система имеет возможность независимой обработки сигнала для каждого канала:
-
- необработанный (Raw) выход:
о простая интеграция
о двойная интеграция
о без обработки
-
- выход для тренда:
о величина воздушного зазора
о пик-пик значения необработанного (Raw) выходного сигнала
о пиковое значение необработанного (Raw) выходного сигнала
о СКЗ значение необработанного (Raw) выходного сигнала
о минимальное значение необработанного (Raw) выходного сигнала
о максимальное значение необработанного (Raw) выходного сигнала
о без обработки необработанного (Raw) выходного сигнала
о значение вектора (S) необработанных (Raw) значений (X-Y), полученных по двум каналам одного модуля
о максимальное значение вектора (SMAX) из необработанных (Raw) значений (X-Y), полученных по двум каналам одного модуля о угловое значение (0) S вектора.
Лист № 2 Всего листов 4 PCU-5000 и ZPU-5000 имеют одинаковую конструкцию и могут поддерживать все типы аналоговых модулей ввода/вывода в различных комбинациях. Различие состоит только во внутреннем программном обеспечении («прошивке»).
PCU-5000 имеет прошивку ZOOM Тревоги и защита, которая обеспечивает:
- непрерывный и независимый контроль тревог по каждому входу относительно четырёх порогов, устанавливаемых пользователем. Для каждого порога сигнализации имеется «сухой контакт» для управления внешним реле.
ZPU-5000 имеет прошивку ZOOM Диагностика, которая обеспечивает:
- непрерывный и независимый контроль тревог по каждому входу относительно четырёх порогов, устанавливаемых пользователем. Для каждого порога сигнализации имеется «сухой контакт» для управления внешним реле;
- выполняет синхронизированные измерения по подключенным каналам от останова до режима выбега в автоматическом и испытательном режимах (Сигнатура, Полюс, Выборка, Тренд и Тревожные измерения).
Внешний вид систем мониторинга состояния и защиты промышленного оборудования многоканальные PCU-5000 и ZPU-5000 показаны на рисунке 1.
Рисунок 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Максимальное количество измерительных каналов, шт |
16 |
|
Диапазоны входного напряжения, В |
от 0 до 5 от минус 5 до 5 от 0 до 10 от 0 до минус 20 |
|
Диапазон входного тока, мА |
от 4 до 20 |
|
Диапазон установки уровня сигнализации |
цифровой, согласно диапазону измерения измерительного канала |
|
Пределы допускаемой относительной погрешности установки уровня сигнализации, % |
±0,5 |
|
Напряжение питания, В
|
от 105 до 330 от 100 до 240 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от 0 до 50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
483х450х133 |
|
Масса без входных модулей, кг, не более |
8,6 |
|
Масса входного модуля, кг, не более |
0,27 |
