Номер по Госреестру СИ: 45690-10
45690-10 Кондуктометры
(856 Conductivity Module)
Назначение средства измерений:
Кондуктометры 856 Conductivity Module (далее - кондуктометры) предназначены для измерения удельной электрической проводимости (далее - УЭП) растворов с одновременным измерением их температуры и приведением результатов измерений УЭП к номинальной температуре.
Внешний вид.
Кондуктометры
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 30.07.2030
Номер записи -
ID в реестре СИ - 356695
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет данных, модификации нет, Кондуктометр 856 Conductivity Module, Кондуктометр 856 Conductivity Module, Без модификации, 856 Conductivity Module, -,
Производитель
Изготовитель - Фирма "Metrohm AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 87
Выдано извещений - 3
Кол-во периодических поверок - 40
Кол-во средств измерений - 15
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№892 от 2015.07.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
№754 от 2025.04.17 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (25)
Наличие аналогов СИ: Кондуктометры (856 Conductivity Module)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
45690-10 Кондуктометры (856 Conductivity Module) Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
19838-00 Кондуктометры переносные цифровые (КПЦ-026) ООО "Техноприбор" (РОССИЯ г.Москва) |
|
45690-10 Кондуктометры (856 Conductivity Module) Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
83242-21 Кондуктометры (МАРК-603) ООО "ВЗОР" (РОССИЯ г. Нижний Новгород) |
|
45690-10 Кондуктометры (856 Conductivity Module) Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
30266-10 Кондуктометры (МАРК-603) ООО "Взор" (РОССИЯ г.Нижний Новгород) |
Все средства измерений ООО "Взор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15494-07 01.06.2012 |
Титраторы потенциометрические, 700 Titrino и 800 Titrando Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
15496-02 01.07.2007 |
Анализаторы влажности кулонометрические, 684 KF/ 737 KF/ 756 KF Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22232-08 27.12.2029 |
Устройства дозирующие, Dosimat мод. Dosimat 685, Dosimat 765, Dosimat 775, Dosimat 776, DOSINO 700, DOSINO 800, Dosimat plus 865, Dosimat plus 876 Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
25075-08 12.10.2029 |
Титраторы, Titrino (мод. 794, 798, 799), Titrando (мод. 808, 809, 857, 888, 890), Titrino plus (мод. 848, 877) Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
25083-08 08.02.2029 |
pH-метры, 780, 781 pH/Ion, 867 pH Module Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
25879-08 08.02.2024 |
Анализаторы влажности кулонометрические, 831, 756 Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
37481-08 01.06.2024 |
Титраторы автоматические, 870 Titrino plus Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
41210-09 01.09.2014 |
Хроматографы ионные, 850 Professional IC, 881 Compact IC pro, 882 Compact IC plus Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45690-10 30.07.2030 |
Кондуктометры, 856 Conductivity Module Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58751-14 16.09.2029 |
Хроматографы ионные, Metrohm мод. 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62114-15 30.10.2030 |
Анализаторы жидкости, Metrohm модели 912, 913, 914 Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
65245-16 16.09.2021 |
Титраторы, 917 Coulometer и 851 Titrando Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70684-18 28.03.2028 |
Хроматографы ионные, Eco IC Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71326-18 01.06.2024 |
Спектрометры комбинационного рассеяния, MIRA Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71327-18 01.06.2024 |
Спектрофотометры, DS и XDS Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72969-18 30.10.2029 |
Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов, 875 KF Gas Analyzer Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74830-19 23.04.2029 |
Титраторы автоматические, OMNIS Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
78867-20 03.08.2030 |
Титраторы, Metrohm Eco Titrator Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
79171-20 11.09.2030 |
Устройства дозирующие, Eco Dosimat Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
86090-22 08.07.2027 |
Титраторы, Metrohm Eco Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Кондуктометры (МАРК-603)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 6 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «Поверие» (RA.RU.313216) | 8 | 6 | 2 | 0 | 7 | 6 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 4 | 2 | 6 | 0 | 4 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 1 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | |
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Кондуктометры (МАРК-603)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6020 | 3270 |
|
ООО «Поверие» Москва |
2700 | 3270 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
348 | 3270 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3852 | 3270 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3430 | 3270 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Touch Control |
|
Номер версии (идентификационный номер) ПО |
5.900.0010 |
|
Цифровой идентификатор ПО* |
нет данных |
|
Другие идентификационные данные (если имеются) |
нет данных |
Программное обеспечение кондуктометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита ПО в соответствие с Р 50.2.077-2014 соответствует уровню "средний".
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус измерительного преобразователя в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к кондуктометрам 856 Conductivity Module
-
1. ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия».
-
2. ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей».
-
3. Техническая документация фирмы-изготовителя « Metrohm AG», Швейцария.
Изготовитель
Фирма "Metrohm AG", Швейцария,Адрес: Oberdorfstrasse 68, 9101 Herisau, Switzerland телефон: + 41-71-353-85-85 факс: + 41-71-353-89-01
Заявитель
АО “АВРОРА Лаб”, г. Москва Адрес: 119071 Россия, Москва, 2-й Донской проезд, д.10, стр.4;
Тел.: +7(495) 258-83-05/-06/-07
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва» Регистрационный номер 30010-10, 117418, г. Москва, Нахимовский проспект, д. 31 http://www.rostest.ru
Принцип действия кондуктометров основан на измерении электрического сопротивления раствора, находящегося между электродами кондуктометрического датчика, с перерасчетом в величину УЭП.
Определение УЭП и ее приведение к номинальной температуре осуществляется микропроцессором измерительного преобразователя кондуктометра. Значение температуры раствора задается с помощью температурного датчика Pt 1000, входящего в состав кондуктометрического датчика, или отдельного датчика Pt 1000 из комплекта поставки либо в режиме ручной установки температуры.
Значения температурного коэффициента приведения УЭП могут выбираться в диапазоне 0,00 ... 9,99 %/оС, а значения номинальной температуры приведения - в диапазоне рабочих температур кондуктометрических датчиков в зависимости от параметров контролируемых растворов.
Установка параметров и режимов работы кондуктометра производится с помощью выносного сенсорного пульта управления или персонального компьютера.
Измерительные преобразователи, имеющие входные/выходные разъемы USB и MSB, могут быть использованы в составе различных измерительных комплексов, в частности, титраторов и дозаторов.

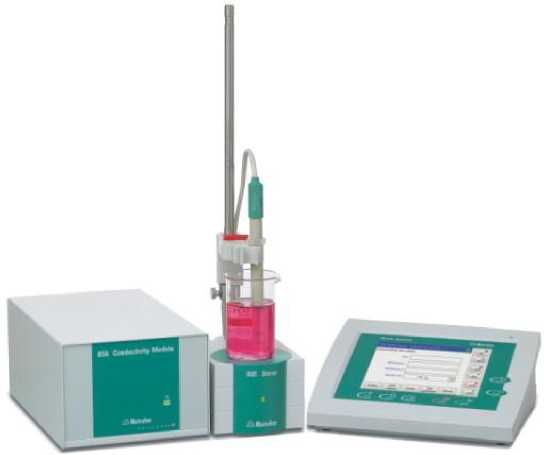

Рис.1 Общий кондуктометров 856 Conductivity Module
|
1 |
Измерительный преобразователь кондуктометра |
1 шт. |
|
2 |
Сенсорный дисплей управления |
1 шт. |
|
3 |
Штатив с держателем датчиков |
1 шт. |
|
4 |
Перемешивающее устройство |
1 шт. |
|
5 |
Кабель электропитания |
1 шт. |
|
6 |
Комплект ЗИП |
1 шт. |
|
7 |
Руководство по эксплуатации на русском языке |
1 шт. |
|
8 |
Методика поверки |
1 шт. |
Комплектация датчиками осуществляется по требованию заказчика в соответствии со спецификацией фирмы-изготовителя
Таблица 2.
|
Наименование характеристики |
Значение характеристики | |||
|
КД1 } |
КД2 } |
КД3 } | ||
|
1. Диапазон измерений УЭП, мСм/см |
от 2Ч0-4 до 10 |
от 1 • 10-3 до10 |
от 240-2 до Ы03 | |
|
2. Интервалы измерения УЭП, мСм/см |
от 240-4 д о 240-3 от 240-3 до 10 |
от Ы0-3 до 540-3 от 5-10-3 до 10 |
от 240-2 до Ы03 | |
|
3. Диапазон измерений температуры и приведения результатов измерений УЭП к номинальной температуре, °С:
|
от минус 10 до плюс 100 от 5 до 70 | |||
|
4. Пределы допускаемой абсолютной погрешности кондуктометра при измерении температуры, °С |
± 0,5 | |||
|
5. Пределы допускаемой погрешности кондуктометра при измерении УЭП, %
от 240-4 до 240-3 мСм/см, %
от 240-3 до 10 мСм/см, % |
+1 +1 |
- |
- | |
от 140’3 до 540’3 мСм/см, %
от 540’3 до 10 мСм/см, % |
+1 +1 | ||
|
- относительной погрешности в интервале от 240"2 до V103 мСм/см, % |
± 5 | ||
|
6. Параметры электропитания переменного тока:
|
от 100 до 240 от 50 до 60 45 | ||
|
145x110x235 3,0 | ||
|
от 5 до 45 от минус 20 до 60 60 | ||
КД1 * Кондуктометрический датчик с Pt-электродами с номинальным значением константы 0,1 см-1
КД2**) Кондуктометрический датчик с номинальными значениями константы от 0,7 до 1 см-1 КД3***) Кондуктометрический датчик с номинальным значением константы 10 см-1.
