Номер по Госреестру СИ: 71326-18
71326-18 Спектрометры комбинационного рассеяния
(MIRA)
Назначение средства измерений:
Спектрометры комбинационного рассеяния MIRA (далее - спектрометры) предназначены для идентификации и измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, по спектрам комбинационного рассеяния в соответствии с аттестованными методами (методиками) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
MIRA
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| 7801153192 ФАРМПРОЕКТ АО | Юридические лица | 1 | 4 | 4,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e4e5c2b3-4c9d-4385-c7b4-5504d4dd2019 | 71326-18 | 2023-03-31 | — | актуальная |
| e4755027-c3fe-ba31-9785-96049f2b88b5 | 71326-18 | 2020-05-07 | 2023-03-31 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.


Программное обеспечение (ПО) MiraCal предназначено для управления работой спектрометров и процессом измерений, а также для хранения и обработки полученных данных. ПО является встроенным, но имеет возможность установки на персональный компьютер. Вход в ПО защищен паролем.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MiraCal |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
наносится на титульный лист руководства по эксплуатации спектрометров печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам комбинационного рассеяния MIRA
Техническая документация фирмы «Metrohm AG», Швейцария
осуществляется по документу МП 010.Д4-18 «ГСИ. Спектрометры комбинационного рассеяния MIRA. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 января 2018 года.
Основные средства поверки:
- Стандартный образец состава раствора бенз(а)пирена в ацетонитриле ГСО 10833-2016 (массовая концентрация бенз(а)пирена от 95 до 105 мкг/см3, границы относительной погрешности аттестованного значения массовой концентрации бенз(а)пирена (при Р=0,95) ±2,0 %).
- Стандартный образец состава толуола ГСО 7814-2000 (массовая доля толуола от 99,7 до 100,0 %, границы допускаемых значений абсолютной погрешности аттестованного значения массовой доли толуола (при Р=0,95) ±0,3 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 2).
Спектрометры представляют собой портативные многоцелевые автоматизированные лабораторные приборы.
Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или Рамановским спектром.
Конструктивно спектрометры состоят из источника возбуждения спектров, системы регистрации Рамановских спектров и электронного блока, объединенных в едином корпусе.
В качестве источника возбуждения спектров в спектрометрах используется лазер с мощностью до 100 мВт и длиной волны 785 нм.
Для регистрации спектров комбинационного рассеяния используется монохроматор со сменными дифракционными решетками. Спектрометры MIRA могут быть оборудованы дополнительными аксессуарами (держателями для виал, линзами для прямых измерений и т.п.).
Спектрометры MIRA применяются в различных сферах производства. В зависимости от сферы применения в память спектрометров устанавливаются различные библиотеки фундаментальных спектров комбинационного рассеяния, спектрометры для фармацевтических производств снабжены встроенным считывателем штрих-кодов.
Общий вид спектрометров представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 2.
Пломбирование спектрометров не предусмотрено.
Рисунок 1 - Общий вид Спектрометров комбинационного рассеяния MIRA

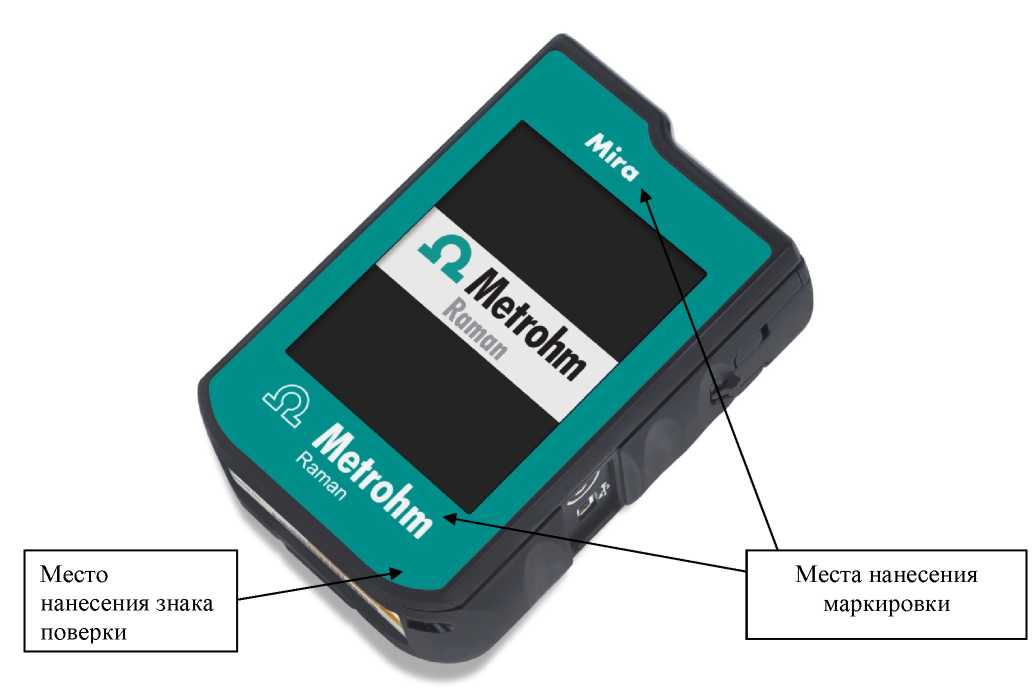

Места нанесения маркировки
Место нанесения знака поверки
Рисунок 2 - Обозначение мест нанесения знака поверки и маркировки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометры комбинационного рассеяния MIRA |
- |
1шт. |
|
Специальная упаковка |
- |
1шт. |
|
Образец калибровочный |
- |
1шт. |
|
Набор аксессуаров 1) |
- |
1шт. |
|
Флеш-карта с ПО и полными версиями руководства по эксплуатации и руководства по эксплуатации ПО |
8.105.8020RU |
1шт. |
|
Руководство по эксплуатации |
8.922.8001RU |
1экз. |
|
Методика поверки |
МП 010.Д4-18 |
1экз. |
|
1) Поставляется по требованию заказчика | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, см-1 |
от 400 до 2300 |
|
Пределы допускаемой относительной погрешности шкалы волновых чисел, % |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральное разрешение, см-1, не более |
14 |
|
Длина волны лазера возбуждения, нм |
785 |
|
Отношение сигнал/шум (для одиночного сканирования), не менее |
30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
131х85х39 |
|
Масса, кг, не более |
0,7 |
|
Параметры электрического питания - напряжение переменного тока, В 1) |
от 100 до 240 |
|
- частота переменного тока, Гц |
50±1 |
|
- напряжение постоянного тока, В 2) |
3 |
|
Потребляемая мощность, мА, не более |
1000 |
|
Условия эксплуатации: температура окружающей среды, оС |
от +15 до +35 |
|
относительная влажность, %, не более |
93 |
|
