Номер по Госреестру СИ: 45776-10
45776-10 Преобразователи термоэлектрические
(MBT (мод. 5111, 5113))
Назначение средства измерений:
Преобразователи термоэлектрические серии MBT (модели 5111, 5113) (далее по тексту - термопреобразователи или ТП) предназначены в зависимости от модели для измерений и контроля температуры газообразных сред (в т.ч. выхлопных газов), как нейтральных, так и агрессивных.
Аналитический паспорт типа средства измерений
45776-10 — Преобразователи термоэлектрические
MBT (мод. 5111, 5113)
Фирма "Danfoss A/S"
ДАНИЯ
МПИ: 2 года
Действует
5
организаций4
владельцев2
версий47
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
5
Организаций-поверителей
эффективное число: 3
4
Владельцев СИ
эффективное число: 3.9
30
Экземпляров СИ
по агрегатам владельцев / организаций
63.8%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
63.8%
Поверки юрлиц
доля в общем объёме
2 134 ₽
Средневзвешенная цена
медиана: 2 126 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
3 300
Концентрация поверителей
HHI; доля топ-5: 100%
2 533
Концентрация владельцев
HHI; доля топ-5: 100%
5
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
51
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 47 поверок; пик пришёлся на 2019 год (10).
- Последний завершённый год показал рост на 33.3% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 1.7%.
- Рынок представлен 5 организациями; концентрация высокая (HHI 3300), доля топ-5 — 100%.
- В базе найдено 4 владельцев и 30 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 2 134 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2019 — 10
Долгосрочный CAGR: 1.7%
Активных версий: 1
Ценовой диапазон: 1 641–2 509 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Газпромнефть-Приразломное" | Юридические лица | 8 | 8 | 1,00 |
| ООО "Газпром Нефть Шельф" ИНН 7725610285 | Юридические лица | 8 | 8 | 1,00 |
| ООО «Газпром нефть шельф» ИНН 7725610285 | Юридические лица | 8 | 8 | 1,00 |
| Юр. Лицо | Юридические лица | 6 | 6 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| f8185a98-46a5-d8b5-a5c1-510cfa076ffd | 45776-10 | 2020-07-24 | — | актуальная |
| e3aea8c5-c288-9b8d-3a89-49f8c01bd2a0 | 45776-10 | 2020-05-07 | 2020-07-24 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства - 29.06.2025
Номер записи -
ID в реестре СИ - 356791
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
MBT 5111, MBT, мод. 5111, MBT (мод. 5111, 5113), MBT5113, MBT, модель 5111
Производитель
Изготовитель - Фирма "Danfoss A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок - 47
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 14
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№1135 от 2020.06.29 ПРИКАЗ продление типов СИ 17 шт
Наличие аналогов СИ: Преобразователи термоэлектрические (MBT (мод. 5111, 5113))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
45776-10 Преобразователи термоэлектрические (MBT (мод. 5111, 5113)) Фирма "Danfoss A/S" (ДАНИЯ ) |
71718-18 Термопреобразователи сопротивления (ТПС) Общество с ограниченной ответственностью Научно-производственное объединение "Вакууммаш" (ООО НПО "Вакууммаш") (РОССИЯ г. Ижевск) |
Все средства измерений Фирма "Danfoss A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13932-02 01.04.2007 |
Расходомеры-счетчики вихревые, Vorflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13932-94 01.05.1999 |
Расходомеры вихревые, VORFLO Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13932-98 01.10.2003 |
Расходомеры вихревые, Vorflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13933-94 01.05.1999 |
Расходомеры ультразвуковые, SONOFLO Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13934-02 01.04.2007 |
Расходомеры-счетчики массовые, Massflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13934-94 01.05.1999 |
Расходомеры массовые, Massflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13934-98 01.10.2003 |
Расходомеры массовые, Massflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13935-02 01.04.2007 |
Расходомеры-счётчики электромагнитные, Magflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13935-94 01.05.1999 |
Расходомеры электромагнитные, Magflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13935-98 01.10.2003 |
Расходомеры электромагнитные, Magflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
13936-94 01.05.1999 |
Теплосчетчики ультразвуковые, EEM-1 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13937-94 01.05.1999 |
Тепломеры ультразвуковые, SONOCAL Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14505-02 01.04.2007 |
Теплосчетчики, Vorflo/F Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14505-95 01.04.2000 |
Теплосчетчики, VORFLO/F Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14505-98 01.10.2003 |
Теплосчетчики, Vorflo/F Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14506-02 01.04.2007 |
Расходомеры-счетчики ультразвуковые, Sonoflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14506-95 01.04.2000 |
Расходомеры ультразвуковые, SONOFLO мод. SONO 4100/3000, SONO 3300/3000, SONO 3110/3000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14506-98 01.10.2003 |
Расходомеры ультразвуковые, Sonoflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
14507-95 01.04.1998 |
Теплосчетчики, EEM-QII, EEM-VS/VM Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15891-96 01.01.2002 |
Теплосчетчики, Sonokit Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15892-96 01.01.2002 |
Счетчики холодной и горячей воды, EEM-VS, EEM-VM Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - хол. | |
|
15893-02 01.04.2007 |
Тепловычислители, Infocal 5 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15893-96 01.01.2002 |
Тепловычислители, EEM-C Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15894-96 01.01.2002 |
Теплосчетчики, EEM-C-QII-QW Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15895-96 01.01.2002 |
Теплосчетчики, Sonocal 1 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17733-02 01.04.2007 |
Расходомеры-счетчики ультразвуковые, Sonokit Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17733-98 01.10.2003 |
Расходомеры-счетчики ультразвуковые, Sonokit Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
17734-00 01.10.2003 |
Расходомеры-счетчики ультразвуковые, EEM-QII и SONOFLO мод. SONO 2500 CT Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
17734-02 01.04.2007 |
Расходомеры-счетчики ультразвуковые, Sonoflo мод. Sono 2500 CT Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17734-98 01.10.2003 |
Расходомеры-счетчики ультразвуковые, EEM-QII и SONO 2500 CT Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
17735-02 01.04.2007 |
Теплосчетчики, Sonocal мод. 2000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17735-04 01.04.2009 |
Теплосчетчики, Sonocal мод. 2000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17735-98 01.10.2003 |
Теплосчетчики, Sonocal мод. 2000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17736-02 01.04.2007 |
Теплосчетчики, Sonocal мод. 3000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17736-98 01.10.2003 |
Теплосчетчики, Sonocal мод. 3000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17737-98 01.10.2003 |
Теплосчетчики, EEM-CP Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17738-98 01.10.2003 |
Теплосчетчики, EEM-QIII Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17744-02 01.05.2007 |
Анализаторы растворенного в воде кислорода, Evita OXY Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
17744-98 01.10.2003 |
Анализаторы растворенного в воде кислорода, EVITA OXY Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
18191-99 |
Устройства сбора и передачи данных, USPD Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
22660-02 01.04.2007 |
Устройства поверочные, Magflo Verificator Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
22870-02 01.05.2007 |
Термопреобразователи сопротивления платиновые, AKS и MBT Фирма "Danfoss A/S" (ДАНИЯ ) |
2 года | |
|
23068-02 01.06.2007 |
Преобразователи давления измерительные, MBS, AKS и EMP 2 Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
23068-08 15.02.2023 |
Преобразователи давления измерительные, MBS, EMP 2 Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ МП |
2 года |
|
45082-10 01.08.2015 |
Преобразователи давления измерительные, MBS 1700 и MBS 1750 Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ |
2 года; для датчиков с допуск. осн. погрешностью ±1 % - 4 года |
|
45776-10 29.06.2025 |
Преобразователи термоэлектрические, MBT (мод. 5111, 5113) Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ |
2 года |
|
45778-10 29.06.2025 |
Термометры сопротивления платиновые, MBT (мод. 153, 3260, 3270, 5116, 5250, 5252, 5260, 5310, 5410, 5722) Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ |
2 года; 1 год - для ТС с допуском 1/6 DIN B и для ТС мод. 5116 при номинальной температуре применения свыше +400 °С |
|
46108-10 01.08.2015 |
Системы измерительные, INDIV AMR Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ |
4 года |
|
66165-16 |
Сигнализаторы фреона, R22 GDHC Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
33296-06 01.12.2011 |
Преобразователи давления измерительные, MBS 3000, MBS 4510 Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
23068-08 01.05.2013 |
Преобразователи давления измерительные, MBS, EMP 2 Фирма "Danfoss A/S" (ДАНИЯ ) |
2 года |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Преобразователи термоэлектрические (MBT (мод. 5111, 5113))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СНЭМА-СЕРВИС" (1479) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 24 | 0 | 24 | 0 | 24 | 0 | 24 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Преобразователи термоэлектрические (MBT (мод. 5111, 5113))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
2509 | 2509 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Паспорта и Руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленную к термопреобразователю.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в РЭ и в паспорте на термопреобразователи.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим серии MBT (модели 5111, 5113)
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки»
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки:
-
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;
-
- термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур от плюс 50 до плюс 700 °С;
-
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности изменения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-R+5-10’4), где R - измеряемое сопротивление, Ом;
-
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;
-
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Изготовитель
фирма Danfoss A/S, Дания.Nordborgvej 81, 6430 Nordborg
Заявитель
ООО «Данфосс», (представительство в РФ) Адрес: 143581, Московская область, Истринский район, с./пос. Павловская Слобода, дер.Лешково, д.217. тел./факс: +7 (495) 792-57-57
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи представляют собой измерительную вставку, которая состоит из одного чувствительного элемента - термопары с номинальной статической характеристикой преобразования (НСХ) типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-2) с минеральной изоляцией (MgO) термоэлектродов и с изолированными или заземленными рабочими спаями, помещенных в виброустойчивый и устойчивый к изгибам защитный чехол из нержавеющей стали, имеющий выводной кабель в оболочке из силикона или тефлона с компенсационными проводами (ТП модели 5111), или помещенный в защитную гильзу из нержавеющей стали, соединенную со стальной клеммной головкой типа DIN B (ТП модели 5113). Защитный чехол термопреобразователей модели 5111 может изготавливаться как прямой, так и угловой формы.
Монтаж термопреобразователей на объектах измерений осуществляется при помощи неподвижного или подвижного штуцеров, резьбового соединения, или путем свободной установки в патрубке.

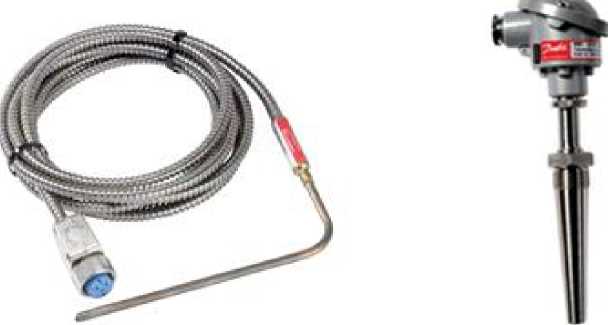

Фотографии общего вида преобразователей термоэлектрических серии MBT (модели 5111, 5113) представлены на рисунке 1.
MBT 5111
MBT 5113
Рис. 1 Преобразователь термоэлектрический серии MBT
В комплект поставки термопреобразователя входят:
-
- термопреобразователь (модель и исполнение - в соответствии с заказом) - 1 шт.;
-
- Руководство по эксплуатации (на русском языке) (по дополнительному заказу) - 1 экз.;
-
- Паспорт (на русском языке) - 1 экз.
По дополнительному заказу могут поставляться различные монтажные приспособления, защитные гильзы (для модели 5111) и другие аксессуары, перечисленные в технической документации фирмы-изготовителя.
Диапазон измеряемых температур (в зависимости от модели термопреобразователя), °С:
|
5111: |
от минус 40 до плюс 800; |
|
5113: |
от минус 50 до плюс 800; |
Условное обозначение номинальной статической характеристики преобразования (НСХ) ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1): K
Класс допуска ТП: 2
Пределы допускаемого отклонения ТЭДС ЧЭ от НСХ, °С:
в диапазоне от минус 50 до плюс 333 °С : ± 2,5;
в диапазоне св. плюс 333 до плюс 800 °С: ±0,00757
Электрическое сопротивление изоляции при температуре (25±10) °С
и относительной влажности воздуха от 30 до 80 %, МОм, не менее: 100
Время термической реакции, с:
t 0,5/t 0,9 в водной среде (0,2 м/c): от 2 до 30 / от 5 до 95;
t 0,5/t 0,9 в воздушной среде (1 м/c): от 10 до 150 / от 30 до 490
Длина монтажной части термопреобразователя (в зависимости от модели и исполнения термопреобразователя), мм: от 80 до 300
Диаметр монтажной части термопреобразователя (в зависимости от модели и исполнения термопреобразователя), мм: от 6 до 24
Температура окружающей среды, соответствующая рабочим условиям эксплуатации термопреобразователей, °С:
для ТП модели 5111: от минус 40 до плюс 200 (с силиконовой оболочкой кабеля),
от минус 40 до плюс 260 (с тефлоновой оболочкой кабеля) для ТП модели 5113: от минус 50 до плюс 90
Степень защиты от проникновения воды и пыли по ГОСТ 14254-96 (МЭК 60529) (в зависимости от модели и исполнения термопреобразователей): IP65.
