Номер по Госреестру СИ: 66165-16
66165-16 Сигнализаторы фреона
(R22 GDHC)
Назначение средства измерений:
Сигнализаторы фреона R22 GDHC предназначены для измерения объемной доли фреона R22 (хлордифторметан, CHClF2) в воздухе и выдачи сигнализации о превышении установленного порогового значения.

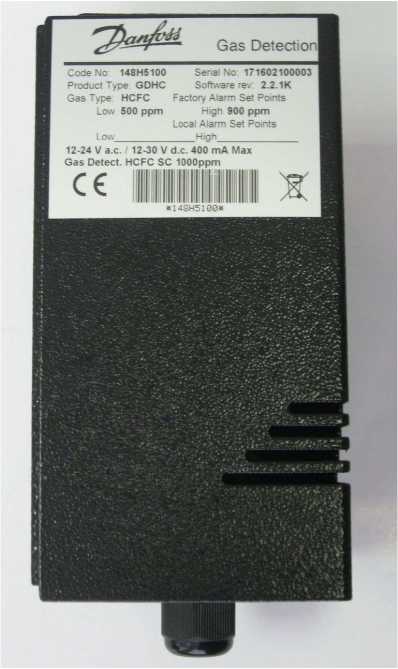

Внешний вид.
Сигнализаторы фреона
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157600
ID в реестре СИ - 380000
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
R22 GDHC, GDHC,
Производитель
Изготовитель - Фирма "Danfoss A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 27
Выдано извещений - 1
Кол-во периодических поверок - 19
Кол-во средств измерений - 7
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1937 от 2019.08.20 О переоформлении свидетельства об утверждении типа средств измерений Весы вагонные для статического взвешивания и взвешивания в движении вагонов и поездов "РТВ"
№1946 от 2016.12.22 Об утверждении типов СИ (44 позиции)
Наличие аналогов СИ: Сигнализаторы фреона (R22 GDHC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Danfoss A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13932-02 01.04.2007 |
Расходомеры-счетчики вихревые, Vorflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13932-94 01.05.1999 |
Расходомеры вихревые, VORFLO Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13932-98 01.10.2003 |
Расходомеры вихревые, Vorflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13933-94 01.05.1999 |
Расходомеры ультразвуковые, SONOFLO Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13934-02 01.04.2007 |
Расходомеры-счетчики массовые, Massflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13934-94 01.05.1999 |
Расходомеры массовые, Massflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13934-98 01.10.2003 |
Расходомеры массовые, Massflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13935-02 01.04.2007 |
Расходомеры-счётчики электромагнитные, Magflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13935-94 01.05.1999 |
Расходомеры электромагнитные, Magflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13935-98 01.10.2003 |
Расходомеры электромагнитные, Magflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
13936-94 01.05.1999 |
Теплосчетчики ультразвуковые, EEM-1 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
13937-94 01.05.1999 |
Тепломеры ультразвуковые, SONOCAL Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14505-02 01.04.2007 |
Теплосчетчики, Vorflo/F Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14505-95 01.04.2000 |
Теплосчетчики, VORFLO/F Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14505-98 01.10.2003 |
Теплосчетчики, Vorflo/F Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14506-02 01.04.2007 |
Расходомеры-счетчики ультразвуковые, Sonoflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14506-95 01.04.2000 |
Расходомеры ультразвуковые, SONOFLO мод. SONO 4100/3000, SONO 3300/3000, SONO 3110/3000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
14506-98 01.10.2003 |
Расходомеры ультразвуковые, Sonoflo Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
14507-95 01.04.1998 |
Теплосчетчики, EEM-QII, EEM-VS/VM Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15891-96 01.01.2002 |
Теплосчетчики, Sonokit Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15892-96 01.01.2002 |
Счетчики холодной и горячей воды, EEM-VS, EEM-VM Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - хол. | |
|
15893-02 01.04.2007 |
Тепловычислители, Infocal 5 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15893-96 01.01.2002 |
Тепловычислители, EEM-C Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15894-96 01.01.2002 |
Теплосчетчики, EEM-C-QII-QW Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
15895-96 01.01.2002 |
Теплосчетчики, Sonocal 1 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17733-02 01.04.2007 |
Расходомеры-счетчики ультразвуковые, Sonokit Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17733-98 01.10.2003 |
Расходомеры-счетчики ультразвуковые, Sonokit Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
17734-00 01.10.2003 |
Расходомеры-счетчики ультразвуковые, EEM-QII и SONOFLO мод. SONO 2500 CT Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
17734-02 01.04.2007 |
Расходомеры-счетчики ультразвуковые, Sonoflo мод. Sono 2500 CT Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17734-98 01.10.2003 |
Расходомеры-счетчики ультразвуковые, EEM-QII и SONO 2500 CT Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | |
|
17735-02 01.04.2007 |
Теплосчетчики, Sonocal мод. 2000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17735-04 01.04.2009 |
Теплосчетчики, Sonocal мод. 2000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17735-98 01.10.2003 |
Теплосчетчики, Sonocal мод. 2000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17736-02 01.04.2007 |
Теплосчетчики, Sonocal мод. 3000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17736-98 01.10.2003 |
Теплосчетчики, Sonocal мод. 3000 Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17737-98 01.10.2003 |
Теплосчетчики, EEM-CP Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17738-98 01.10.2003 |
Теплосчетчики, EEM-QIII Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
17744-02 01.05.2007 |
Анализаторы растворенного в воде кислорода, Evita OXY Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
17744-98 01.10.2003 |
Анализаторы растворенного в воде кислорода, EVITA OXY Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
18191-99 |
Устройства сбора и передачи данных, USPD Фирма "Danfoss A/S" (ДАНИЯ ) |
4 года | |
|
22660-02 01.04.2007 |
Устройства поверочные, Magflo Verificator Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
22870-02 01.05.2007 |
Термопреобразователи сопротивления платиновые, AKS и MBT Фирма "Danfoss A/S" (ДАНИЯ ) |
2 года | |
|
23068-02 01.06.2007 |
Преобразователи давления измерительные, MBS, AKS и EMP 2 Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
23068-08 15.02.2023 |
Преобразователи давления измерительные, MBS, EMP 2 Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ МП |
2 года |
|
45082-10 01.08.2015 |
Преобразователи давления измерительные, MBS 1700 и MBS 1750 Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ |
2 года; для датчиков с допуск. осн. погрешностью ±1 % - 4 года |
|
45776-10 29.06.2025 |
Преобразователи термоэлектрические, MBT (мод. 5111, 5113) Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ |
2 года |
|
45778-10 29.06.2025 |
Термометры сопротивления платиновые, MBT (мод. 153, 3260, 3270, 5116, 5250, 5252, 5260, 5310, 5410, 5722) Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ |
2 года; 1 год - для ТС с допуском 1/6 DIN B и для ТС мод. 5116 при номинальной температуре применения свыше +400 °С |
|
46108-10 01.08.2015 |
Системы измерительные, INDIV AMR Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ |
4 года |
|
66165-16 |
Сигнализаторы фреона, R22 GDHC Фирма "Danfoss A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
33296-06 01.12.2011 |
Преобразователи давления измерительные, MBS 3000, MBS 4510 Фирма "Danfoss A/S" (ДАНИЯ ) |
1 год | |
|
23068-08 01.05.2013 |
Преобразователи давления измерительные, MBS, EMP 2 Фирма "Danfoss A/S" (ДАНИЯ ) |
2 года |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Сигнализаторы фреона (R22 GDHC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 19 | 3 | 0 | 19 | 1 | 19 | 0 | 19 | ||
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 8 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Сигнализаторы фреона (R22 GDHC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сигнализаторы имеют встроенное ПО, разработанное изготовителем специально для решения задач измерения объемной доли фреона R22 (хлордифторметан, CHClF2) в воздухе и выдачи сигнализации о превышении установленного порогового значения.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- диагностику аппаратной части сигнализатора;
- сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- проведение градуировки сигнализатора;
- формирование цифрового выходного сигнала;
- формирование аналогового выходного сигнала.
Программное обеспечение идентифицируется по номеру версии на наклейке на плате микроконтроллера и указанному на табличке на корпусе сигнализатора.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GDHC |
|
Номер версии (идентификационный номер) ПО |
2.2.1К |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.
Сигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - высокий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус сигнализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сигнализаторам фреона R22 GDHC
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов . Общие технические условия.
-
3 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
4 Техническая документация фирмы «Danfoss A/S», Дания.
Поверка
Поверкаосуществляется по документу МП-242-2047-2016 «Сигнализаторы фреона R22 GDHC. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 02.09.2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси фреон R22 - воздух (ГСО 10549-2014), выпускаемые по ТУ 2114-014-20810646-2014 в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Danfoss A/S», Дания
Адрес: DK-6430, Nordborg, Дания
Заявитель
ОАО «Красный октябрь», Москва
Адрес: 107140, Москва, ул. М. Красносельская, д. 7, стр. 24
Тел. : (495) 982-56-32, факс (495) 982-56-34
Е-mail: ko@redoct.biz
ИНН 7706043263
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
http://www.vniim.ru
Е-mail: info@vniim.ru
Сигнализаторы фреона R22 GDHC (далее - сигнализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.
Принцип действия сигнализаторов полупроводниковый, основанный на изменении проводимости полупроводникового чувствительного элемента при воздействии на него молекул определяемого компонента.
Способ отбора пробы - диффузионный.
Конструктивно сигнализаторы выполнены одноблочными в металлическом корпусе.
Способ установки - крепление на стену.
Внутри корпуса сигнализатора находятся материнская плата и плата датчика. На материнской плате находятся разъемы для подключения питания и съема выходных сигналов, потенциометры настройки порогов срабатывания сигнализации, кнопка сброса сигнализации, переключатель, настраивающий адрес датчика при работе с цифровым интерфейсом и светодиоды, свидетельствующие о наличии питания и превышении установленных порогов срабатывания сигнализации. На плате датчика находятся полупроводниковый чувствительный элемент и потенциометры настройки нулевых показаний и чувствительности.
Сигнализаторы обеспечивают выполнение следующих основных функций:
-
- непрерывное измерение объемной доли определяемого компонента в воздухе;
-
- выдачу унифицированного нелинеаризованного аналогового сигнала по току (4-20) мА и напряжению (0-10) В и (0-5) В в диапазоне показаний;
-
- выдачу цифрового сигнала, интерфейс RS 485;
-
- переключение контактов реле и световую сигнализацию при срабатывании установленных порогов.
Сигнализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
Степень защиты корпуса сигнализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды IP30 по ГОСТ 14254-96.
Внешний вид сигнализаторов и схема пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
Место пломбировки от несанкционированного доступа
Рисунок 1 - Внешний вид сигнализатора фреона R22 GDHC, вид спереди
Рисунок 2 - Внешний вид сигнализатора фреона R22 GDHC, вид сбоку
Таблица 2 -
|
Параметр |
Значение |
|
Пороги срабатывания сигнализации, объемная доля фреона R22, млн-1:
|
500 800 |
|
Пределы допускаемой основной абсолютной погрешности срабатыва--1 ния, млн :
|
не нормированы ±200 |
|
Диапазон показаний по аналоговому выходу, объемная доля фреона R22, млн-1 |
от 0 до 1000 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Параметр |
Значение |
|
Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Время прогрева сигнализатора, мин, не более |
5 |
|
Предел допускаемого времени срабатывания, с |
300 |
|
Габаритные размеры сигнализатора, мм, не более:
|
185 145 80 |
|
Масса сигнализатора, кг, не более |
1,1 |
|
Электрическое питание сигнализатора осуществляется постоянным током в диапазоне напряжений, В |
от 12 до 24 |
|
Максимальная электрическая мощность, потребляемая сигнализаторами, Вт, не более |
4 |
|
Средняя наработка на отказ, ч |
20 000 |
|
Средний срок службы, лет* |
10 |
|
Условия эксплуатации o
|
от -20 до +50 от 5 до 90 от 90 до 110 |
|
Примечание * - без учета срока службы полупроводникового чувствительного элемента. | |
