Номер по Госреестру СИ: 46558-11
46558-11 Толщиномеры магнитные
(Magna-Mike 8500)
Назначение средства измерений:
Толщиномеры магнитные Magna-Mike 8500 (далее - толщиномеры) предназначены для измерений толщины изделий из неферромагнитных материалов с радиусом кривизны поверхности до 0,795 мм.
Внешний вид.
Толщиномеры магнитные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 25.03.2016
Номер записи - 135213
ID в реестре СИ - 357613
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Толщиномер магнитный Magna-Mike 8500, Толщиномер магнитный "MAGNA-MIKE 8500", Поверка, Нет модификации, нет данных , Magna-Mike 8600, Magna-Mike 8500,, Magna-Mike 8500, 8500, -, "MAGNA-MIKE 8500",
Производитель
Изготовитель - Компания "Olympus NDT, Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 144
Выдано извещений - 4
Кол-во периодических поверок - 79
Кол-во средств измерений - 37
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 816 дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2011.03.25 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 46550-11 по 46570-11)
№504 от 2017.03.10 О продлении срока действия свидетельств (44 позиции)
Наличие аналогов СИ: Толщиномеры магнитные (Magna-Mike 8500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Olympus NDT, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35582-12 14.12.2017 |
Дефектоскопы ультразвуковые, EPOCH XT Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45011-10 01.08.2015 |
Дефектоскопы ультразвуковые, EPOCH LTC Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45012-10 01.08.2015 |
Дефектоскопы ультразвуковые, EPOCH 1000, EPOCH 1000iR, EPOCH 1000i Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45013-10 01.08.2015 |
Дефектоскопы ультразвуковые, OmniScan iX Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46074-11 25.01.2016 |
Дефектоскопы ультразвуковые, EPOCH LT Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46558-11 25.03.2016 |
Толщиномеры магнитные, Magna-Mike 8500 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46559-11 25.03.2016 |
Толщиномеры ультразвуковые, 35, 35DL, 35HP, 35DL-HP, MG2, MG2-XT, MG2-DL, 26MG Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48503-11 15.12.2016 |
Дефектоскопы ультразвуковые, EPOCH 600 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48504-11 15.12.2016 |
Толщиномеры ультразвуковые, 38DL PLUS Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48833-12 08.12.2026 |
Дефектоскопы ультразвуковые, OmniScan MX2 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
54221-13 16.07.2018 |
Толщиномеры магнитные, Magna-Mike 8600 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
54886-13 18.09.2018 |
Толщиномеры ультразвуковые, 45MG Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
56321-14 14.12.2024 |
Системы автоматического ультразвукового контроля, PipeWIZARD Компания "Olympus NDT, Inc." (КАНАДА ) |
1 год | |
|
64843-16 31.08.2021 |
Дефектоскопы вихретоковые, OmniScan MX с модулями ECT и ECA Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ МП |
1 год |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Толщиномеры магнитные (Magna-Mike 8500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 11 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 1 | 0 | 5 | 0 | 6 | 0 | 5 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 7 | 0 | 7 | 0 | 5 | 0 | 5 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 4 | 1 | 5 | 0 | 4 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 17 | 0 | 14 | 2 | 12 | 0 | 9 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 3 | 0 | 6 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 12 | 0 | 8 | 0 | 8 | ||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 0 | 7 | 1 | 5 | 0 | 5 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Толщиномеры магнитные (Magna-Mike 8500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3800 | 4688 |
|
ФБУ Липецкий ЦСМ Липецкая область |
3659 | 4688 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
3978 | 4688 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
3978 | 4688 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
3978 | 4688 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус электронного блока толщиномера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Толщиномеры магнитные Magna-Mike 8500. Руководство по эксплуатации», 2003 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам магнитным Magna-Mike 8500:Техническая документация компании «Olympus NDT, Inc.».
Поверка
Поверкаосуществляется по документу «Толщиномеры магнитные Magna-Mike 8500. Методика поверки МП 2512-0014-2010», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в октябре 2010 г.
В перечень основного поверочного оборудования входят меры толщины покрытий ELCOMETER 990 (Госреестр № 37535-08).
Изготовитель
Компания «Olympus NDT, Inc.», США(торговая марка «PANAMETRICS-NDT») Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA www.olympus-ims.com
Принцип действия толщиномеров основан на методе эффекта Холла.
Толщина изделия измеряется путем установки шарика на одну сторону измеряемого изделия и магнитного преобразователя на противоположную сторону. Чувствительный элемент преобразователя измеряет расстояние между наконечником преобразователя и шариком.
Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока и преобразователя, соединенных кабелем. Толщиномеры комплектуются стальными шариками, которые используются при проведении измерений и настройке толщиномера.
На передней панели корпуса электронного блока толщиномера расположены жидкокристаллический дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек. На верхней панели корпуса расположены разъем RS-232, разъемы для подключения преобразователя, зарядного устройства и ножного переключателя. Степень защиты корпуса электронного блока от внешних воздействий по ГОСТ 14254 IP 65.
Толщиномеры используются с преобразователями серий 801PR и 802PR, изготавливаемые компанией «Olympus NDT, Inc.» под торговой маркой «PANAMETRICS-NDT». Преобразователи отличаются радиусом и материалом наконечника. Преобразователи серии 802 PR оснащены дополнительной кнопкой «MAX» (максимальное значение), которая может выполнять функции кнопок «MEAS» (измерение), «SEND» (передать) или «SAVE» (сохранить).
Толщиномеры оснащены звуковой сигнализацией в случае превышения установленных пороговых значений толщины.
Толщиномеры поддерживают возможность работы с программным обеспечением WIN8500 для передачи данных в компьютер напрямую в таблицу Excel, сохранения результатов измерений.
К толщиномеру может быть подключен ножной переключатель для выполнения функций передачи, сохранения или проведения измерений.
В комплект поставки входят калибровочные образцы для настройки толщиномеров.
лист № 2
всего листов 4

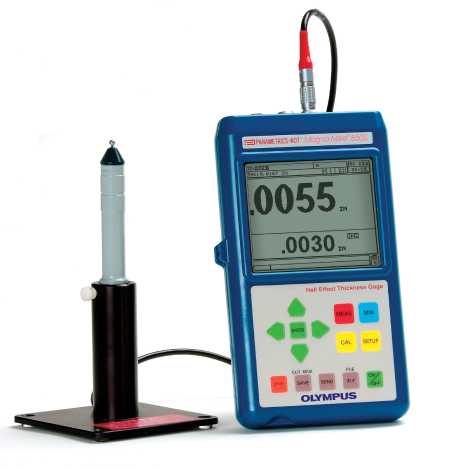

Рисунок 1 - Внешний вид толщиномера магнитного Magna-Mike 8500
|
Наименование |
Количество | |
|
1 |
Блок электронный |
1 шт. |
|
2 |
Преобразователь с кабелем* |
от 1 шт. |
|
3 |
Комплект шариков диаметром 1,6 мм в контейнере |
1 шт. |
|
4 |
Комплект шариков диаметром 3,2 мм в контейнере |
1 шт. |
|
5 |
Комплект шариков диаметром 4,8 мм в контейнере |
1 шт. |
|
6 |
Комплект шариков диаметром 6,4 мм в контейнере |
по требованию Заказчика |
|
7 |
Оправка для центрирования шарика |
3 шт. |
|
8 |
Калибровочные образцы (0,25 мм, 1 мм, 4 мм) |
3 шт. |
|
9 |
Калибровочные образцы (0,5 мм, 2 мм, 6 мм) |
по требованию Заказчика |
|
10 |
Штатив для преобразователя |
1 шт. |
|
11 |
Штатив для толщиномера |
1 шт. |
|
12 |
Аккумулятор NiMH или NiCd |
1 шт. |
|
13 |
Зарядное устройство |
1 шт. |
|
14 |
Кабель RS-232 |
1 шт. |
|
15 |
Ножной переключатель |
по требованию Заказчика |
|
16 |
Кейс для транспортирования |
1 шт. |
|
17 |
Руководство по эксплуатации |
1 экз. |
|
18 |
Методика поверки МП 2512-0014-2010 |
1 экз. |
* - количество и модели преобразователей определяются в соответствии с заказом по каталогу изготовителя.
лист № 4 всего листов 4
Диапазон измерений толщины, мм:
|
от 0,2 до 2,29 от 0,3 до 4,57 от 0,5 до 6,35 от 0,5 до 10,00* |
Пределы допускаемой абсолютной погрешности измерений толщины приведены в таблице 1.
Таблица 1
|
Дискретность отсчета, мм |
Предварительная настройка толщиномера |
Диаметр шарика, мм | ||
|
1,6 |
3,2 |
4,8; 6,4 | ||
|
по шарику |
±(0,05^+0,025) |
±(0,04^Н+0,025) |
±(0,03^Н+0,025) | |
|
0,01 |
по нескольким точкам диапазона измерений |
±(0,03^+0,025) |
±(0,02^+0,025) |
±(0,01-Н+0,025) |
|
по шарику |
±(0,05^+0,003) |
±(0,04^Н+0,003) |
±(0,03^Н+0,003) | |
|
0,001 |
по нескольким точкам диапазона измерений |
±(0,03^+0,003) |
±(0,02^+0,003) |
±(0,01-Н+0,003) |
6
(где Н - измеренное значение, мм)
Напряжение питания постоянного тока от аккумуляторной батареи, В Потребляемая мощность, Вт, не более
Габаритные размеры электронного блока, мм, не более
Масса электронного блока, кг, не более
Средний срок службы, лет, не менее
10
238х138х38
0,95
7
* - с использованием преобразователя 802PR-109.
Условия эксплуатации:
-
1. Диапазон температуры окружающей среды, °С
-
2. Относительная влажность воздуха, %, не более
от 0 до +50
95 (без конденсации влаги)
лист № 3 всего листов 4 При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Программное обеспечение Толщиномеры имеют встроенное программное обеспечение, разработанное компанией изготовителем. Программное обеспечение идентифицируется при каждом включении толщиномера путем вывода на дисплей электронного блока номера версии.
Программное обеспечение толщиномеров соответствует уровню защиты «А» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
- |
- |
1 |
- |
- |
