Принцип действия толщиномеров ультразвуковых моделей 35, 35DL, 35HP, 35DLHP, MG2, MG2-XT, MG2-DL, 26MG основан на измерении времени с момента генерации зондирующего импульса преобразователем и до получения отраженного эхо-сигнала от противоположной стороны объекта контроля.

В толщиномерах используется контактный способ обеспечения акустической связи преобразователя с объектом контроля путем прижатия контактной поверхности преобразователя к поверхности контролируемого объекта на участке измерения.

Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока и преобразователя, соединенных кабелем.

На передней панели корпуса электронного блока толщиномера расположены дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек. На верхней панели корпуса расположены разъемы для подключения преобразователя и разъем USB (кроме модели 26MG). На дисплее электронного блока отображаются результаты контроля в режиме реального времени в виде измеренных значений толщины, а также установленные параметры. Степень защиты электронного блока от внешних воздействий по ГОСТ 14254 IP 65.

Толщиномеры моделей 35, 35DL, 35HP, 35DL-HP могут быть оснащены ультразвуковыми преобразователями, изготавливаемые компанией «Olympus NDT, Inc.» под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:

• -    одноэлементные контактные серий M, A, C, V, SUC,

• -    иммерсионные серий М, А,

• -    с линией задержки серий М, V, SCD, SCDR, HC.

Толщиномеры моделей MG2, MG2-XT, MG2-DL, 26MG могут быть оснащены раздельно-совмещенными преобразователями серий D и MTD, изготавливаемые компанией «Olympus NDT, Inc.» под торговой маркой «PANAMETRICS-NDT».

Толщиномеры моделей 35, 35DL, 35HP, 35DL-HP используются для измерений толщины изделий из металлических и неметаллических материалов. Толщиномеры моделей 35HP, 35DL-HP используются для измерений толщины изделий с высоким коэффициентом затухания ультразвука (резина, стекловолокно, композитные материалы, литые металлы). Толщиномеры моделей MG2, MG2-XT, MG2-DL, 26MG используются для измерений толщины изделий из металлических материалов, в т.ч. при наличии коррозии.

Толщиномеры моделей MG2-XT, MG2-DL с преобразователями D7906-SM и D7908 дополнительно имеют функцию индикации толщины покрытия (THRU-COAT).

Толщиномеры моделей 35, 35DL, 35HP, 35DL-HP, MG2, MG2-XT, MG2-DL поддерживают возможность работы с программным обеспечением GageView для передачи данных на компьютер, создания баз данных контроля.

Толщиномеры (кроме модели 26MG) оснащены звуковой и визуальной сигнализацией в случае превышения установленных пороговых значений толщины.

лист № 2 всего листов 5 В комплект поставки толщиномеров входит калибровочный образец для проверки работоспособности.

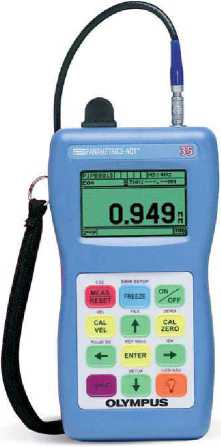

Рисунок 1 - Внешний вид толщиномеров моделей 35, 35DL

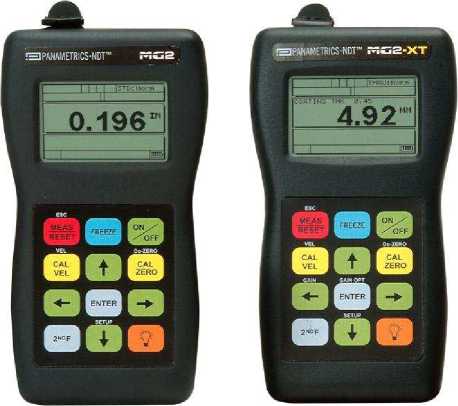

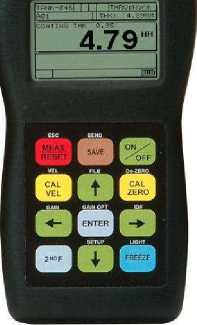

Рисунок 2 - Внешний вид толщиномеров моделей MG2, MG2-XT, MG2-DL

лист № 3

всего листов 5

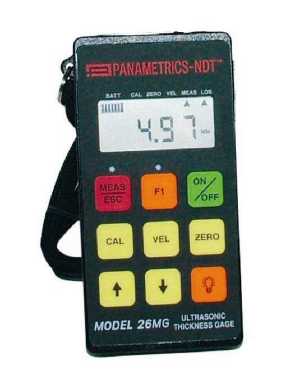

Рисунок 3 - Внешний вид толщиномера модели 26MG

Метрологические и технические характеристики

лист № 4 всего листов 5 Условия эксплуатации:

• 1.    Диапазон температуры окружающей среды, °С            от -10 до +50

• 2.    Максимальная температура поверхности контролируемого изделия +150**

• 3.    Относительная влажность воздуха, %, не более       95 (без конденсации влаги) * - диапазон измерений толщины зависит от материала контролируемого изделия, модели преобразователя, состояния поверхности изделия.

** - в зависимости от модели преобразователя.

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

* - количество и модели преобразователей определяются в соответствии с заказом по каталогу изготовителя.

лист № 5 всего листов 5

лист № 4 всего листов 5 Условия эксплуатации:

• 1.    Диапазон температуры окружающей среды, °С            от -10 до +50

• 2.    Максимальная температура поверхности контролируемого изделия +150**

• 3.    Относительная влажность воздуха, %, не более       95 (без конденсации влаги) * - диапазон измерений толщины зависит от материала контролируемого изделия, модели преобразователя, состояния поверхности изделия.

** - в зависимости от модели преобразователя.

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

Толщиномеры имеют встроенное программное обеспечение, разработанное компанией изготовителем. Программное обеспечение идентифицируется при каждом включении толщиномера путем вывода на дисплей электронного блока номера версии.

Программное обеспечение толщиномеров соответствует уровню защиты «А» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
