Сведения о средстве измерений: 46988-11 Микротвердомеры

Номер по Госреестру СИ: 46988-11
46988-11 Микротвердомеры
(FM)

Назначение средства измерений:
Микротвердомеры FM (далее - приборы) предназначены для измерения твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1:2007.

сертификация программного обеспечения

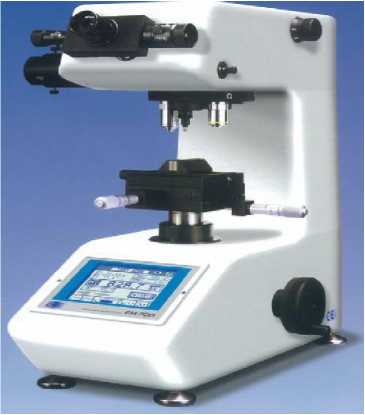

Внешний вид. Микротвердомеры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Микротвердомеры
Рисунок № 1
Внешний вид. Микротвердомеры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Микротвердомеры
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 15.06.2016
Номер записи -
ID в реестре СИ - 358157
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных, модификация FM800, Модификация FM-800, мод. FM-800, FM800, FM300, FM-800, FM-300, FM, модификация FM800, FM, мод. FM300, FM 800,

Производитель

Изготовитель - Фирма "Future-Tech Corp."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 72
Выдано извещений - 0
Кол-во периодических поверок - 48
Кол-во средств измерений - 13
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 372 дн.

Наличие аналогов СИ: Микротвердомеры (FM)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Future-Tech Corp."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
46987-11
15.06.2016
Твердомеры Виккерса, FV
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
46988-11
15.06.2016
Микротвердомеры, FM
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
52152-12
18.12.2017
Твердомеры Роквелла и Супер-Роквелла, LC-200R
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
59129-14
26.11.2019
Твердомеры Роквелла, FR-1eL
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
59130-14
26.11.2019
Твердомеры Бринелля , FB-3000LC
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
68380-17
21.08.2022
Микротвердомеры, FM-310, FM-810
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
МП
1 год
73614-18
20.12.2024
Твердомеры Виккерса, FV-310, FV-810
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
МП
1 год

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Микротвердомеры (FM)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КАЛУЖСКИЙ ЦСМ"
(RA.RU.311265)
РСТ
  • FM800
  • FM-800
  • мод. FM-800
  • 6 0 5 0 6 0 5
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • FM800
  • Модификация FM-800
  • 7 1 0 7 0 7 0 7
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • FM, модификация FM800
  • 1 0 0 0 1 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 2 0 0 0 0 0 0
    ФБУ «Череповецкий ЦСМ»
    (49)
    РСТ
  • нет данных
  • 1 0 0 0 0 0 0
    ПАО "СЕВЕРСТАЛЬ"
    (RA.RU.311612)
  • FM 800
  • FM800
  • 5 0 5 0 5 0 5
    ФБУ «Тверской ЦСМ»
    (RA.RU.311253)
    РСТ
  • FM800
  • 1 0 0 0 0 0 0
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • FM, мод. FM300
  • FM300
  • 3 0 3 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • FM-300
  • 10 1 0 9 0 9 0 8
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • FM800
  • FM300
  • 8 0 8 0 5 0 5
    ООО "АЗ-И"
    (RA.RU.312199)
  • FM 800
  • FM800
  • 4 0 4 0 4 0 4
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • FM800
  • 5 1 0 5 0 1 0 1
    ФБУ "КАРЕЛЬСКИЙ ЦСМ"
    (106)
    РСТ
  • FM800
  • 1 0 0 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311251)
    РСТ
  • FM-300
  • 3 0 0 0 0 0 0
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • FM800
  • модификация FM800
  • 6 0 0 0 0 0 0
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ «Карельский ЦСМ»
    (RA.RU.311501)
    РСТ
  • нет данных
  • FM800
  • 6 0 0 0 0 0 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • FM800
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • FM800
  • 1 1 0 1 0 0 0 0

    Стоимость поверки Микротвердомеры (FM)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Вологодский ЦСМ
    Вологодская область
    1827 8870
    ФБУ УРАЛТЕСТ
    Свердловская область
    35018 8870
    ФБУ Тверской ЦСМ
    Тверская область
    1248 8870
    ФБУ Ярославский ЦСМ
    Ярославская область
    2981 8870
    ФБУ Ярославский ЦСМ
    Ярославская область
    3278 8870

    Программное обеспечение

    поддерживает функции по заданию параметров измерений согласно фиксированной блок схеме, используется также для статистической обработки результатов измерений, позволяет хранить в памяти до 1000 измерений, менять единицы измерения, производить пересчет результатов.

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер вер

    сии

    Цифровой идентификатор программного обеспечения (контрольная сумма)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    FIRMWARE

    FM-800

    VER.2.2.3.2.

    e138a9437724b45837f

    a4211db1249a7

    MD5

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус микротвердомера FM в верхней части правой боковой поверхности в виде наклеиваемой плёнки и в верхнем левом углу титульного листа руководства по эксплуатации FM800-01 РЭ типографским или иным способом.

    Лист № 3

    Всего листов 3


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к микротвердомерам FM (модификации FM800, FM300)

    1. ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.

    2. ГОСТ 8.695-2009 (ИСО 6507-2:2005) “Металлы и сплавы. Измерения твёрдости по Виккерсу. Ч а с т ь 2. Поверка и калибровка твердомеров”.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    - при осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности и эксплуатации опасного производственного объекта в машиностроении металлургии, энергетике и других отраслях промышленности, а также при научных исследованиях;

    - при выполнении работ по оценке соответствия промышленной продукции и про -дукции других видов установленных законодательством РФ обязательных требований.

    Поверка

    Поверка

    осуществляется по ГОСТ 8.695-2009 (ИСО 6507-2:2005) Металлы и сплавы. Измерения твёрдости по Виккерсу. Ч а с т ь 2. Поверка и калибровка твердомеров .


    Изготовитель

    :
    “FUTURE-TECH CORP.”, Япония
    Адрес: Talkpier Kawasaki BLDG.,No. 5-1, 3-chome, Fujisaki, Kawasaki-ku, Kawasaki, Kanagava, 210-0804 Japan

    Заявитель

    Представительство фирмы “FUTURE-TECH CORP.” в России - ООО “Деалтек”.
    Адрес: 119270, г. Москва, Лужнецкая набережная, д. 2/4, стр. 12.
    Тел. (495)505-54-44 многоканальный
    Эл. почта: info@dealtek.ru

    Испытательный центр

    : ГЦИ СИ ФГУП «ВНИИФТРИ», аттестат аккредитации № 3002-08 от 04. 12. 2008.
    Адрес: 141570, Московская обл., Солнечногорский р-н., пос. Менделеево.
    Тел/Факс.: 8(495) 7448181
    Эл. почта: hardness@vniiftri.ru

    Принцип действия приборов основан на статическом вдавливании алмазного пирамидального наконечника Виккерса с последующим измерением длин диагоналей восстановленного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твёрдость по Виккерсу;

    Приборы представляют собой стационарное средство измерений, состоящее из устройства приложения нагрузки, рабочего столика для размещения образцов и измерительного оптического блока.

    Приборы поставляются с автоматической револьверной головкой, на которую могут быть установлены 2 наконечника и 4 объектива. Окуляр имеет увеличение 10. В стандартной поставке прибор комплектуется наконечником Виккерса и двумя объективами, обеспечивающими общее увеличение 100 и 500. Подсветка осуществляется галогеновой лампой.

    Приборы выпускаются в модификациях FM300 и FM800. Модификации отличаются способом установки величины испытательной нагрузки, в модификации FM300 она устанавливается вручную, а в модификации FM800 вводится с сенсорной панели. Модификация FM800 имеет большие возможности по статистической обработке и хранению результата измерений.

    Микропроцессор твердомера позволяет задавать параметры измерительного цикла и автоматически вычисляет числа твёрдости на основе среднего измерений длины диагоналей отпечатка. Сенсорной панель предназначена для ввода информации и отображения результатов измерений.

    Внешний вид. Микротвердомеры (FM), http://oei-analitika.ru

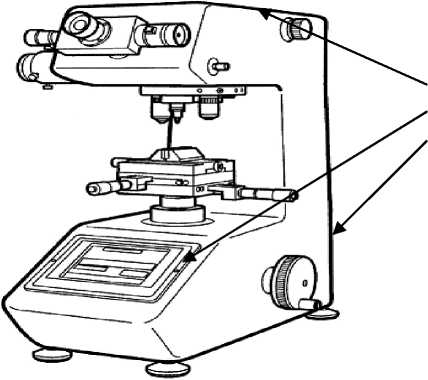

    Рис.1 Внешний вид микротвердомера FM и места расположения пломб.

    Расположение

    пломб

    Внешний вид. Микротвердомеры (FM), http://oei-analitika.ru

    Программное обеспечение поддерживает функции по заданию параметров измерений согласно фиксированной блок схеме, используется также для статистической обработки результатов измерений, позволяет хранить в памяти до 1000 измерений, менять единицы измерения, производить пересчет результатов.

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер вер

    сии

    Цифровой идентификатор программного обеспечения (контрольная сумма)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    FIRMWARE

    FM-800

    VER.2.2.3.2.

    e138a9437724b45837f

    a4211db1249a7

    MD5

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.


    Твердомер FM800 (FM300)

    -1 шт.

    Наконечник с алмазной пирамидой Виккерса

    -1 шт.

    Чемоданчик с принадлежностями

    -1 шт.

    Шнур питания

    -1 шт.

    Руководство по эксплуатации FM800-01РЭ

    -1 экз.


    Испытательные нагрузки, Н   0,09807; 0,2452; 0,4903; 0,9807; 1,961; 2,942; 4,903; 9,807; 19,61

    Шкала HV0,01, диапазон измерений твердости, HV                     от 50 до 150

    Шкала HV0,025, диапазон измерений твердости, HV                         от 50 до 450

    Шкалы HV0,05; HV0,1, диапазон измерений твердости, HV                   от 50 до 950

    Шкалы HV0,2; HV0,3; HV 0,5; HV1; HV2; диапазон измерений твердости, HV   от 50 до 1250

    Обозначение   шкал

    измерения твёрдости

    Диапазоны твёрдости, HV

    100 ±50

    200 ±50

    300±50

    400± 50

    500±50

    600±50

    800±150

    1100

    ±150

    Пределы допускаемой абсолютной погрешности по шкалам, HV,

    (±)

    HV0.01

    6

    HV0.025

    6

    18

    30

    44

    HV0.05

    6

    16

    27

    40

    55

    68

    85

    HV0.1

    6

    14

    24

    36

    50

    64

    80

    HV0.2

    6

    12

    21

    32

    45

    60

    75

    110

    HV0.3

    4

    10

    18

    28

    40

    54

    70

    110

    HV0.5

    3

    10

    15

    24

    30

    42

    49

    90

    HV1

    3

    8

    12

    16

    25

    30

    35

    60

    HV2

    3

    6

    9

    16

    20

    24

    28

    50

    Пределы допускаемой относительной погрешности нагрузок: при испытательной нагрузке меньше или равно 1,961 Н, % при испытательной нагрузке больше 1,961 Н, %

    ± 1,5

    ± 1,0

    от 100 до 500

    95

    115

    от плюс 10 до плюс 35

    от 35 до 85

    240/100 ± 24/10 от 50 до 60

    405х186х505

    40

    Увеличение интегрального микроскопа:

    Рабочее пространство

    по вертикали, мм

    по горизонтали

    Рабочие условия применения:

    о температура воздуха , С относительная влажность воздуха, %

    Питание:

    напряжение, В частота, Гц

    Габаритные размеры прибора

    (длинахширинахвысота), мм, не более:

    Масса, кг, не более


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
