Номер по Госреестру СИ: 59129-14
59129-14 Твердомеры Роквелла
(FR-1eL)
Назначение средства измерений:
Твердомеры Роквелла FR-1eL (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла в соответствии с ГОСТ 9013-59.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 26.11.2019
Номер записи -
ID в реестре СИ - 372260
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, FR-1eL (70-93)HRa, FR-1eL, (20-70)HRc,
Производитель
Изготовитель - Фирма "Future-Tech Corp."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 20
Выдано извещений - 1
Кол-во периодических поверок - 10
Кол-во средств измерений - 6
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1911 от 2014.11.26 Об утверждении типов средств измерений (ГР 59088-14 - 30684-14)
№1374 от 2020.08.12 ПРИКАЗ. о продлении срока действия свидетельств об утверждении типов СИ 16 шт
№1365 от 2020.08.10 ПРИКАЗ. о продлении типов СИ 16 шт
№680 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Цветные металлы и сплавы" (ТК 373)
Наличие аналогов СИ: Твердомеры Роквелла (FR-1eL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59129-14 Твердомеры Роквелла (FR-1eL) Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
50993-12 Твердомеры для измерения твердости по методу Роквелла (ТРТС) Общество с ограниченной ответственностью "Тестсистемы" (РОССИЯ г. Иваново) |
Все средства измерений Общество с ограниченной ответственностью "Тестсистемы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46987-11 15.06.2016 |
Твердомеры Виккерса, FV Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
46988-11 15.06.2016 |
Микротвердомеры, FM Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
52152-12 18.12.2017 |
Твердомеры Роквелла и Супер-Роквелла, LC-200R Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
59129-14 26.11.2019 |
Твердомеры Роквелла, FR-1eL Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
59130-14 26.11.2019 |
Твердомеры Бринелля , FB-3000LC Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
68380-17 21.08.2022 |
Микротвердомеры, FM-310, FM-810 Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73614-18 20.12.2024 |
Твердомеры Виккерса, FV-310, FV-810 Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Твердомеры для измерения твердости по методу Роквелла (ТРТС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 2 | 2 | 0 | 4 | 2 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 1 | 2 | 0 | 2 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры для измерения твердости по методу Роквелла (ТРТС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1284 | 1212 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1140 | 1212 |
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Лист № 3 Всего листов 3 Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRB; (83±3) HRA.
Изготовитель
Фирма «FUTURE-TECH CORP.», Япония.
Адрес: Talkpier Kawasaki BLDG.,No. 5-1, 3-chome, Fujisaki, Kawasaki-ku, Kawasaki, Kanagava, 210-0804 Japan
Заявитель
Общество с ограниченной ответственностью «Деалтек» (ООО «Деалтек») Юридический адрес: 119270, г. Москва, Лужнецкая набережная, д. 2/4, стр. 12 Тел.: (495) 505-54-44
Факс: (495) 669-31-78
E-mail: info@dealtek.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

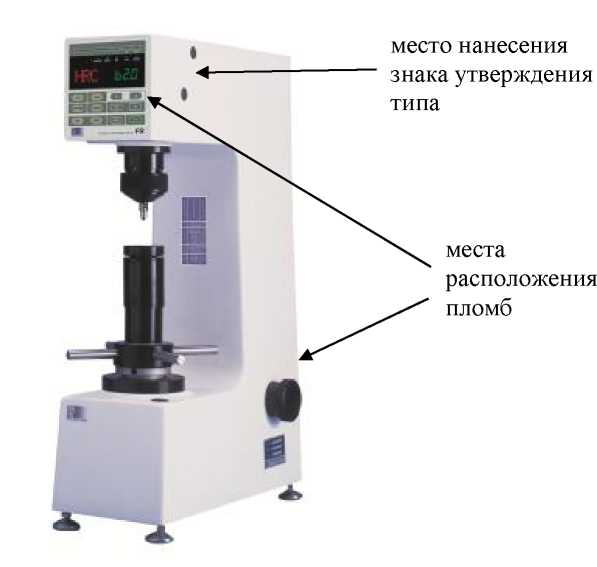

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Рисунок 1 - Внешний вид твердомеров
В комплект поставки входят:
Твердомер Роквелла FR-1eL.........................................................................................1 шт.;
вспомогательное оборудование..........................................................................1 комплект;
руководство по эксплуатации FR - 01 РЭ...................................................................1 шт.
Испытательные нагрузки, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 1.
Таблица 1
|
Шкалы твердости |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
|
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
|
Шкала Роквелла | ||||
|
HRA |
588,4 |
98,07 |
± 2,0 |
± 0,5 |
|
HRB |
980,7 | |||
|
HRC |
1471 | |||
Диапазоны измерений твердости и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
|
Шкалы твердости |
Диапазон измерений твёрдости |
Пределы допускаемой абсолютной погрешности твердомеров |
|
Шкала Роквелла | ||
|
HRA |
от 70 HRA до 93 HRA |
± 1,2 HRA |
|
HRB |
от 50 HRB до 100 HRB |
± 2,0 HRB |
|
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
± 2,0 HRC ± 1,5 HRC ± 1,0 HRC |
Рабочие условия применения:
-
- температура окружающего воздуха, оС .......................................................... от 10 до 35;
Напряжение питания от сети переменного тока частотой (50 - 60) Гц, В .......... 100 - 240.
Габаритные размеры, мм, не более:
Габаритные размеры рабочего пространства, мм, не менее:
