Номер по Госреестру СИ: 47127-11
47127-11 Анализаторы пыли
(EDM)
Назначение средства измерений:
Анализаторы пыли EDM модели EDM 107, EDM 164, EDM 265, EDM 365, EDM 180 (далее - анализаторы EDM) предназначены для измерения массовой концентрации частиц в атмосферном воздухе и неагрессивных газах.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
EDM
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Государственное природоохранное бюджетное учреждение "Мосэкомониторинг" | Юридические лица | 2 | 2 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 4f630742-a287-f32b-4a8d-d9ec50bf5bfe | 47127-11 | 2020-05-07 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 05.07.2016
Номер записи - 135924
ID в реестре СИ - 358324
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
модели EDM 180, EDM, EDM 107, EDM 180, модели EDM 107, нет данных
Изготовитель - Фирма "Grimm Aerosol Technik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кол-во поверок - 47
Выдано извещений - 0
Кол-во периодических поверок - 41
Кол-во средств измерений - 12
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
№1283 от 2017.06.08 О продлении срока действия свидетельств об утверждении типа средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47127-11 05.07.2016 |
Анализаторы пыли, EDM Фирма "Grimm Aerosol Technik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
72231-18 24.08.2029 |
Анализаторы пыли, EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E Фирма "Grimm Aerosol Technik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 45 | 1 | 0 | 41 | 0 | 2 | 0 | 2 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Орловский ЦСМ» (109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Анализаторы EDM оснащены цифровым интерфейсом RS-232. Управление осуществляется с помощью клавиш на передней панели анализатора с помощью внутреннего программного обеспечения (версия 7.80 и выше) или с помощью персонального компьютера посредством программного обеспечения «GRIMM software 1.177» (версия 3.30 и выше).
Программное обеспечение позволяет производить настройку параметров отображения результатов измерений, устанавливать режимы измерений, копировать результаты измерений, хранящиеся на карте памяти анализатора. Для управления анализатором с помощью программного обеспечения используется идентификационный драйвер, исключающий несанкционированную настройку параметров анализатора. Драйвер содержит информацию о модели, серийном номере и версии внутреннего программного обеспечения анализатора.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение версии 7.80 является неотъемлемой частью анализаторов EDM.
Внешнее программное обеспечение «GRIMM software 1.177» версии 3.30 не может привести к искажениям результатов измерений, отображаемых на дисплее или передаваемых посредством цифрового выхода, так как предназначено для сбора, сохранения, удаления данных из памяти, настройки параметров измерения.
Анализаторы EDM имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспеченияТаблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обес печения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«GRIMM software 1.177» |
«Dust monitor.exe» |
3.30 |
e143e19070e20e6c6e 4d8aea76ade015 |
MD5 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа наносится на лицевую панель анализаторов EDM и титульный лист руководства по эксплуатации методом компьютерной графики.
Методика измерений приведена в документе «Анализаторы пыли EDM модели EDM 107, EDM 164, EDM 265, EDM 365, EDM 180 Руководство по эксплуатации».
1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. ГН 2.1.6.2604-10 дополнение № 8 к ГН 2.1.6.1338-03 «Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест».
3. Техническая документация фирмы-изготовителя.
- при осуществлении деятельности в области охраны окружающей среды,
- при выполнении работ по обеспечению безопасных условий и охраны труда,
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требования промышленной безопасности к эксплуатации опасного производственного объекта,
- при осуществлении деятельности в области гидрометеорологии,
- при осуществлении мероприятий государственного контроля (надзора).
осуществляется по документу «Анализаторы пыли EDM модели EDM 107, EDM 164, EDM 265, EDM 365, EDM 180. Методика поверки МП 242-1071-2010», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 11 ноября 2010 г.
Основные средства поверки: анализатор пыли ДА.СТ-1-Э, номер по Госреестру 35822-07.
Принцип действия анализаторов EDM основан на регистрации рассеянного оптического излучения. В качестве источника используется полупроводниковый лазерный диод. Излучение от источника попадает в измерительную камеру. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. Регистрация рассеянного излучения осуществляется фотоприемником, расположенным под углом 900 по отношению к источнику излучения. Прямое излучение поглощается световой ловушкой. Интенсивность светового импульса пропорциональна размеру частицы, а количество световых импульсов определяет число зарегистрированных аэрозольных частиц. Значения массовой концентрации пыли по аэрозольным фракциям общая пыль (TSP) и взвешенные частицы PM10, PM2,5 и РМ1 автоматически пересчитываются в соответствии с интенсивностью и числом зарегистрированных световых импульсов.
Прокачка анализируемой пробы осуществляется под воздействием разрежения, создаваемого встроенным вакуумным насосом.
Конструктивно анализаторы EDM выполнены в виде единого блока (рис. 1).
Модели отличаются исполнением защитного корпуса для стационарных измерений, наличием дополнительных индикаторов для определения параметров окружающей среды (скорость и направление ветра, атмосферное давление, температура и влажность атмосферного воздуха), способом подготовки отбираемой пробы, габаритными размерами и массой.
Модель EDM 107 является базовой и представляет собой переносной анализатор.
Модели EDM 164, EDM 265 и EDM 365 представляют собой анализатор с защитным корпусом для стационарных измерений и выносным пробоотборным зондом.
Модель EDM 180 предназначена для установки в станции контроля загрязнения атмосферы.
В модели EDM 265 отбираемая проба нагревается до температуры 300 0С. В моделях EDM 365, EDM 180 используется автоматическая изотермическая система осушения отбираемой пробы.
Питание анализаторов EDM осуществляется от аккумуляторной батареи (только модель EDM 107) или от сети переменного тока.
Результаты измерения индицируются на экран анализатора в реальном времени. Для хранения результатов измерений анализаторы EDM имеют карту памяти PCMCIA.

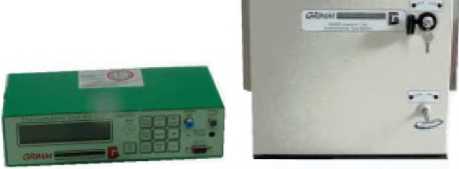

EDM 107 EDM 164

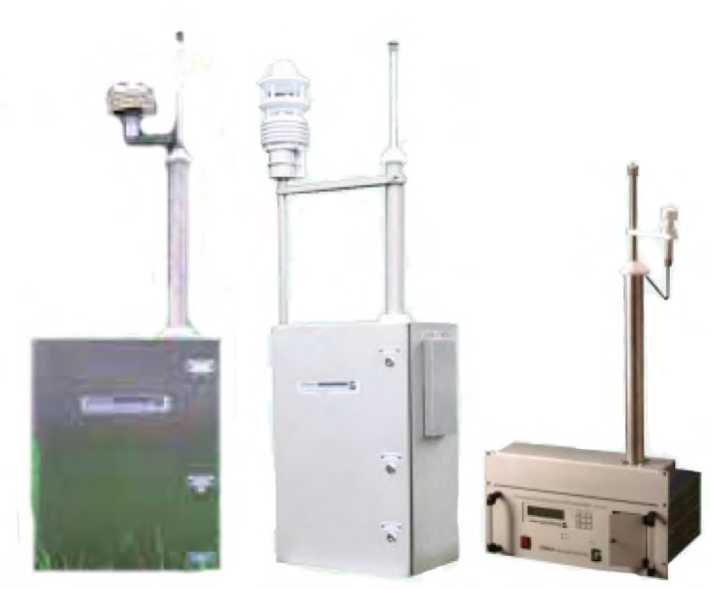

EDM 265 EDM 365 EDM 180
Рисунок 1 - Внешний вид анализаторов пыли EDM
1. Диапазоны измерений массовой концентрации пыли по аэрозольным фракциям представлены в таблице 2.
Таблица 2
|
№ п/п |
Аэрозольные фракции |
Диапазон показаний, мкг/м3 |
Диапазон измерений, мкг/м3 |
|
1 |
общая пыль (TSP) |
от 0,1 до 6000 |
от 20 до 6000 |
|
2 |
взвешенные частицы PM-10 | ||
|
3 |
взвешенные частицы PM-2,5 |
от 0,1 до 1500 |
от 20 до 1500 |
2. Пределы допускаемой относительной погрешности анализаторов EDM, % ± 20. Примечание: метрологические характеристики установлены по тестовому аэрозолю.
3. Номинальный объемный расход отбираемой пробы, дм3/мин 1,2.
4. Габаритные размеры, масса и потребляемая мощность анализаторов EDM приведены в
таблице 3.
Таблица 3
|
№ п/п |
Модели |
Габаритные размеры, Д х Ш х В, мм |
Масса, кг |
Потребляемая мощность, В-А |
|
1 |
EDM 107 |
240 х 120 х 60 |
2,5 |
15 |
|
2 |
EDM 164 |
400 х 200 х 400 |
15 |
75 |
|
3 |
EDM 265 |
600 х 400 х 800 |
27 |
150 |
|
4 |
EDM 365 |
25 |
120 | |
|
5 |
EDM 180 |
483 х 400 х 187 |
15 |
80 |
5. Электрическое питание:
- от аккумуляторной батареи напряжением 18 В (модель EDM 107 );
- от внешней сети напряжением 220 (+ 22; -33) В, частота (50 ± 1) Гц.
6. Наработка на отказ, ч, не менее 6 000.
7. Средний срок службы, лет 6.
8. Условия эксплуатации:
Таблица 4
|
№ п/п |
Модели |
Диапазон температуры окружающей 0 среды, С |
Диапазон относительной влажности, % |
Диапазон атмосферного давления, кПа |
|
1 |
EDM 107 |
от 4 до 50 |
от 0 до 70 |
от 84 до 106,7 |
|
2 |
EDM 164 |
от минус 20 до +50 |
от 0 до 100 | |
|
3 |
EDM 265 | |||
|
4 |
EDM 365 | |||
|
5 |
EDM 180 |
