Номер по Госреестру СИ: 72231-18
72231-18 Анализаторы пыли
(EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E)
Назначение средства измерений:
Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений предельно-допустимых концентраций.
Аналитический паспорт типа средства измерений
72231-18 — Анализаторы пыли
EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E
Фирма "Grimm Aerosol Technik GmbH & Co. KG"
ГЕРМАНИЯ
МПИ: 1 год
Действует
2
организаций30
владельцев4
версий417
Всего поверок
по агрегатам с 2010 года
20
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
2
Организаций-поверителей
эффективное число: 1.6
30
Владельцев СИ
эффективное число: 9.2
238
Экземпляров СИ
по агрегатам владельцев / организаций
75.3%
Периодические поверки
первичные: 18.9%
9.59%
Непригодность
40 извещений
89.4%
Поверки юрлиц
доля в общем объёме
4 502 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 360 160 ₽
2 020,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
6 116
Концентрация поверителей
HHI; доля топ-5: 100%
1 089
Концентрация владельцев
HHI; доля топ-5: 61.3%
8
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 417 поверок; пик пришёлся на 2023 год (91).
- Последний завершённый год показал снижение на 7.8% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 28.2%.
- Рынок представлен 2 организациями; концентрация высокая (HHI 6116), доля топ-5 — 100%.
- В базе найдено 30 владельцев и 238 экземпляров СИ; доля пяти крупнейших владельцев — 61.3%.
- Средневзвешенная цена поверки — 4 502 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 360 160 руб.
- Доля извещений о непригодности составляет 9.59% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 020,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 91
Долгосрочный CAGR: 28.2%
Активных версий: 1
Ценовой диапазон: 4 502–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 59 | 107 | 1,81 |
| СПб ГБУ "Минерал" | Юридические лица | 36 | 47 | 1,31 |
| ФГБУ "Уральское УГМС" | Юридические лица | 20 | 56 | 2,80 |
| ФГБУ "ИРКУТСКОЕ УГМС" | Юридические лица | 16 | 32 | 2,00 |
| ООО "ГРУППА АЙ-ЭМ-СИ" | Юридические лица | 15 | 19 | 1,27 |
| ООО "ПМК" | Юридические лица | 10 | 12 | 1,20 |
| ФГБУ "Среднесибирское УГМС" | Юридические лица | 9 | 9 | 1,00 |
| ФГБУ "Северное УГМС" | Юридические лица | 8 | 10 | 1,25 |
| ФГБУ "Среднесибирское УГМС" | Юридические лица | 7 | 8 | 1,14 |
| ФГБУ "Гидрометсервис" | Юридические лица | 7 | 7 | 1,00 |
| ФГБУ "Забайкальское УГМС" | Юридические лица | 5 | 5 | 1,00 |
| ГБУ РБ УГАК | Юридические лица | 4 | 10 | 2,50 |
| ФГБУ "Приволжское УГМС" | Юридические лица | 4 | 9 | 2,25 |
| ФИЛИАЛ ФГБУ "СЕВЕРНОЕ УГМС" "ГМБ ЧЕРЕПОВЕЦ" | Юридические лица | 4 | 7 | 1,75 |
| ООО "НЕВАЛАЙН" | Юридические лица | 4 | 5 | 1,25 |
| ФГБУ "ЦЕНТРАЛЬНО-ЧЕРНОЗЕМНОЕ УГМС" | Юридические лица | 4 | 4 | 1,00 |
| ФГБУ "Мурманское УГМС" | Юридические лица | 3 | 6 | 2,00 |
| ФГБУ «Иркутское УГМС» | Юридические лица | 3 | 3 | 1,00 |
| Филиал ФГБУ Северное УГМС "ГМБ Череповец" | Юридические лица | 3 | 3 | 1,00 |
| ФБУ "Уралтест", Екатеринбург | Юридические лица | 3 | 3 | 1,00 |
| Филиал ФГБУ Северное УГМС «ГМБ Череповец», ИНН 2901220654 | Юридические лица | 3 | 3 | 1,00 |
| Бурятский ЦГМС - филиал ФГБУ "Забайкальское УГМС" | Юридические лица | 2 | 3 | 1,50 |
| ФГБУ "ОБЬ-ИРТЫШСКОЕ УГМС" | Юридические лица | 2 | 2 | 1,00 |
| ООО "РУСАЛ Тайшет" | Юридические лица | 1 | 2 | 2,00 |
| ФГБУ "НПО "Тайфун" | Юридические лица | 1 | 1 | 1,00 |
| Государственное природоохранное бюджетное учреждение "Мосэкомониторинг" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "РУСАЛ ТАЙШЕТСКИЙ АЛЮМИНИЕВЫЙ ЗАВОД" | Юридические лица | 1 | 1 | 1,00 |
| Федеральное государственное бюджетное учреждение "Обь-Иртышское управление по гидрометеорологии и мониторингу окружающей среды" | Юридические лица | 1 | 1 | 1,00 |
| ФГБУ "Западно-Сибирское УГМС" | Юридические лица | 1 | 1 | 1,00 |
| ЦЕНТР ЭКОЛОГИЧЕСКОГО МОНИТОРИНГА И КОНТРОЛЯ ГКУСО | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 930485e5-59cf-7f45-4ec8-60a38d5f7dfb | 72231-18 | 2024-11-21 | — | актуальная |
| 08ac28c6-d647-d681-f646-cca54cfae2cc | 72231-18 | 2024-05-02 | 2024-11-21 | архивная |
| 4aa2f07b-b90d-4e1f-058d-e309fbf27f60 | 72231-18 | 2023-03-31 | 2024-05-02 | архивная |
| 7af4e5dd-781f-4d64-054f-06e75a91c7ce | 72231-18 | 2020-05-07 | 2023-03-31 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Внешний вид.
Анализаторы пыли
Рисунок № 3
Общие сведения
Дата публикации - 21.11.2024
Срок свидетельства - 24.08.2029
Номер записи -
ID в реестре СИ - 397734
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EDM 180+D, Нет модификации, EDM 180+C, EDM 180+B, EDM 180+ D, EDM 180+ C, EDM 180+A, EDM 180+С
Производитель
Изготовитель - Фирма "Grimm Aerosol Technik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 417
Выдано извещений - 40
Кол-во периодических поверок - 314
Кол-во средств измерений - 205
Кол-во владельцев - 35
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1117 от 2024.04.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (5)
№1809 от 2018.08.24 Об утверждении типов средств измерений
№2205 от 2020.12.23 О внесении изменений в описание типа на Комплексы измерительные газоаналитические контроля загазованности ат-мосферного воздуха - посты ПКЗ-А
№3259 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№826 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (12)
№1899 от 2024.08.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Наличие аналогов СИ: Анализаторы пыли (EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72231-18 Анализаторы пыли (EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E) Фирма "Grimm Aerosol Technik GmbH & Co. KG" (ГЕРМАНИЯ ) |
36151-12 Измерители запыленности стационарные (ИЗСТ-01) ООО "Горный-ЦОТ" (РОССИЯ г.Кемерово) |
Все средства измерений Фирма "Grimm Aerosol Technik GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47127-11 05.07.2016 |
Анализаторы пыли, EDM Фирма "Grimm Aerosol Technik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
72231-18 24.08.2029 |
Анализаторы пыли, EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E Фирма "Grimm Aerosol Technik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы пыли (EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 110 | 16 | 0 | 110 | 10 | 108 | 0 | 108 | |
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 307 | 4 | 79 | 204 | 30 | 265 | 76 | 189 |
Стоимость поверки Анализаторы пыли (EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), управление осуществляется с помощью клавиш на передней панели анализаторов и внешнее ПО «GRIMM Software LabView® 1.178», предназначенное для визуализации измеренных данных, а также для управления анализатором с помощью персонального компьютера.
Программное обеспечение позволяет производить настройку параметров отображения результатов измерений, устанавливать режимы измерений, копировать результаты измерений, хранящиеся на карте памяти анализатора. Для управления анализатором с помощью программного обеспечения используется идентификационный драйвер, исключающий несанкционированную настройку параметров анализатора. Драйвер содержит информацию о модели, серийном номере и версии внутреннего программного обеспечения анализатора.
Внешнее программное обеспечение «GRIMM Software LabView® 1.178» версии 6.0 не является метрологически значимым и не может привести к искажениям результатов измерений, отображаемых на дисплее или передаваемых посредством цифрового выхода, так как предназначено для сбора, сохранения, настройки параметров измерения.
Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware v.7.80 |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.80 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Идентификационное наименование ПО |
GRIMM Software LabView® 1.178 |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.0 |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Анализаторы имеют уровень защиты ПО «средний» в соответствии с Р 50.2.077-2017.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E
ГОСТ 8.606-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
ГН 2.1.6.2604-10 дополнение № 8 к ГН 2.1.6.1338-03 Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-640-005-18 «Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E,
EDM 107 GF, EDM 11-E. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
19 июня 2018 г.
Основные средства поверки:
-
- государственный рабочий эталон единицы размера частиц в диапазоне значений от 0,01 до 1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 1012 дм-3, массовой концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м3 по поверочной схеме ГОСТ 8.606-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
-
- расходомер-счетчик газа РГС-1, регистрационный № 20831-06;
- термометр цифровой малогабаритный ТЦМ 1520 с преобразователем ПТСВ-2-1 регистрационный № 20856-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке анализаторов в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Grimm Aerosol Technik GmbH & Co.KG», Германия
Адрес: DorfstraBe 9, D-83404 Ainring, Deutschland
Телефон: + 49 (0) 8654/578 - 0
Факс: + 49 (0) 8654/578 - 35
Заявитель
Общество с ограниченной ответственностью «Группа Ай-Эм-Си»
(ООО «Группа Ай-Эм-Си»)
ИНН 7714953587
Адрес: 117638, г. Москва, Криворожская, д. 23, корп. 3, офис 10-15
Телефон: +7 (495) 374-04-01
Е-mail: sales@imc-systems.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон: +7 (495) 526-63-00, факс: +7 (495) 526-63-00
Е-mail: office@vniiftri.ru
Принцип работы анализаторов - оптический, основанный на регистрации рассеянного излучения. Луч лазера просвечивает ячейку, через которую прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность рассеянного частицами излучения пропорциональна размеру частиц, а количество импульсов соответствует количеству частиц. В соответствии с измеренной интенсивностью и количеством импульсов производится автоматический расчет массовой концентрации аэрозольных частиц.
Конструктивно анализаторы выполнены в виде моноблока, в котором размещены оптическая система, пробоотборное устройство и электронный блок. Основными элементами оптической системы являются: источник света - полупроводниковый лазерный диод, фокусирующая система, фотоприемник. Пробоотборное устройство включает в себя насос для прокачки воздуха, пробоотборный тракт с измерительной ячейкой, набор воздушных фильтров. Электронный блок преобразует и обрабатывает измерительные сигналы, полученные с фотоприемника. Анализаторы оборудованы экраном, результаты измерений представляются в цифровом виде. Для хранения данных анализаторы имеют карту памяти.
Анализаторы отличаются исполнением корпуса, способом эксплуатации, диапазонами измерений, набором дополнительно измеряемых параметров (распределение по размерам, счетная концентрация), габаритными размерами и массой.
Анализаторы EDM 107 GF представляют из себя переносной анализатор и измеряют массовую концентрацию PM-10, PM-2.5 и PM-1.
Анализаторы EDM 11-Е представляют из себя переносной анализатор и измеряют массовую концентрацию PM-10, PM-2.5, PM-1 и распределение частиц по размерам.
Отличительные особенности анализаторов EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E приведены в таблице 1.
В анализаторах EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E используется автоматическая изотермическая система осушения отбираемой пробы.
В анализаторах EDM 107 GF и EDM 11-Е используется встроенная ячейка для отбора проб на политетрафторэтиленовый гравиметрический фильтр (PTFE).
Таблица 1 - Отличительные особенности анализаторов EDM 180+ A, EDM 180+ B,
|
EDM 180+ C, EDM 180+ C |
E, EDM 180+ D, EDM 1 |
80+ E | ||||
|
Тип анализатора |
PM-10 |
PM-2.5 |
PM-1 |
TSP (общая пыль) |
Общее количество частиц (TC) |
Распределение частиц по размерам |
|
EDM 180+ A |
X | |||||
|
EDM 180+ B |
X | |||||
|
EDM 180+ C |
X |
X | ||||
|
EDM 180+ CE |
X |
X | ||||
|
EDM 180+ D |
X |
X |
X |
X |
X | |
|
EDM 180+ E * |
X |
X |
X |
X |
X |
X |
|
* При заказе возможен выбор параметров измерения фракций взвешенных частиц | ||||||
|
PM-10, PM-2.5, PM-1 либо TSP и TC. | ||||||
Анализаторы EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, являются стационарными и предназначены для контроля атмосферного воздуха.
Анализаторы EDM 107 GF, EDM 11-E являются переносными и предназначены для контроля воздуха рабочих зон.

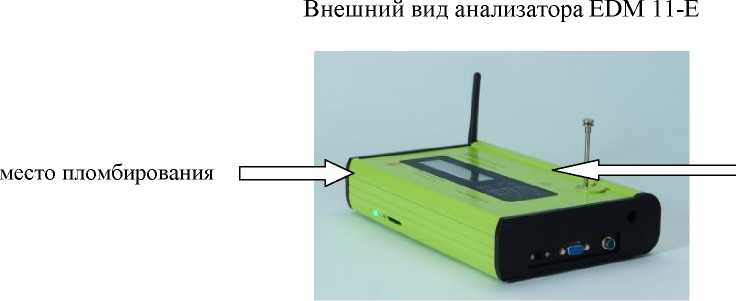

Внешний вид анализаторов и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
место пломбирования
место для
размещения знака утверждения типа
место для размещения знака утверждения типа

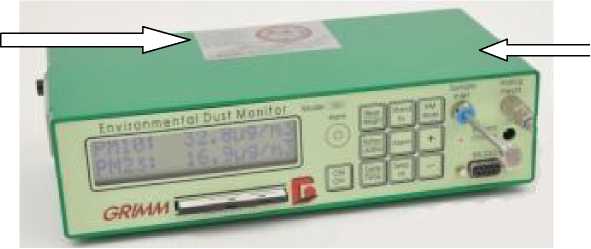

Внешний вид анализатора EDM 107 GF
место для размещения знака утверждения типа

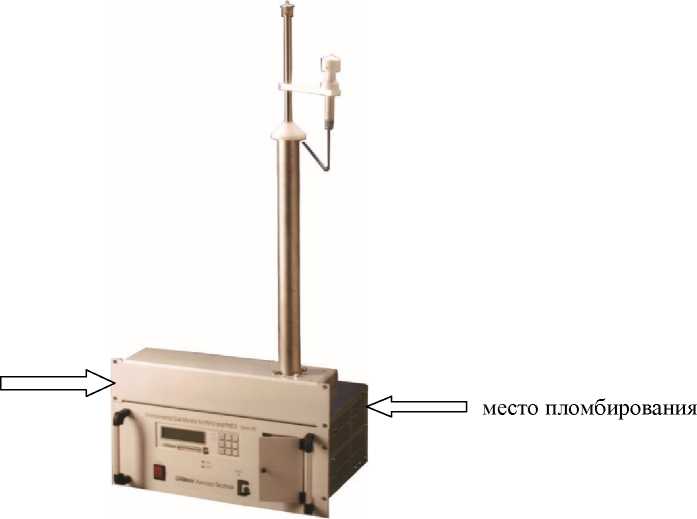

Внешний вид анализаторов EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E
Рисунок 1 - Внешний вид анализаторов пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E
Таблица 5 - Комплект поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Для EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ C |
E, EDM 180+ D, EDM 180+ E | |
|
Анализатор пыли в составе: | ||
|
Держатель для системы пробоотбора 19" |
- |
1 шт. |
|
Трубка длиной 1,5 м с оголовником для общей пыли (TSP) и встроенным нафионовым осушителем |
- |
1 шт. |
|
Датчики для измерения внешних температуры и влажности для коррекции показаний |
- |
1 шт. |
|
Накрышной фланец |
- |
1 шт. |
|
Дренажный комплект для улавливания воды |
- |
1 шт. |
|
Дифференциальная обогреваемая трубка для пробоотбора |
- |
1 шт. |
|
ПО для Windows |
GRIMM Software LabView® 1.178 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП-640-005-18 |
1 экз. |
|
Для EDM 107 GF и EDM 11-E | ||
|
Анализатор пыли в составе: | ||
|
Пробоотборная головка |
- |
1 шт. |
|
Прямая соединительная труба |
- |
1 шт. |
|
Карта памяти |
SD |
1 шт. |
|
Сетевой адаптер/зарядное устройство для 220 В |
- |
1 шт. |
|
Интерфейсный кабель |
RS-232 в USB |
1 шт. |
|
Фильтры |
PTFE |
1 шт. |
|
Переносной пластиковый кейс |
- |
1 шт. |
|
Фильтр для нулевого воздуха |
- |
1 шт. |
|
ПО для Windows |
GRIMM Software LabView® 1.178 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП-640-005-18 |
1 экз. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон размеров регистрируемых частиц (31 канал), мкм (для EDM 107 GF, EDM 11-E) |
от 0,25 до 32 |
|
Диапазон размеров регистрируемых частиц (32 канала), мкм (для EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E) |
от 0,22 до 32 |
|
Диапазон показаний массовой концентрации аэрозольных частиц, мг/м3 EDM 107 GF |
от 0,0001 до 10 |
|
EDM 11-E |
от 0,0001 до 10 |
|
EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E |
от 0,0001 до 100 |
|
Диапазон измерений массовой концентрации аэрозольных частиц, мг/м3 EDM 107 GF |
от 0,01 до 10 |
|
EDM 11-E |
от 0,01 до 100 |
|
EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E |
от 0,01 до 10 |
|
Пределы допускаемой основной приведенной** погрешности измерений массовой концентрации аэрозольных частиц в диапазоне от 0,01 до 0,5 мг/м3 включ. (общая концентрация взвешенных частиц, PM-10, PM-2,5, PM-1) при нормальной температуре отбираемой пробы от +15 до +25 °С, % |
±20 |
|
Пределы допускаемой основной относительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, PM-10, PM-2,5, PM-1) при нормальной температуре отбираемой пробы от +15 до +25 °С, % Для EDM 107 GF: 3 3 - в диапазоне св.0,5 мг/м3 до 10 мг/м3 включ. |
±20 |
|
Для EDM 11-E: 3 3 - в диапазоне св.0,5 мг/м3 до 100 мг/м3 включ. |
±20 |
|
Для EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E3: 3 - в диапазоне св.0,5 мг/м3 до 10 мг/м3 включ. |
±20 |
|
Пределы допускаемой дополнительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, PM-10, PM-2.5, PM-1), вызванной изменением температуры отбираемой пробы от нормальной от +15 до +25 °С, % на 1 °С |
±0,1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Номинальный объемный расход воздуха, дм3/мин |
1,2 |
|
Пределы допускаемой относительной погрешности установки объемного расхода воздуха, % |
±5 |
|
** Приведенная погрешность нормирована к верхней гр3анице поддиапазона измерений массовой концентрации аэрозольных частиц от 0,01 до 0,5 мг/м3 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания: - от сети переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
|
- от аккумуляторных батарей (для серии Grimm EDM 107 и Grimm | |
|
EDM 11), В |
от 16 до 18 |
|
Потребляемая мощность анализаторов, не более: EDM 107 GF, Вт |
45 |
|
EDM 11-E, Вт |
15 |
|
EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, 1В А |
150 |
|
Габаритные размеры, мм, не более EDM 107 GF: -длина |
240 |
|
-ширина |
120 |
|
-высота |
60 |
|
EDM 11-E: - длина |
320 |
|
-ширина |
180 |
|
-высота |
70 |
|
EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, | |
|
EDM 180+ D, EDM 180+ E: - длина |
483 |
|
-ширина |
400 |
|
-высота |
187 |
|
Масса, кг, не более: EDM 107 GF |
2,4 |
|
EDM 11-E |
2,4 |
|
EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, | |
|
EDM 180+ D, EDM 180+ E |
18 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +4 до +50 |
|
- относительная влажность окружающего воздуха, % |
от 0 до 95, |
|
- атмосферное давление, кПа |
без конденсации от 84 до 106,7 |
|
Температура отбираемой пробы, °С EDM 107 GF |
от -20 до +50 |
|
EDM 11-E |
от +4 до +50 |
|
EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E |
от -20 до +50 |
