Расходомеры состоят из двух частей - первичного преобразователя и конвертора сигналов, которые могут быть жестко связаны единой механической конструкцией (компактное исполнение) или разнесены на некоторое расстояние (разнесенное исполнение).

Принцип работы расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции, прямо пропорциональная скорости движения жидкости. Полученный сигнал передается в конвертор сигналов, где происходит его преобразование в значение объемного расхода и вычисление объема. Конвертор отображает на показывающем устройстве результаты измерений объемного расхода и объема и формирует различные выходные сигналы.

Первичный преобразователь состоит из металлической трубы. На внутреннюю поверхность трубы нанесена футеровка, выполненная из непроводящего электрический ток материала. В футеровку установлены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена двухсекционная обмотка возбуждения.

Конвертор сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения первичного преобразователя. Конвертеры сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.

Конверторы сигналов IFC 050 обеспечивают индикацию на жидкокристаллическом индикаторе (далее - ЖКИ) объема и объемного расхода, массы и массового расхода (при фиксации в конверторе значения плотности жидкости); формирование токовых, импульсных/частотных (с частотой следования импульсов от 0,01 до 10000 Гц), дискретных выходных сигналов, работу по интерфейсам RS 485 MODBUS, HART.

Конверторы сигналов IFC 070 обеспечивают индикацию на ЖКИ объемного расхода и объема; формирование токовых, импульсных/частотных (с частотой следования импульсов от 0,01 до 10000 Гц), дискретных выходных сигналов, работу по интерфейсам RS 485 MODBUS. При оснащении модулем KGA 42 возможна передача данных по сети GSM.

Конверторы сигналов IFC 100 обеспечивают индикацию на ЖКИ электропроводности продукта, объемного расхода и объема, массового расхода (при введенной в память расходомера плотности жидкости), скорости потока, температуры; формирование токовых, импульсных/частотных (с частотой следования импульсов от 0,01 до 10000 Гц), дискретных выходных сигналов, работу по интерфейсам HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, проведение диагностики расходомера.

Конверторы сигналов IFC 300 обеспечивают индикацию на ЖКИ электропроводности продукта, объемного расхода и объема, массового расхода (при введенной в память расходомера плотности жидкости), скорости потока, температуры; формирование токовых, импульсных/частотных (с частотой следования импульсов от 0,01 до 10000 Гц), дискретных выходных сигналов, работу по интерфейсам HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, проведение диагностики расходомера.

Расходомеры выпускаются в следующих исполнениях:

С - компактное исполнение, конвертор сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь (WATERFLUX  3050

С, WATERFLUX 3070 С, WATERFLUX 3100 С, WATERFLUX 3300 С);

F - разнесенное исполнение, конвертор сигналов в корпусе полевого исполнения соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (WATERFLUX 3070 F, WATERFLUX 3300 F);

W - разнесенное исполнение, конвертор сигналов в корпусе для настенного монтажа соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (WATERFLUX 3050 W, WATERFLUX 3100 W, WATERFLUX 3300 W);

R - разнесенное исполнение, конвертор сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (WATERFLUX 3300 R).

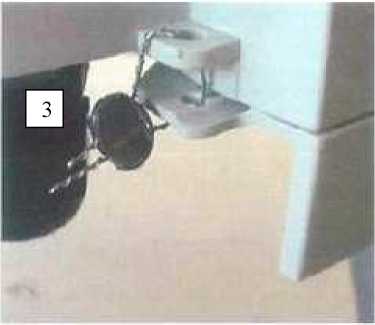

Фотографии внешнего вида расходомеров и места нанесения поверительных клейм (наклеек и пломб)

ива з

2

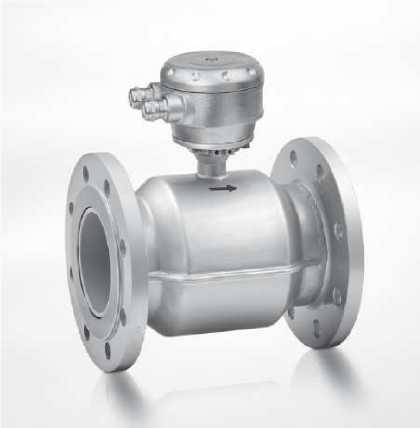

Рис. 1. Расходомеры WATERFLUX 3070 C

2

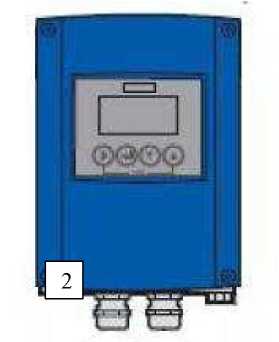

Рис. 2. Конвертор сигналов IFC 070 (разнесенное исполнение F)

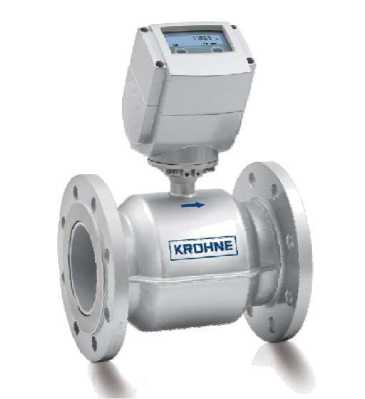

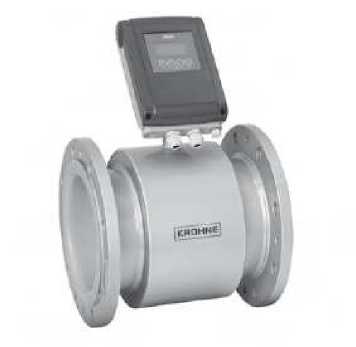

Рис. 3. Расходомеры WATERFLUX 3100 C

ppp

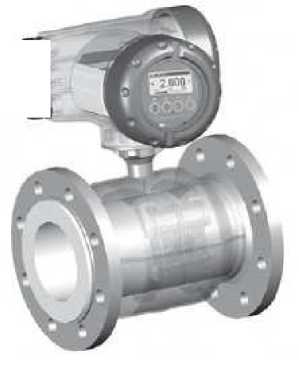

Рис. 4. Расходомеры WATERFLUX 3300 C

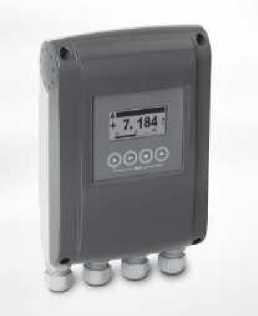

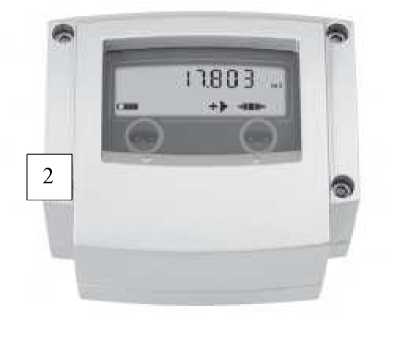

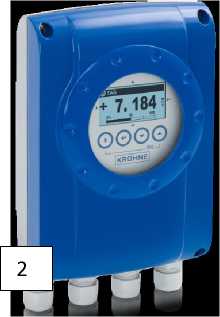

Рис. 5. Конвертор сигналов IFC 100 (разнесенное исполнение W)

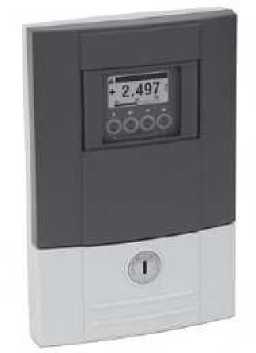

Рис. 6. Конвертор сигналов IFC 300 (разнесенное исполнение W)

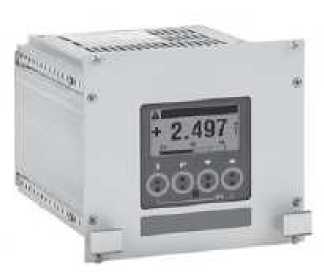

Рис. 7. Конвертор сигналов IFC 300 (разнесенное исполнение R)

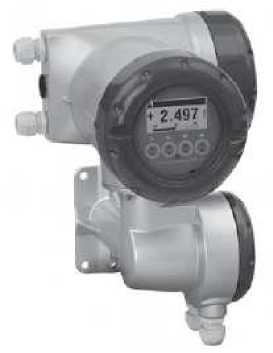

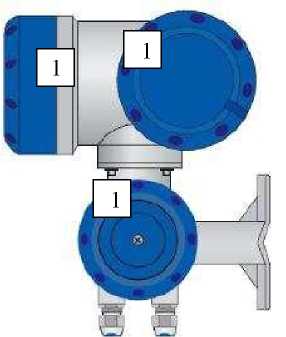

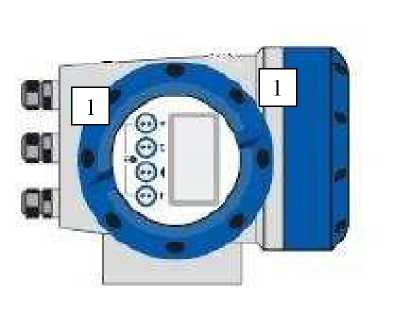

Рис. 8. Конвертор сигналов IFC 300 (разнесенное исполнение F)

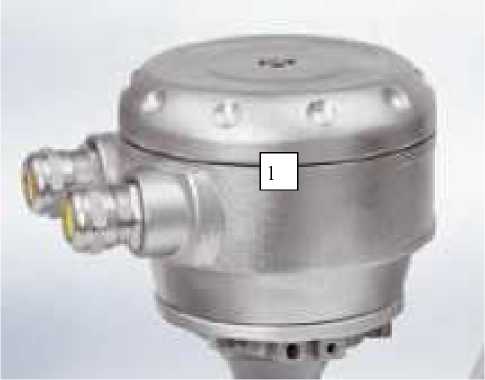

Рис. 9. Первичный преобразователь WATERFLUX 3000 (разнесенное исполнение)

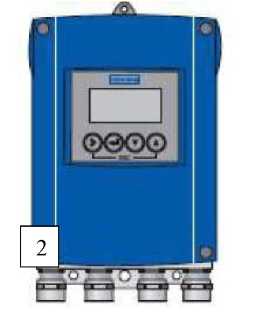

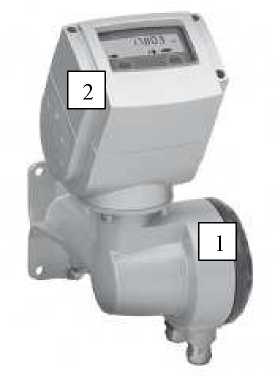

Рис. 10. Расходомер WATERFLUX 3050 С и Конвертор сигналов IFC 050 (разнесенное исполнение W)

• - самоклеящаяся пломба в виде наклейки из легко разрушаемого материала;

• - мастика с оттиском поверительного клейма;

• - навесная пломба.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
