Сведения о средстве измерений: 52540-13 Расходомеры-счетчики ультразвуковые

Номер по Госреестру СИ: 52540-13
52540-13 Расходомеры-счетчики ультразвуковые
(OPTISONIC 7300)

Назначение средства измерений:
Расходомеры-счётчики ультразвуковые OPTISONIC 7300 предназначены для измерений объёмного расхода и объёма различных неагрессивных и агрессивных газов.

сертификация программного обеспечения
Внешний вид. Расходомеры-счетчики ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1
Внешний вид. Расходомеры-счетчики ультразвуковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 20.11.2022
Номер записи - 142346
ID в реестре СИ - 364746
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

Расходомер-счетчик ультразвуковой Optisonic 7300, Нет модификации, Нет данных, мод. OPISONIC 7300, Без модификации,  OPTISONIC 7300, OPTISONIC 7300С-Ех, OPTISONIC 7300F, OPTISONIC 7300C, OPTISONIC 7300, OPTISONIC 7300 C-Ex, 7300,

Производитель

Изготовитель - Фирма "KROHNE Altometer B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 119
Выдано извещений - 2
Кол-во периодических поверок - 78
Кол-во средств измерений - 74
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1423 дн.

Приказы РСТ, где упоминается данный тип СИ

№34 от 2013.01.22 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 36363-13,52513-13 по 52547-13,13489-13,52548-13 по 52553-13,25335-13)

№2564 от 2017.11.20 О продлении срока действия свидетельств об утверждении типа средств измерений

№2603 от 2017.11.24 О переоформлении свидетельства об утверждении типа средства измерений № 35158 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Барнаульского филиала ОАО "Кузбассэнерго" и внесении изменений в описание типа

№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"

№2219 от 2020.12.23 О внесении изменений в описание типа на Установки измерительные групповые автоматизированные "АГЗУ-УТС"

№1696 от 2022.07.11 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Огнеупоры" (ТК 009)

№1739 от 2022.07.18 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
52540-13 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
56432-14 Расходомеры-счётчики газа ультразвуковые (Turbo Flow UFG)
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь)
52540-13 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
62301-15 Счетчики газа (КТМ600 РУС)
Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ Самарская обл., пгт. Волжский; ООО "КТМ-Сервис", г. Самара (срок свидетельства: 18.11.2020 г.))
52540-13 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
67960-17 Уровнемеры байпасные поплавковые (BNA)
Акционерное общество "ВИКА МЕРА" (АО "ВИКА МЕРА") (РОССИЯ г. Москва)
52540-13 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
75566-19 Счетчики газа ультразвуковые (КТМ700 РУС)
Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ пгт Волжский, Самарская обл.)
52540-13 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
77155-19 Датчики расхода газа ("DYMETIC-1223M")
Акционерное общество «ДАЙМЕТ» (АО «ДАЙМЕТ») (РОССИЯ г. Тюмень)
52540-13 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
67993-17 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)

Все средства измерений ООО "Кроне-Автоматика"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40075-13
21.08.2029
Расходомеры электромагнитные, OPTIFLUX серии 1000 / 2000 / 4000 / 5000 / 6000 / 7000 с конвертерами сигналов IFC 010 / 040 / 050 / 100 / 300
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
ОТ
МП
5 лет
47154-11
28.06.2021
Расходомеры электромагнитные с конверторами сигналов, WATERFLUX 3000 (расходомеры) IFC 070/ IFC 100/ IFC 300 (конверторы)
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
ОТ
МП
4 года
51335-12
24.09.2017
Расходомеры электромагнитные, TIDALFLUX 4300
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
ОТ
МП
4 года
52540-13
20.11.2022
Расходомеры-счетчики ультразвуковые, OPTISONIC 7300
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
ОТ
4 года
56454-14
09.11.2029
Расходомеры ультразвуковые, OPTISONIC 6300
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
ОТ
МП
4 года
57762-14
29.04.2024
Расходомеры-счетчики ультразвуковые, OPTISONIC 3400
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
ОТ
МП
4 года

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "Эталон Регион Сервис"
(ВСЕ-1490)
  • 1 0 0 0 0 0 0
    ООО "НМОП"
    (RA.RU.311359)
  • OPTISONIC 7300
  • 12 1 11 0 12 1 11
    ФБУ "КИРОВСКИЙ ЦСМ"
    (RA.RU.311362)
    РСТ
  • OPTISONIC 7300
  • 1 0 1 0 1 0 1
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • OPTISONIC 7300
  • 1 0 1 0 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 1 0 0 0 0 0 0
    ФГУП "ВНИИМС"
    (01.00225-2011)
    РСТ
  • OPTISONIC 7300
  • 2 0 0 0 0 0 0
    ООО "АВТОМАТИКА-СЕРВИС"
    (RA.RU.312514)
  • OPTISONIC 7300
  • 1 0 1 0 1 0 1
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • OPTISONIC 7300
  • 1 0 1 0 1 0 1
    ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ"
    (RA.RU.312789)
  • OPTISONIC 7300 C-Ex
  • OPTISONIC 7300С-Ех
  • 8 0 4 0 8 0 4
    ООО "СИБИРЬ ЭНЕРГОСЕРВИС"
    (RA.RU.312261)
  • OPTISONIC 7300
  • 2 2 0 0 2 2 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 2 0 2 0 1 0 1
    ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ"
    (RA.RU.311956)
  • Нет модификации
  • OPTISONIC 7300F
  • OPTISONIC 7300C
  • 11 4 7 0 11 4 7
    ООО "ПРИБОРАВТОМАТИКА"
    (1780)
  • мод. OPISONIC 7300
  • OPTISONIC 7300F
  • 2 0 2 0 1 0 1
    АО "АНХК"
    (RA.RU.311979)
  • OPTISONIC 7300
  • 5 0 5 0 5 0 5
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • OPTISONIC 7300
  • 2 0 0 0 0 0 0
    ООО НПП "ИРВИС"
    (RA.RU.311654)
  • OPTISONIC 7300
  • 2 0 2 0 2 0 2
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • OPTISONIC 7300
  • 17 3 14 2 17 3 14
    ООО "ЦСМ"
    (RA.RU.312904)
  • Optisonic 7300
  • 5 0 5 0 2 0 2
    ООО "ЭРИС"
    (RA.RU.310699)
  • Нет данных
  • 9 0 5 0 1 0 1
    ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ"
    (01.00315-2011)
  • 1 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • OPTISONIC 7300
  • Расходомер-счетчик ультразвуковой Optisonic 7300
  • 9 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Нет модификации
  • OPTISONIC 7300
  • 3 0 3 0 3 0 3
    ФБУ "САХАЛИНСКИЙ ЦСМ"
    (RA.RU.311389)
    РСТ
  • 7300
  • 2 0 2 0 2 0 2
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • OPTISONIC 7300
  • 1 0 1 0 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • OPTISONIC 7300C
  • 1 0 1 0 1 0 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • OPTISONIC 7300
  • 1 0 1 0 0 0 0
    ООО "УЛЬТРА-СТАНДАРТ"
    (RA.RU.314531)
  • OPTISONIC 7300
  • Нет модификации
  • 6 6 0 0 6 6 0
    ООО ИК "СИБИНТЕК"
    (RA.RU.311951)
  • OPTISONIC 7300
  •  OPTISONIC 7300
  • 4 0 4 0 4 0 4
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • OPTISONIC 7300
  • 1 0 1 0 1 0 1
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • OPTISONIC 7300
  • 1 0 1 0 1 0 1
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    29000 15060
    ФБУ НИЦ ПМ-Ростест
    Москва
    22470 15060
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    11431 15060
    ФБУ Красноярский ЦСМ
    Красноярский край
    12591 15060
    ФБУ Пермский ЦСМ
    Пермский край
    10528 15060

    Программное обеспечение

    Внутреннее ПО выполняет функции расчёта объёмного расхода, массового расхода, молярной массы, скорости потока, скорости звука газа, определение направления потока, вывод информации на дисплей и интерфейсы связи, токовый, частотный, импульсный выходы.

    Уровень защиты программного обеспечения действия расходомеров-счётчиков ультразвуковых OPTISONIC 7300 от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.

    Таблица 1- Идентификационные данные программного обеспечения

    Наименование

    ПО

    Идентификационное наименование ПО

    Номер версии

    ПО

    Цифровой идентификатор ПО (контрольная сумма)

    Алгоритм вычисления цифрового идентификатора ПО

    Внутреннее ПО

    CG360

    3.Х.Х

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносят на шильд электронного блока расходомера-счётчика ультразвукового OPTISONIC 7300 методом шелкографии и на титульные листы эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации расходомеров-счётчиков ультразвуковых OPTISONIC 7300.

    Поверка

    осуществляется по документу: МП РТ 1849-2012 «Расходомеры-счётчики ультразвуковые OPTISONIC 7300. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28 декабря 2012 г.

    При поверке применяются следующие средства измерений:

    • -  установка для поверки расходомеров с пределами допускаемой относительной погрешности ±0,3 %, диапазон расходов в соответствии с диапазоном расходов поверяемого расходомера;

    • -  частотомер электронно-счётный, диапазон частот от 5 до 10000 Гц, ПГ ±10-6;

    • -  миллиамперметр, диапазон измерений от 4 до 20 мА, ПГ ±0,2 % от диапазона;

    • -  термометр, ПГ ±0,2 °С;

    • -  гигрометр, ПГ±3 %.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам ультразвуковым OPTISONIC 7300

    ГОСТ Р 8.618- 2006 «ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа».

    Техническая документация «KROHNE Altometer B.V.», Нидерланды.

    Изготовитель

    «KROHNE Altometer B.V.», Нидерланды
    Kerkeplaat, 14 3313LC Dordrecht, Postbus 110 3300AC Dordrecht, the Netherlands
    Tel.: +31 (0)78 630 6300
    Fax: +31 (0)78 630 6390
    E-mail: administrator@krohne-altometer.nl

    Заявитель

    ООО «КРОНЕ Инжиниринг»
    Адрес: 443532, Самарская обл., Волжский р-н, пос. Стромилово
    Тел.: +7 (846) 230 04 70,
    факс: +7 (846) 230 03 11
    Изготовитель «KROHNE Altometer B.V.», Нидерланды
    Kerkeplaat, 14 3313LC Dordrecht, Postbus 110 3300AC Dordrecht, the Netherlands
    Tel.: +31 (0)78 630 6300
    Fax: +31 (0)78 630 6390
    E-mail: administrator@krohne-altometer.nl

    Принцип действия расходомеров-счётчиков ультразвуковых OPTISONIC 7300 основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него. Далее рассчитываются объёмный расход, объёмный расход, приведённый к нормальным условиям, массовый расход, молярная масса, скорость потока, направление потока, скорость звука газа.

    Расходомеры-счётчики ультразвуковые OPTISONIC 7300 состоят из отрезка трубы с вмонтированными в него ультразвуковыми приёмо-передатчиками (первичный преобразователь расхода) и конвертора сигналов. Расходомеры-счётчики ультразвуковые OPTISONIC 7300 производятся в компактном исполнении - OPTISONIC 7300С, когда конвертор сигналов крепится непосредственно на первичном преобразователе расхода, и в раздельном исполнении - OPTISONIC 7300F, когда конвертор сигналов крепится отдельно и соединён с первичным преобразователем расхода кабелем длиной до 30 метров.

    Параметры трубопровода вносятся в память конвертора сигналов на заводе-изготовителе. Расходомеры-счётчики ультразвуковые OPTISONIC 7300 присоединяются к трубопроводу с помощью фланцев, выполненных по стандартам EN или ASME (в зависимости от заказа).

    Приёмо-передатчики ультразвуковых импульсов установлены по диагонали друг другу в одной плоскости и передают акустический сигнал без отражения от внутренней поверхности трубопровода.

    В расходомерах-счётчиках ультразвуковых OPTISONIC 7300 предусмотрена возможность измерения потока газа, как в прямом, так и в обратном направлении (в реверсивном режиме).

    Расходомеры-счётчики ультразвуковые OPTISONIC 7300, в зависимости от исполнения, могут оснащаться аналоговым выходом (0 20) мА, частотным (импульсным) выходом, дискретным выходом, дискретным входом, аналоговым входом, интерфейсами Modbus RTU, HART и Fieldbus.

    Внешний вид. Расходомеры-счетчики ультразвуковые (OPTISONIC 7300), http://oei-analitika.ru
    Внешний вид. Расходомеры-счетчики ультразвуковые (OPTISONIC 7300), http://oei-analitika.ru

    а)                                                      б)

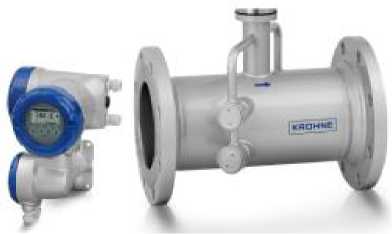

    Рисунок 1- Расходомеры-счётчики ультразвуковые: а) OPTISONIC 7300C (компактное исполнение, б) OPTISONIC 7300F (раздельное исполнение).


    Таблица 4 -

    Наименование

    Количество

    Расходомер-счётчик ультразвуковой OPTISONIC 7300

    1 шт.

    Методика поверки

    1 шт.

    Руководство по эксплуатации

    1 шт.

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации расходомеров-счётчиков ультразвуковых OPTISONIC 7300.


    Таблица 2

    Наименование параметра

    Значение

    Диаметр условный, мм

    от 50 до 600

    Диапазон измерений скорости потока газа, м/с

    от минус 30 до плюс 30

    Пределы допускаемой относительной погрешности измерений объёмного расхода при поверке имитационным способом, %:

    • - Ду 100...600 мм

    • - Ду 50.80 мм

    ±2

    ±3

    Пределы допускаемой относительной погрешности измерений объёмного расхода при скорости потока газа 1...30 м/с (при калибровке и поверке на этом газе), %:

    • - Ду 100.600 мм

    • - Ду 50.80 мм

    ±1

    ±2

    Нормальные условия при калибровке газом:

    • - газ

    • - температура, °С

    • - давление, МПа

    воздух 20,0 0,1

    Длина прямого участка, Ду, не менее

    • - до расходомера

    • - после расходомера

    10

    3

    Давление измеряемой среды, МПа, не более

    15

    Напряжение электропитания, В

    100.230 (перем. ток)

    24 (пост. ток)

    Потребляемая мощность, Вт, не более

    22 (перем. ток)

    12 (пост. ток)

    Масса, кг

    от 15,2 до 1106

    Г абаритные размеры, мм, не более

    от 320x351x300

    до 790x939x780

    Средний срок службы, лет

    14

    Средняя наработка на отказ, ч

    100000

    Условия эксплуатации:

    • -     относительная влажность, %

    • -     атмосферное давление, кПа

    • -    температура окружающей среды, °С

    • -     температура рабочей среды, °С

    до 95

    от 84,0 до 106,7 от минус 40 до плюс 65 от минус 40 до плюс 180
