Принцип действия ППР основан на измерении частоты образования вихрей, срывающихся с тела обтекания, пропорциональной скорости потока рабочей среды.

Расходомеры (модификации 600, 60S, 700, 910, 960) состоят из первичного преобразователя расхода (ППР) вихревого типа, электронного блока расходомера, термометра сопротивления, датчика давления и вычислителя, соединенных между собой кабелями.

Расходомеры могут иметь моноблочное исполнение, при котором электронный блок установлен на ППР и раздельное исполнение, при котором электронный блок соединяется с ППР кабеля.

ППР выполнен в виде штанги, на которой с одной стороны закреплен приемник скорости потока измеряемой среды, а с противоположной - клеммная коробка, устройство крепления или подъемник. Приемник скорости потока представляет собой трубу с телом обтекания, в виде трапецеидальной призмы, направленной широким основанием навстречу потоку и размещенным на ней крылом с чувствительным элементом, воспринимающим пульсации давления.

Для вычисления массового расхода жидкости и пара, приведения к стандартным условиям объемного расхода газа, используется вычислитель FP-93, датчик давления PT(X) и термометр сопротивления TEM, поставляемые по заказу. Термометр сопротивления может быть вмонтирован в штангу, а датчик давления устанавливается на устройстве крепления расходомера через запорный клапан.

Электронный блок расходомера выполнен в герметичном корпусе и соединяется с ППР кабелями. Внутри электронного блока расположены печатные платы и элементы присоединения внешних цепей. Электронный блок может конструктивно включать вычислитель.

Степень защиты от воздействия окружающей среды расходомера, датчика давления, термометр сопротивления - IP65, вычислителя - IP65 или IP20.

Расходомеры обеспечивают:

• - представление результатов измерений и диагностики на внешние устройства посредством унифицированных выходных сигналов;

• - индикацию измерительной информации на табло электронного блока;

• - архивирование измерительной информации и результатов диагностики.

Расходомеры обеспечивают представление на табло показания следующих величин: расход (м³/ч, кг/ч или т/ч), объем (м³ или дм³), масса (кг или т).

Модификации расходомеров отличаются друг от друга измеряемой средой (пар, газ или вода), типом присоединения к отводящему патрубку трубопровода, конструкцией подъемника, а также типом выходных сигналов электронного блока.

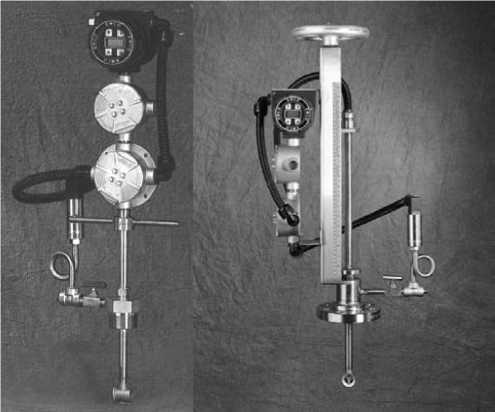

Внешний вид расходомера (мод.700, слева, 910 и 960 справа) показан на рисунке 1.

Рис.1

Диаметр условного прохода трубопровода (Ду) от 75 до 2000 Диапазоны измеряемых расходов (в зависимости от диаметра условного прохода):

• •   жидкости м³/ч, т/ч(вода)                                           от 7-155 до 5-10³-1,1-10⁵

• •   газа, м³/ч (0,6 МПа, 20°С)                                    от 50-1500 до 2,4-10³-1,0-10⁵

• •  насыщенного пара, т/ч (0,6 МПа, 165°С)                      от 0,26-5,3 до 187-3800

Диапазоны расходов Q рассчитываются по формулам:

Динамический диапазон измерений расхода газа и пара: от 1:10 до 1:35 (зависит от параметров среды)

Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %:

• •  жидкости

• •  газа и пара

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, %

Пределы допускаемой относительной погрешности измерений массового расхода и массы, %:

• •  жидкости

• •  газа и пара

Диапазон температур рабочей среды, °С                              от минус 40 до 260

Рабочее избыточное давление измеряемой среды, МПа                      от 0 до 13,8

Выходные сигналы, пропорциональные текущему расходу:

• •  частотный (импульсный), Гц 0-500/1000/3000/5000/10000 или с произвольным весом

  импульса.

  токовый, мА	4-20
  кодовый Millenium)	HART, RS-232C (с FP-93), RS-485, Ethernet (с электронным блоком

  от минус 40 до 60

  от 0 до 100

  Температура окружающего воздуха, °С

  Относительная влажность, %

  Питание от сети: постоянного тока, В

  +16

  -6

переменного тока, В

50 ± 1 не более 24 (с токовым выходом)

Условия применения

Примечание:

1. Для конической дюймовой резьбы NPT (К2" по ГОСТ 6111-52) и фланцев класса 900 по ANSI.

2. Избыточное давление (Р) определяется классом фланцев (максимально 15,2 МПа изб. при 38°С и 12,4 МПа изб. при 260°С)

Эксплуатация во взрывоопасных зонах помещений и наружных установок, согласно маркировке взрывозащиты 2ExnLIICT4 по ГОСТ Р 51330.13-99 (МЭК 60079-14-96).

Габаритные размеры и масса
