Принцип действия расходомеров основан на явлении наведения электродвижущей силы в движущемся в магнитном поле проводнике - измеряемой среде. В соответствии с законом электромагнитной индукции Фарадея при перемещении проводника в магнитном поле возникает электродвижущая сила, величина которой пропорциональна скорости движения проводника.

Конструктивно расходомер состоит из первичного преобразователя расхода и электронного блока 4411е, соединенных между собой кабелями.

Первичный преобразователь расхода выполнен в виде отрезка трубопровода, с футеровкой внутренней поверхности или без нее, с фланцами или без (под приварку) для присоединения к трубопроводу и фланцевыми патрубками для установки одного или нескольких сенсоров и установленной на трубе клеммной коробки. Он представляет собой монолитную конструкцию цилиндрической формы, включающую индуктор, заземляющие и измерительные электроды. Электропроводящая среда, в которой перпендикулярно направлению потока генерируется магнитное поле, протекает внутри трубы первичного преобразователя. Возникающее в измеряемой среде напряжение снимается электродами. Величина измеряемого напряжения пропорциональна магнитной индукции, расстоянию между электродами, а также средней скорости потока.

Для измерения жидкостей с низкой электропроводимостью (конденсат водяного пара, деминерализованная и деионизованная вода) используется предусилитель, размещаемый в клеммной коробке первичного преобразователя расхода. Учитывая, что магнитная индукция и расстояние между электродами являются постоянными величинами, средняя скорость потока измеряемой среды, а значит и объемный расход, пропорциональны измеряемому напряжению. Встроенный измеритель магнитного поля допускает наличие в измеряемой среде магнитных частиц.

Электронный блок, входящий в состав расходомера, измеряет индуцированное напряжение, вычисляет объемный расход и преобразует его в стандартизированные выходные аналоговые и цифровые сигналы.

Электронный блок расходомера выполнен в герметичном корпусе и соединяется с первичным преобразователем кабелями. Внутри электронного блока расположены печатные платы и элементы присоединения внешних цепей.

Расходомеры обеспечивают:

• - представление результатов измерений и диагностики на внешние устройства посредством унифицированных выходных сигналов;

• - индикацию измерительной информации на табло электронного блока;

• - архивирование измерительной информации и результатов диагностики.

Расходомеры обеспечивают представление на табло показания следующих величин: расход (м³/ч), объем (м³ или дм³), время работы (мин).

Модели расходомера отличаются друг от друга материалами исполнения и, при необходимости, внутреннего покрытия трубы первичного преобразователя, материалами и размером электродов, а также набором выходных и цифровых сигналов электронного блока.

Длина прямых участков трубопровода перед и после первичного преобразователя расхода должна составлять, в простых случаях, соответственно, не менее 5 •Ду и 3-Ду, для сложных случаев данные приведены в Руководстве по эксплуатации.

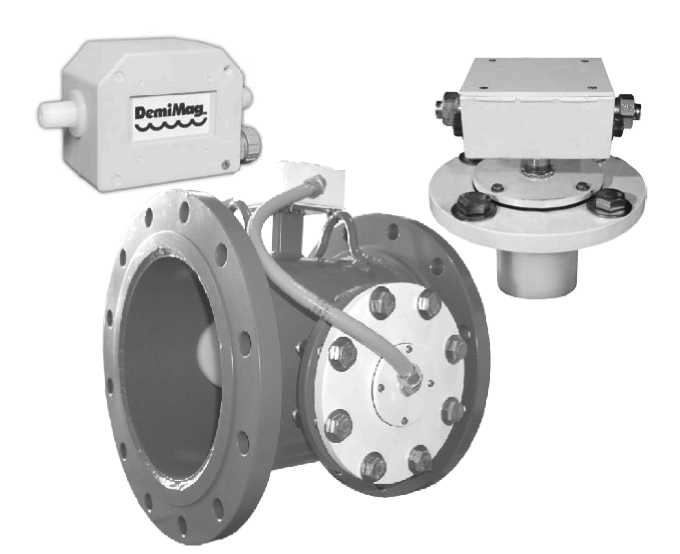

Внешний вид расходомеров моделей DM, DT, DK (слева направо) показан на рисунке 1.

Рис.1

Тип рабочей среды: жидкости с удельной электропроводимостью не менее 0,08 мкСм/см Диапазоны диаметров условных проходов, мм:

модель DM,........................................................от 2 до 12

модель DL,........................................................от 20 до 40

модель DP,........................................................от 50 до 300

модель M,.........................................................от 50 до 900

модели DT, DK,..................................................от 50 до 900

Диапазоны измеряемых расходов, м³/ч,...............от 0 до 0,002^Ду² минимум до 0 до 0,04^Ду²

максимум

Диапазон температур рабочей среды, °С...............от 0-30 (материал сенсора Polyvinylchloride), 0

80 (материал сенсора Polyurethane) до 0-176 (материал сенсора Polyetheretherketone)

Диапазон избыточных давлений рабочей среды, МПа: от 0-0,6 (DIN PN6) до 0-1,6 (DIN PN16) Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %: модель DM, DL, DP, DT, M,....................................± 0,5

модель DK,.........................................................± 1,0

Температура окружающего воздуха, °С....................от минус 29 до 60

Относительная влажность, %..................................от 5 до 100

Степень защиты от воздействия окружающей среды: первичного преобразователя расхода,...................IP68 (столб воды до 10 м)

электронного блока,..........................................IP65

Выходные сигналы, пропорциональные текущему расходу:

частотный или импульсный, Гц,..............................0-1000/10000 или с произвольным ве-

дискретный,........................................................2 беспотенциальных релейных выхода

токовый, мА.......................................................4-20

кодовый............................................................HART, RS-232C, RS-485

Потребляемая мощность, В-А,...............................

Габаритные размеры (диаметр, длина), мм...............

Масса, кг...........................................................от 20 до 1764

Средний срок службы, лет..................................... 10

Средняя наработка на отказ, ч................................80000
