Номер по Госреестру СИ: 47502-11
47502-11 Антенны измерительные логопериодические
(ESLP 9145)
Назначение средства измерений:
Антенны измерительные логопериодические ESLP 9145 (далее - антенны) предназначены для измерений напряженности электрической составляющей переменного электромагнитного поля в диапазоне частот от 1 до 18 ГГц и применяются совместно с анализаторами спектра, измерительными приемниками, селективными вольтметрами или другими измерительными устройствами для контроля электромагнитной обстановки.
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 1
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 2
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 3
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 136381
ID в реестре СИ - 358781
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ESLP 9145,
Производитель
Изготовитель - Фирма "Schwarzbeck Mess-Elektronik OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1220 от 2017.06.07 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Антенны измерительные логопериодические (ESLP 9145)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schwarzbeck Mess-Elektronik OHG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47502-11 |
Антенны измерительные логопериодические, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52418-13 08.12.2027 |
Антенны рупорные широкополосные, BBHA 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
52695-13 18.12.2027 |
Антенны измерительные, VULB916х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
53220-13 12.04.2018 |
Приемники измерительные, FCKL1528 / FCVU1534 / FCLE1535 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53915-13 26.06.2018 |
Приемники измерительные, FCLS1536 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54319-13 09.07.2024 |
Рупоры широкополосные, BBHA 9120 x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54568-13 09.07.2024 |
Антенны измерительные штыревые, VAMP 9243 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55151-13 04.10.2018 |
Эквиваленты сети, NSLK 812х/ NNLK 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55152-13 04.10.2018 |
Эквиваленты сети, NNBL 822х/ NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55169-13 04.10.2018 |
Эквиваленты сети, TEMP 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57393-14 05.04.2024 |
Антенны трехкоординатные измерительные рамочные, HXYZ 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
2 года | |
|
57578-14 04.06.2019 |
Антенны логопериодические широкополосные, STLPхххх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58966-14 06.09.2024 |
Антенны магнитные активные измерительные, FMZB 15xx Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
58967-14 06.09.2024 |
Антенны измерительные биконические активные, EFS 921x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
59015-14 06.09.2024 |
Антенны измерительные логопериодические, USLP 914хх, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
55169-21 23.07.2026 |
Эквиваленты сети, ТЕМР 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83649-21 12.11.2026 |
Эквиваленты сети, NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84329-22 11.01.2027 |
Эквиваленты сети, NSLK 81хх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Антенны измерительные логопериодические (ESLP 9145)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Антенны измерительные логопериодические (ESLP 9145)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
16276 | 16276 |
Знак утверждения типа
Знак утверждения типананосится на пластиковый корпус в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийАнтенна измерительная логопериодическая ESLP 9145. Паспорт.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к антеннам измерительным логопериодическим ESLP 9145ГОСТ РВ 50858-96 «Совместимость электромагнитная. Антенны измерительные. Технические требования и методы испытаний».
ГОСТ РВ 51914-2002 «Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры».
Техническая документация фирмы «Schwarzbeck - Mess Elektronik OHG», Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора), в том числе проведение измерений характеристик электромагнитных полей СВЧ диапазона, параметров электромагнитной совместимости.
Поверка
Поверкаосуществляется по документу «Инструкция. Антенны измерительные логопериодические ESLP 9145 фирмы «Schwarzbeck - Mess Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 25.03.2011 года.
Основные средства поверки:
анализатор цепей PNA E8362B (Рег. № 37595-08), диапазон рабочих частот от 10 МГц до 18 ГГц, пределы допускаемой относительной погрешности установки частоты ± V10-6, уровень гармонических составляющих в выходном сигнале не более минус 23 дБ, диапазон мощности выходного сигнала от минус 87 до 3 дБ[мВт], пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 70 до 10 дБ ± 1,1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ ± 0,9 дБ;
антенна измерительная П6-23М (Рег. № 24810-10), диапазон частот от 0,85 до 17,44 ГГц, эффективная площадь не менее 50 см2, пределы допускаемой относительной погрешности эффективной площади ± 0,8 дБ, КСВН входа антенны не более 1,8.
Изготовитель
Фирма «Schwarzbeck - Mess Elektronik OHG», ГерманияЮридический адрес: Германия, D-69250, г. Шенау, ул. Клинге 29
тел. 06228/1001; тел./факс (49)6228/1003
Почтовый адрес: Германия, D-69250, г. Шенау, ул. Клинге 29
тел. 06228/1001; тел./факс (49)6228/1003
Приложение к свидетельству №_______________ Лист № 4
обВсего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно - исследовательский испытательный институт Министерства обороны Российской Федерации» (ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России»)141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Конструктивно антенна представляет собой логопериодическую решетку диполей с переменнофазным питанием, возбуждаемую двухпроводной линией. Двухпроводная линия запитывается коаксиальным кабелем через коаксиальный разъем типа N (розетка) по ГОСТ РВ 51914-2002. На другом конце двухпроводной линии размещена резисторная нагрузка. Система вибраторов, длины которых изменяются по логарифмическому закону, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов. Резисторная нагрузка улучшает согласование и равномерность частотной характеристики антенны. Логопериодическая решетка вмонтирована в защитный пластиковый корпус. Выход антенны смонтирован на конце металлической штанги, предназначенной для удобства крепления антенны.
Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

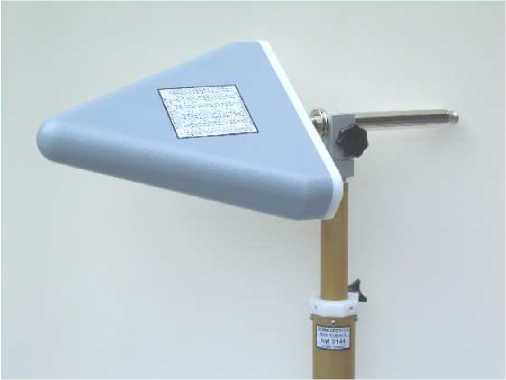

Внешний вид антенн приведен на рисунке 1.

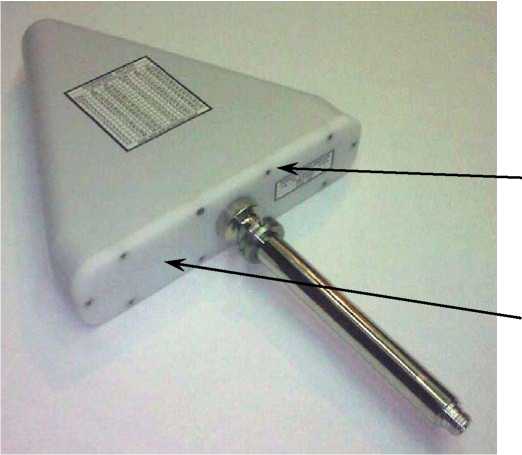

Схема пломбировки от несанкционированного доступа и обозначение места для размещения наклейки приведены на рисунке 2 .
