Номер по Госреестру СИ: 52418-13
52418-13 Антенны рупорные широкополосные
(BBHA 9170)
Назначение средства измерений:
Антенны рупорные широкополосные BBHA 9170 (далее по тексту - антенны) предназначены для измерений характеристик электромагнитных полей в диапазоне частот от 15 до 40 ГГц.
Внешний вид.
Антенны рупорные широкополосные
Рисунок № 1
Внешний вид.
Антенны рупорные широкополосные
Рисунок № 2
Внешний вид.
Антенны рупорные широкополосные
Рисунок № 3
Общие сведения
Дата публикации - 31.01.2024
Срок свидетельства - 08.12.2027
Номер записи - 142207
ID в реестре СИ - 364607
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, ВВНА 9170, Без модификации, Антенна рупорная широкополосная BBHA 9170, Антенна рупорная широкополосная BBHA 9170, BBHA 9170,
Производитель
Изготовитель - Фирма "Schwarzbeck Mess-Elektronik OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 168
Выдано извещений - 1
Кол-во периодических поверок - 126
Кол-во средств измерений - 106
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 667 дн.
Приказы РСТ, где упоминается данный тип СИ
№2748 от 2017.12.08 О продлении срока действия свидетельств об утверждении типа средств измерений
№654 от 2013.06.27 О внесении изменений в описание типа на антенны рупорные широкополосные ВВНА 9170
№2798 от 2022.11.03 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)
Наличие аналогов СИ: Антенны рупорные широкополосные (BBHA 9170)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52418-13 Антенны рупорные широкополосные (BBHA 9170) Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
71661-18 Антенны дипольные активные ("АДА-9") Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК") (РОССИЯ г. Москва) |
Все средства измерений Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47502-11 |
Антенны измерительные логопериодические, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52418-13 08.12.2027 |
Антенны рупорные широкополосные, BBHA 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
52695-13 18.12.2027 |
Антенны измерительные, VULB916х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
53220-13 12.04.2018 |
Приемники измерительные, FCKL1528 / FCVU1534 / FCLE1535 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53915-13 26.06.2018 |
Приемники измерительные, FCLS1536 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54319-13 09.07.2024 |
Рупоры широкополосные, BBHA 9120 x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54568-13 09.07.2024 |
Антенны измерительные штыревые, VAMP 9243 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55151-13 04.10.2018 |
Эквиваленты сети, NSLK 812х/ NNLK 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55152-13 04.10.2018 |
Эквиваленты сети, NNBL 822х/ NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55169-13 04.10.2018 |
Эквиваленты сети, TEMP 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57393-14 05.04.2024 |
Антенны трехкоординатные измерительные рамочные, HXYZ 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
2 года | |
|
57578-14 04.06.2019 |
Антенны логопериодические широкополосные, STLPхххх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58966-14 06.09.2024 |
Антенны магнитные активные измерительные, FMZB 15xx Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
58967-14 06.09.2024 |
Антенны измерительные биконические активные, EFS 921x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
59015-14 06.09.2024 |
Антенны измерительные логопериодические, USLP 914хх, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
55169-21 23.07.2026 |
Эквиваленты сети, ТЕМР 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83649-21 12.11.2026 |
Эквиваленты сети, NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84329-22 11.01.2027 |
Эквиваленты сети, NSLK 81хх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Антенны дипольные активные ("АДА-9")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 7 | 0 | 6 | 0 | 7 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 7 | 7 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 0 | 11 | 0 | 9 | 0 | 9 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 11 | 1 | 1 | 7 | 0 | 8 | 1 | 7 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 13 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 11 | 1 | 0 | 11 | 1 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 42 | 1 | 40 | 0 | 32 | 0 | 32 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФИЛИАЛ ФГУП "ГРЧЦ" В ДАЛЬНЕВОСТОЧНОМ ФЕДЕРАЛЬНОМ ОКРУГЕ (1299) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 19 | 2 | 1 | 18 | 0 | 10 | 1 | 9 |
Стоимость поверки Антенны дипольные активные ("АДА-9")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
19000 | 13722 |
|
ФБУ Красноярский ЦСМ Красноярский край |
16276 | 13722 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
14700 | 13722 |
|
ФБУ Ростовский ЦСМ Ростовская область |
3704 | 13722 |
|
ФБУ УРАЛТЕСТ Свердловская область |
14928 | 13722 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель антенн в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Антенны рупорные широкополосные BBHA 9170. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам рупорным широкополосным BBHA 9170ГОСТ РВ 51914-2002 «Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 52418-13 «Инструкция. Антенны рупорные широкополосные BBHA 9170 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.09.2012 г.
Лист № 3 Всего листов 3 Основные средства поверки:
- анализатор цепей E8363C, ( рег. № 37176-08), диапазон рабочих частот от 0,01 до
40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 1-10-6, уровень гармонических составляющих в выходном сигнале не более минус 20 дБ, диапазон мощности выходного сигнала от минус 87 до 2 дБмВт, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 75 до 15 дБ -± 1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ - ± 1 дБ;
- комплект антенный измерительный АИК 1-40А/03, (рег. № 36492-07), диапазон рабочих частот от 12,4 до 40 ГГц, КСВН не более 1,5, коэффициент усиления не менее 25 дБ.
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», Германия
D-69250, г. Шенау, ул. Клинге 29
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310 Телефон/факс: (459) 505-41-28
E-mail: info@certce.ru. http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Конструктивно антенна имеет строение на основе пирамидального рупора с излучающим раскрывом прямоугольного сечения. К волноводному входу рупора пристыкован широкополосный коаксиально-волноводный переход с коаксиальным соединителем типа SMA розетка по ГОСТ РВ 51914-2002. Антенна вставлена в пластиковый корпус, выполняющий защитные функции и обеспечивающий удобство установки антенны. Для монтажа антенны в пластиковом корпусе имеются отверстия с резьбой 1/2" и 1/4".
Принцип действия антенны основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Для измерений характеристик электромагнитных полей антенна подключается ко входу приемного измерительного устройства. Для возбуждения электромагнитного поля с нормированными значениями плотности потока энергии антенна подключаются ко выходу генератора сигналов СВЧ.

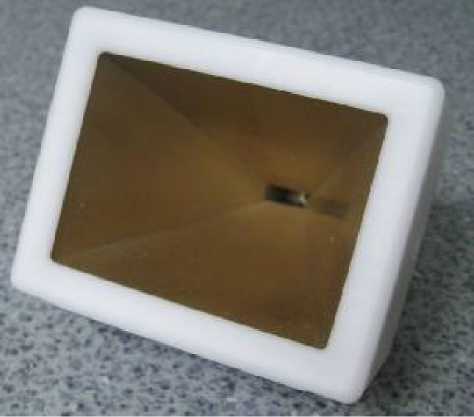

Внешний вид антенны приведен на рисунке 1.

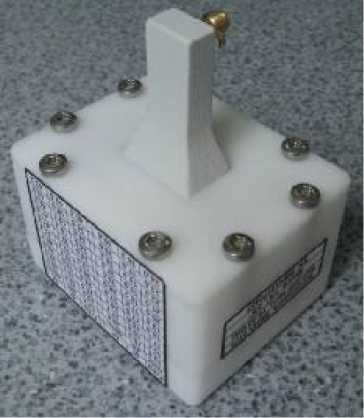

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 1
Рисунок 2
Примечания.
* - место пломбировки от несанкционированного доступа ; ** - место для нанесения наклеек.
антенн приведены в таблице 1. Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
от 15 до 40 |
|
КСВН, не более |
2 |
|
Коэффициент усиления, дБ |
от 15 до 20 |
|
Пределы допускаемой относительной погрешности коэффициента усиления, дБ |
± 2,0 |
|
Масса, кг, не более |
0,3 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
86 х 75 х 60 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. |
от минус 10 до 40 до 80 от 720 до 780 |
