В основе работы расходомера лежит использование различий в физических свойствах компонентов, подлежащих определению, в частности, значений диэлектрической проницаемости, электропроводности и плотности.

В расходомере реализованы отдельные функции определения состава и скорости измеряемой среды.

При определении состава многофазного потока измеряются импеданс, включающий электрическую ёмкость и проводимость, а также давление и температура.

Определение скорости выполняется одним из двух методов в зависимости от газосодержания: корреляционным или с помощью трубы Вентури. Выбор метода осуществляется автоматически.

При конфигурировании расходомера перед работой в него заносят информацию о свойствах флюида и, в частности, о плотности нефти/воды/газа и диэлектрической проницаемости нефти, таблицы PVT флюида.

Основными элементами расходомера являются:

• - корпус измерителя:

• - труба Вентури по ISO 5167-2003;

• - преобразователь многопараметрический 3095МА (Госреестр № 14682-06) фирмы «Emerson Process Management / Rosemount Inc.» для измерения давления, перепада давления, температуры, массового расхода и объемного расхода, приведенного к стандартным условиям;

• - двухуровневые датчики - электроды DP26, являющиеся обкладками конденсатора, датчиками кондуктометра и датчиками корреляционного преобразователя скорости;

• - электронное оборудование, служащее для измерения импеданса с помощью электродов DP26, и сверхскоростной прямой обработки и контроля данных;

• - корпус компьютера потока, имеющий разные варианты исполнения в зависимости от требуемого класса защиты;

• - отсечной сдвоенный запорно-спускной клапан модельного ряда Parker для отсечки датчиков от измерительной среды;

• - компьютер потока, созданный на базе шины РС/104, представляющий собой вычислительный блок для быстрого выполнения всех алгоритмов вычисления параметров потока, обеспечения связи со всеми внутренними средствами измерений, взаимодействия с внешним ПО «MPFM 2600 Service Console» (установленным на переносном или персональном компьютере) и клиентскими системами.

Для получения результатов измерений текущего расхода и количества нефти, воды и газа в объёмных и массовых единицах используется ПО «Flow Computer Software Version 4.06», установленное в энергонезависимую память компьютера потока.

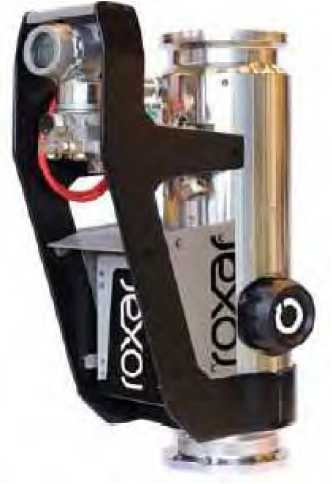

Фото 1 - Фотография общего вида многофазного расходомера Roxar MPFM 2600

Механическая защита от несанкционированного доступа осуществляется пломбированием наклейками (стикерами) корпуса компьютера потока, а также выходов интерфейсов термометра, многопараметрического датчика Rosemount 3095MA и блока полевой электроники.

Место пломбировки

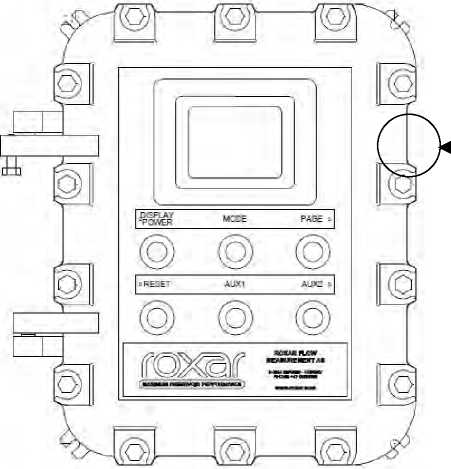

Рисунок 1 - Схема пломбировки корпуса компьютера потока

• 1 - место пломбирования интерфейса датчика температуры

• 2 - место пломбирования интерфейса многопараметрического датчика

• 3 - место пломбирования интерфейса блока электроники

Рисунок 2 - Схема пломбировки интерфейсов датчиков

В комплект поставки входят:

• - расходомер многофазный Roxar MPFM 2600 - 1 экз.;

• - комплект запасных частей и принадлежностей (по специальному заказу);

• - Расходомеры многофазные Roxar MPFM 2600. Функциональное описание (номер документа 091980) - 1 экз.;

• - Расходомеры многофазные Roxar MPFM 2600. Инструкция по эксплуатации (номер документа 091983) - 1 экз.;

• - Расходомеры многофазные Roxar MPFM 2600. Методика поверки. МЦКЛ.0005.МП - 1 экз.

Монтаж ...................................................................вертикальный с восходящим потоком

Измеряемая среда...........................................................................нефть/ вода / газ

Диаметр условного прохода, мм (“) .....................................о..т...5..0..,.8...д..о...2..0..3..,.2 (от 2 до 8)

Типоразмер/внутренний диаметр, “ /мм ..............................4../50,4/67, 6/87, 8/132,10/173

Диапазон измерений объемного расхода жидкости (сырой нефти), м³/ч ......................................................................

Диапазон измерений объемного расхода газа, при рабочих условиях, м³/ч ................................................................

Объёмное содержание газа в потоке (GVF), % ...............

Вязкость измеряемой среды, Сп .......................................

Плотность измеряемой среды, кг/м³ .................................

Максимальное давление в трубопроводе, МПа ..............

Интерфейс связи .................................................................

Протокол обмена данными.................................................

Показатели точности расходомера в зависимости от содержания газа в потоке представлены в таблице 2.

Таблица 2

Примечания

• 1 Указанные значения погрешностей действительны при давлении в трубопроводе выше 1 МПа (изб.).

• 2 При давлении в трубопроводе менее 1 МПа (изб.) указанные значения погрешностей следует умножать на коэффициент 1,3.

⁽¹⁾ - Для GVF>30%.

Напряжение питания, В:

• - от сети переменного тока частотой (50±1) Гц ................................от 100 до 242

• - постоянного тока ...................................................................................о..т...1..8. до 36

Потребляемая мощность, Вт (В-А), не более

Длина расходомера, мм, не более

Масса расходомера, кг, не более

Средняя наработка на отказ, ч, не менее..................................................1..0..0. 000

Средний срок службы, лет
