Номер по Госреестру СИ: 75274-19
75274-19 Измерители содержания воды в нефти
(RFM WCM мод. LC)
Назначение средства измерений:
Измерители содержания воды в нефти RFM WCM модели LC (далее - влагомеры) предназначены для измерений объемного влагосодержания нефти и нефтепродуктов.
Аналитический паспорт типа средства измерений
75274-19 — Измерители содержания воды в нефти
RFM WCM мод. LC
Фирма "Roxar Flow Measurement AS"
НОРВЕГИЯ
МПИ: 1 год
Действует
0
организаций0
владельцев1
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
7
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 7e4492d5-4c1f-24e1-5d0d-b58602f1f565 | 75274-19 | 2020-05-07 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

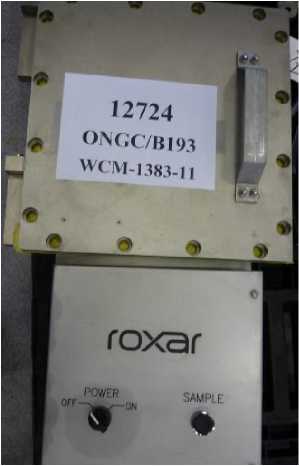

Внешний вид.
Измерители содержания воды в нефти
Рисунок № 1

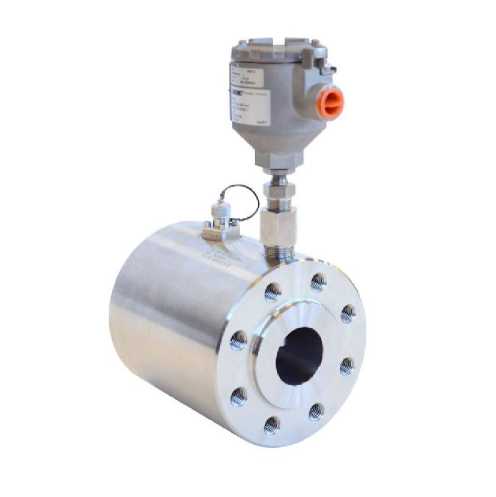

Внешний вид.
Измерители содержания воды в нефти
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 18.06.2024
Номер записи - 172136
ID в реестре СИ - 666997
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Roxar Flow Measurement AS"
Страна - НОРВЕГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1422 от 2019.06.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители содержания воды в нефти (RFM WCM мод. LC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Roxar Flow Measurement AS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27672-04 01.10.2009 |
Влагомеры поточные, RFM WCM мод. LC Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
1 год | |
|
31090-06 01.03.2011 |
Расходомеры многофазных потоков, MPFM 1900 VI и MPFM 1900 VI Non-Gamma Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
1 год | |
|
38290-08 01.08.2013 |
Расходомеры ультразвуковые, FGM130/FGM130TCV Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ |
4 года |
|
47571-11 24.08.2016 |
Расходомеры многофазные, Roxar MPFM 2600 Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ |
2 года |
|
51948-12 04.12.2017 |
Влагомеры, RFM WCM мод. LC, HC и FC Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
75274-19 18.06.2024 |
Измерители содержания воды в нефти, RFM WCM мод. LC Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ МП |
1 год |
|
75264-19 |
Расходомеры многофазных потоков, MPFM 1900 VI Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Измерители содержания воды в нефти (RFM WCM мод. LC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители содержания воды в нефти (RFM WCM мод. LC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) влагомеров является встроенным, обеспечивает реализацию функций влагомеров.
Зашита метрологически значимой части ПО влагомеров от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, обеспечивается использованием сервисной авторизованной программы изготовителя «Fieldwatch Service Console». Проверка соответствия ПО производится идентификацией версии ПО.
Уровень защиты ПО и измерительной информации «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Roxar Water cut meter |
|
Номер версии (идентификационный номер) ПО |
не ниже WCM2 1.0.4 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм цифрового идентификатора ПО |
CRC-16 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Измеритель содержания воды в нефти RFM WCM модели LC. Руководство по монтажу и эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителю содержания воды в нефти RFM WCM модели LC
ГОСТ 8.614-2013 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
Техническая документация «Roxar Flow Measurement AS», Норвегия
Поверка
Поверкаосуществляется по документу НА.ГНМЦ.0330-18 МП «Измерители содержания воды в нефти RFM WCM модели LC. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 14 сентября 2018 г.
Основные средства поверки:
Рабочий эталон 1-го или 2-го разряда единицы объемного влагосодержания нефти и нефтепродуктов по ГОСТ 8.614-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого влагомера с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Roxar Flow Measurement AS», НорвегияАдрес: Gamle Forusvei 17, PО Box 112, N-4065 Stavanger, Norway
Телефон/факс: +4 751-81-88-00-01
E-mail: rfm@roxar.com
Web-сайт: www.roxar.com
Заявитель
Общество с ограниченной ответственностью «РОКСАР СЕРВИСИЗ»(ООО «РОКСАР СЕРВИСИЗ»)
ИНН 7706598219
Адрес: 115054, г. Москва, Дубининская улица, дом 53 строение 5
Телефон: +7 (495) 504-34-05, факс: +7 (495) 504-34-06
E-mail: marketing@roxar.com
Web-сайт: www.roxar.ru
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Телефон: +7 (843) 567-20-10, 8-800-700-78-68, факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Принцип действия влагомеров основан на измерении комплексной проводимости жидкости (смеси жидких углеводородов и воды). Влагомер производит измерение проводимости и диэлектрической проницаемости жидкости методом резонансной камеры.
Влагомеры состоят из первичного измерительного преобразователя (резонансной камеры) и вторичного измерительного преобразователя (далее - электронный блок).
Резонансная камера представляет собой металлическую конструкцию, ограниченную от трубопровода специальными стенками или решетками, препятствующими распространению радиоволн по трубопроводу. Значения амплитуды, частоты резонанса и ширины резонансного пика, измеренные влагомером и значения плотности, измеренные внешним поточным плотномером передаются в электронный блок влагомера, где производится вычисления влагосодержания в объемных процентах с учетом температуры, плотности и содержания солей жидкости. Электронный блок влагомеров передает сигналы в цифровом виде во внешние устройства и измерительно-вычислительные комплексы.
Влагомеры имеют встроенную функцию коррекции показаний от влияния температуры измеряемой среды, коррекция осуществляется по показания средства измерений температуры, установленного в резонансной камере влагомера и подключенного к электронному блоку влагомера. В качестве средства измерений температуры может быть: датчик температуры Rosemount 644 (регистрационный номер средства измерений 63889-16) или преобразователь измерительный Rosemount 644 (регистрационный номер средства измерений 56381-14) в комплекте с термопреобразователем сопротивления Rosemount 0065 (регистрационный номер средства измерений 69487-17).
Влагомеры могут применяться во взрывоопасных зонах.
Пломбировка влагомеров от несанкционированного доступа не предусматривается.
а) Первичный измерительный преобразователь (резонансная камера)
б) Вторичный измерительный преобразователь (электронный блок)
Рисунок 1 - Общий вид влагомера RFM WCM модели LC
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Влагомер, в том числе:
|
RFM WCM LC |
1 шт. |
|
Датчик (преобразователь) температуры Х) |
- |
1 шт. |
|
Руководство по монтажу и эксплуатации |
RFM-MA-00188-131 |
1 экз. |
|
Паспорт |
RFM-WCM-1637-15-A |
1 экз. |
|
Методика поверки |
НА.ГНМЦ.0330-18 МП |
1 экз. |
|
1) В зависимости от комплектации |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного влагосодержания, % |
от 0,05 до 15,0 |
|
Пределы допускаемой основной абсолютной погрешности влагомера в диапазоне измерений (0,05 % - 1,0 % включительно), % |
± 0,05 |
Продолжение таблицы - 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности влагомера в диапазоне измерений (свыше 1,0 % - 15,0 % включительно), % |
±5,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения плотности измеряемой среды на 1 кг/м3 от значения плотности, установленного при градуировке, % 1) |
±0,027 |
|
Пределы допускаемой дополнительной абсолютной погрешности при изменении давления на 10 кПа от значения давления, установленного при градуировке, % |
±0,00025 |
|
1) Компенсируется автоматически функцией «Auto Zero» при условии подключения к электронному блоку поточного плотномера с пределами допускаемой абсолютной погрешности измерений ± 0,5 кг/м3. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефть и нефтепродукты |
|
Диапазон плотности измеряемой среды, кг/м3 |
от 600 до 1160 |
|
Диапазон температуры измеряемой среды, °С |
от 0 до +144 |
|
Давление, МПа, не более |
42,5 |
|
Параметры электрического питания - напряжение постоянного тока, В |
18 - 24 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Входные каналы передачи сигналов HART |
2 шт. |
|
Интерфейсы передачи сигналов: - RS485, MODBUS RTU |
2 шт. |
|
Номинальный внутренний диаметр первичного измерительного преобразователя, DN |
от 25 до 250 |
|
Габаритные размеры (Д*Ш*В), мм, не более
|
190x312x312 410x665x255 |
|
Масса, кг, не более:
|
40 70 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 20 до +60 |
|
Маркировка взрывозащиты |
2Exde[ia]IIBT5 |
|
Степень защиты электронного блока от атмосферных воздействий |
IP 66 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30 000 |
