Номер по Госреестру СИ: 47984-11
47984-11 Расходомеры
(TSK-C150CJ1U5V0-0-S5H-0)
Назначение средства измерений:
Расходомеры TSK-C150CJ1U5V0-0-S5H-0 (далее - расходомеры) предназначены для измерений, контроля и регулирования объемного расхода воды в системе охлаждения компрессоров В-103/1-4 в ОАО «Ангарский завод полимеров».

Внешний вид.
Расходомеры
Рисунок № 1

Внешний вид.
Расходомеры
Рисунок № 2

Внешний вид.
Расходомеры
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку расходомера и в центре титульных листов эксплуатационной документации методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерения изложен в эксплуатационной документации на расходомеры.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам TSK -C150CJ1U5V0-0-S5H-0
-
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
-
2 Техническая документация фирмы Heinrichs Messtechnik GmbH, Германия
Поверка
Поверкаосуществляется по документу «Инструкция. Расходомеры TSK-C150CJ1U5V0-0-S5H-0. Методика поверки. МЦКЛ.0019. МП», утвержденному ГСИ СИ ООО КИП «МЦЭ» 10.08.2011 г.
Основное поверочное оборудование - установка поверочная трубопоршневая, диапазон измеряемых значений объемного расхода от 10 до 300 м3/ч, пределы допускаемой относительной погрешности измерений объемного расхода ± 0,09 %.
Изготовитель
Фирма Heinrichs Messtechnik GmbH, Германия
Robert-Perthel-StraBe 9 D-50739 Koln
Тел: +49(221) 49708 - 0
Факс: +49(221) 49708 - 178
E-mail: mfo@hernrichs.eu
Заявитель
ООО «Зульсгиттер», Россия, Москва
Юридический адрес: 119034, Москва, Коробейников пер., д. 24
Фактический адрес: 119571, Москва, пр. Вернадского, д. 92,
этаж 2, оф. 224, пом. VI, ком. 7
Тел: (495) 721-12-05
Испытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ»
125424 г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
E-mail:sittek@mail.ru, kip-mce@nm.ru
В состав расходомеров входит измерительная камера - фитинг (из нержавеющей стали), в котором перпендикулярно направлению потока установлена лопасть, закрепленная на оси с пружиной кручения. На другом конце оси, за стенкой фитинга, имеется магнитная полумуфта (магнит кольцевого типа), связанная с другой магнитной полумуфтой механического стрелочного отсчетного устройства. Отсчетное устройство дополнительно имеет встроенные концевые преобразователи.
Принцип действия расходомеров основан на зависимости угла поворота лопасти, установленной в трубопроводе, от величины расхода воды - за счет равновесия силы натяжения пружины и силы набегающего потока воды.
Расходомеры монтируются на вертикальных трубопроводах на восходящих потоках.
Присоединение фланцев фитинга DN200 PN16 по стандарту DIN 2501.
Внешний вид и конструкция расходомеров представлены на фото 1 и рисунке 1.

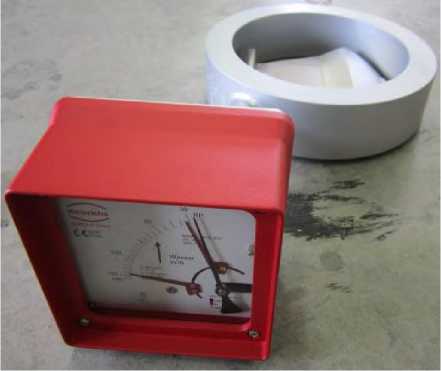

Фото 1 - Внешний вид расходомера
-

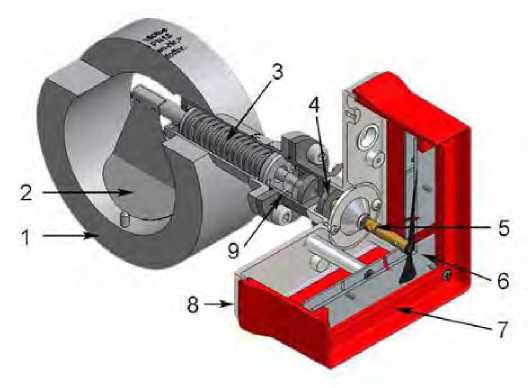

1 - фитинг;
-
2 - лопасть;
-
3 - ось лопасти с пружиной кручения;
-
4 - постоянный магнит кольцевого типа;
-
5 - магнитная полумуфта механического стрелочного отсчетного устройства;
6- шкала;
-
7 - крышка с окошком;
-
8 - плита основания корпуса отсчетного устройства;
-
9 - камера полумуфты.
Рисунок 1 - Конструкция расходомера
В расходомерах предусмотрено опломбирование показывающего устройства.

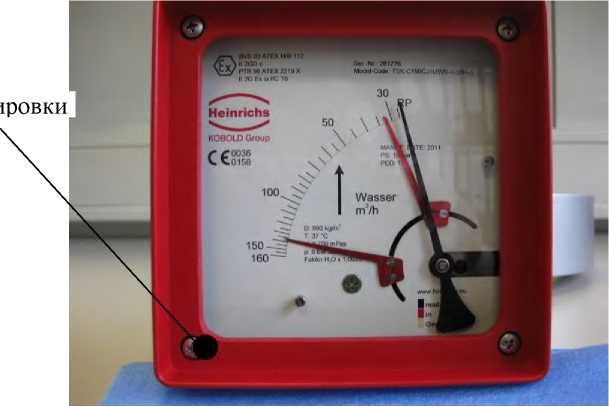

Место пломбировки показано на фото 2.

Фото 2 - Место пломбировки расходомера
| |
Диаметр условного прохода (Dv). мм |
200 |
Минимальный объемный расход Qmin, м3/ч |
25 |
Максимальный объемный расход Qmax, м3/ч |
160 |
Пределы допускаемой приведенной погрешности измерений | |
объемного расхода, % Qmaх |
±2,5 |
Сходимость результатов измерений, % Qmaх |
0,8 |
Давление измеряемой воды, бар |
6 |
Диапазон рабочих температур, оС: | |
- измеряемой воды |
от 20 до 80 |
- окружающего воздуха |
от минус 40 до плюс 60 |
Габаритные размеры, мм |
486 х 323 х 149 |
Масса, кг, не более |
14 |
Длина прямого участка до/после расходомера, мм |
5Dу/3Dу |
Среднее время наработки на отказ, ч |
40 000 |
Средний срок службы, лет |
15 |
