Номер по Госреестру СИ: 56646-14
56646-14 Ротаметры
(BGN-R, BGF-R)
Назначение средства измерений:
Ротаметры BGN-R, BGF-R (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов в напорных трубопроводах.
Внешний вид.
Ротаметры
Рисунок № 1
Внешний вид.
Ротаметры
Рисунок № 2
Внешний вид.
Ротаметры
Рисунок № 3
Внешний вид.
Ротаметры
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.02.2019
Номер записи - 146984
ID в реестре СИ - 369384
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Ротаметры BGN-R, BGF-R, модификация BGN-R исполнение BGN-R-S, мод. BGN-R, исполнение BGN-R-S, исполнение BGF-R-S, BGN-R-S, BGN-R-P, BGN-R, BGF-R, BGN-R, BGN, BGF-R-S80, BGF-R-S15, BGF-R,
Производитель
Изготовитель - Фирма "Heinrichs Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 178
Выдано извещений - 20
Кол-во периодических поверок - 79
Кол-во средств измерений - 130
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1417 дн.
Приказы РСТ, где упоминается данный тип СИ
№3382 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Вибрация, удар и контроль технического состояния" (ТК 183)
Наличие аналогов СИ: Ротаметры (BGN-R, BGF-R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Heinrichs Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14513-04 01.04.2009 |
Расходомеры массовые, TM Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
14513-98 01.08.2003 |
Массомеры, TM Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
43907-10 01.04.2015 |
Расходомеры массовые, MFMU Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
43908-10 01.04.2015 |
Расходомеры массовые, TMU Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
47984-11 |
Расходомеры, TSK-C150CJ1U5V0-0-S5H-0 Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50709-12 30.07.2017 |
Расходомеры механические жидкостные, BGF Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55096-13 |
Уровнемеры поплавковые магнитные, MBSK-K-220 Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56646-14 26.02.2019 |
Ротаметры, BGN-R, BGF-R Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57785-14 02.07.2019 |
Расходомеры массовые, TM-R, TME-R, TMU-R Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59830-15 06.02.2020 |
Расходомеры вихревые, DVH-R, DVE-R Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Ротаметры (BGN-R, BGF-R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 15 | 0 | 15 | 8 | 15 | 0 | 15 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 98 | 0 | 15 | 6 | 28 | 0 | 15 | ||
| ООО "ЭРИС" (RA.RU.310699) | 5 | 0 | 5 | 0 | 3 | 0 | 3 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 0 | 10 | 2 | 10 | 0 | 10 | |||
| ООО "ЦСМ" (RA.RU.312904) | 8 | 0 | 8 | 2 | 8 | 0 | 8 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Ротаметры (BGN-R, BGF-R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5000 | 7325 |
|
ФБУ НИЦ ПМ-Ростест Москва |
6600 | 7325 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7800 | 7325 |
|
ФБУ НИЦ ПМ-Ростест Москва |
9900 | 7325 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в документе «Ротаметры BGN-R, BGF-R. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ротаметрам BGN-R , BGF-R
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 13045-81 «Ротаметры. Общие технические условия».
-
3.ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
-
4. ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объема и массы жидкости».
-
5. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки». Основные средства поверки:
- расходомерная жидкостная установка с погрешностью не более 1/3 от погрешности поверяемого ротаметра;
- расходомерная установка по воздуху с погрешностью не более 1/3 от погрешности поверяемого ротаметра.
Изготовитель
Фирма «Heinrichs Messtechnik GmbH», Германия.
Адрес: Robert-Perthel-Str.9, Кельн, 50739, Германия.
Тел: +49 (0) 221-497-08-0
Факс: + 49 (0) 221-497-08-178
Заявитель
ООО «КОБОЛД РУС»
Адрес: 390035, г. Рязань, Проезд Гоголя. д. 3 А.
Телефон: 8-(495)-737-78-68 Факс: 8-(495)-737-78-69
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия ротаметров основан на измерении расхода среды, протекающей через измерительную трубку, в которой находится перемещающийся конический поплавок. Положение поплавка в измерительной трубке служит мерой расхода при равновесии гидродинамической силы движущегося потока в измеряемой среде и силы сопротивления движущемуся потоку, действующей навстречу.
В зависимости от назначения, диапазонов расходов, способа присоединения к трубопроводу и условий применения ротаметры имеют две модификации BGN-R, BGF-R.
Ротаметр BGF-R состоит из цилиндрического участка с фланцевым соединением, измерительного кольца и конического измерительного датчика. Положение измерительного датчика преобразуется во вращательное движение стрелки блока аналогового индикатора под действием встроенного постоянного магнита через магнитную систему движения.
Ротаметр BGN-R имеет в качестве измерительного элемента кольцо с острой кромкой и конический поплавок указателя. Вертикальное положение поплавкового указателя при помощи встроенного постоянного магнита через магнитную систему преобразуется во вращательное движение и передается на ось стрелки аналогового индикатора.
Ротаметр BGF-R имеет два исполнения BGF-R-S и BGF-R-Р, ротаметр BGN-R имеет три исполнения BGN-R-S, BGN-R-Р, BGN-R-Н различающиеся диапазоном измерений расходов, температур измеряемой среды, материалом исполнения корпуса и остальных деталий.
Ротаметры могут комплектоваться магнитно-электрическим измерительным преобразователем ES и измерительным сельсин-преобразователем KINAX. В случае комплектации указанными преобразователями калибровка измерительного преобразователя по цене деления шкалы проводится на заводе-изготовителе.
Фотографии общего вида

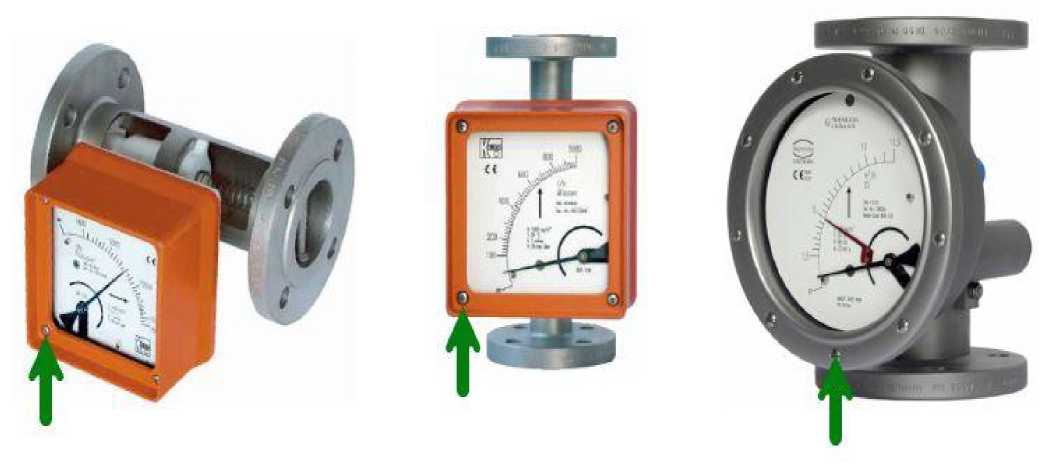

Фотографии мест пломбировки
Таблица 1
|
BGN-R-S |
BGN-R-H |
BGN-R-P |
BGF-R-S |
BGF-R-P | |||
|
Диаметр условного |
15;25;40;50;80;1О0 |
15;25;50;80;100 |
15,25 |
50;80 | |||
|
прохода, мм | |||||||
|
Диапазон измерений расхода жидкости, л/ч -минимальный (Qmin) |
О, 5 . |
. . 5,0 |
0,7 |
. . . 7,0 |
16 |
.160 |
400.4000 |
|
-максимальный (Qmax) |
8ООО . . |
. 80000 |
6000 |
. . .60000 |
400 |
.4000 |
4000.40000 |
|
Диапазон измерений расхода газа, м3/ч | |||||||
|
-минимальный (Qmin) |
О,О15 |
. . . 15 |
0,015.0,15 |
0,5 |
.4,6 |
11.110 | |
|
-максимальный (Qmax) |
24О . . |
. 2400 |
170 |
.1700 |
11 |
.110 |
110.1100 |
|
Максимальное давление, |
4,0 |
1,6 |
4,0 |
1,6 | |||
|
МПа |
40* |
40* | |||||
|
Диапазон температур измеряемой среды, °С |
-40... |
+200 |
-20 |
.+125 |
0 |
+80 |
0.+80 |
|
-80. |
+350* |
-40. |
+350* |
-40.+125** | |||
|
-40. |
+125** | ||||||
Продолжение таблицы 1
|
Пределы допускаемой основной приведенной погрешности, % Жидкость (вода) -с местным индикатором -с преобразователем ES -с преобразователем KINAX |
± 1,6 ± 1,8 ± 2,1 |
±2,0 ±2,2 ±2,5 | ||
|
Пределы допускаемой основной приведенной погрешности, % Газ: | ||||
|
-с местным индикатором |
± 2,0 |
- | ||
|
-с преобразователем ES -с преобразователем |
± 2,2 | |||
|
KINAX |
± 2,5 | |||
|
Пределы допускаемой дополнительной относительной погрешности измерений расхода, вызванной изменением температуры окружающей среды, на 10°С, % - с преобразователем KINAX |
± 0,2 | |||
|
- с преобразователем ES |
± 0,5 | |||
|
Температура хранения и окружающей среды, °С | ||||
|
-с местным индикатором |
-40...+80 | |||
|
-с датчиком предельных | ||||
|
значений |
-40.+65 | |||
|
-с преобразователем ES |
-40.+70 | |||
|
-с преобразователем | ||||
|
KINAX |
-40.+60 | |||
|
Выходные сигналы: -предупредительный сигнал релейный, количество выходов -аналоговый с/без |
от 1 до 3 | |||
|
HART, мА |
от 0/4 до 20 | |||
|
-импульсный выход * | ||||
|
Напряжение питания, В | ||||
|
- постоянный ток, |
20 . . |
.36 | ||
|
- переменный ток |
220 (+10/-15%) | |||
|
Частота, Гц |
50±1 | |||
|
Мощность, Вт |
10 | |||
Продолжение таблицы 1
|
Взрывозащита |
OExia II C T6 X | |
|
Степень защиты от внешних воздействий |
IP65, IP67 * | |
|
Средний срок службы, не менее, лет |
12 | |
|
Средняя наработка на отказ, не менее, ч |
75000 | |
|
Габаритные размеры, не более, мм |
300х308х250 |
250х300х308 |
|
Масса, не более, кг |
20 |
14,5 |
*- по заказу ** - с электронным выходом
