Принцип действия расходомера основан на измерении времени прохождения ультразвуковых импульсов в движущейся среде по направлению движения и против него в зависимости от скорости среды. Разность этих времён пропорциональна средней скорости движения среды. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых датчиков, по сечению трубопровода, определяется объемный расход.

Расходомер состоит из двух основных компонентов:

• - первичного преобразователя расхода - корпуса расходомера, который представляет собой специально спроектированную секцию трубы с сужением к середине и с фланцами на концах;

- трансмиттера, содержащего электронный блок обработки акустических данных и устройство индикации (дисплей).

В средней части корпуса расходомера в двух ортогональных плоскостях и под углом 45^о к его продольной оси расположены два блока ультразвуковых преобразователей. Каждый блок ультразвуковых преобразователей состоит из четырех пар первичных акустических преобразователей (ПАП), которые поочередно передают и принимают ультразвуковые импульсы.

Трансмиттер формирует необходимые команды для работы ПАП, обрабатывает результаты измерений и генерирует выходные сигналы.

Трансмиттер оснащен:

• - двумя интерфейсами RS485 для вывода по протоколу Modbus информации с результатами измерений и сигналов диагностики расходомера;

• - инфракрасным портом Pocket PC;

• - входом для аналогового сигнала 4-20 мА;

• - выходом для аналогового сигнала 4-20 мА.

Трансмиттер имеет двухстрочный дисплей, по 16 знаков в строке, высотой 6 мм, обеспечивающий индикацию параметров потока, включая текущий расход, объем, данные аналоговых входов, аварийную сигнализацию, обнаружение неисправностей и акустическую диагностическую информацию.

Для защиты расходомера от несанкционированного доступа в местах, указанных на рисунках 3 и 4 размещают пломбы с оттиском клейма поверителя.

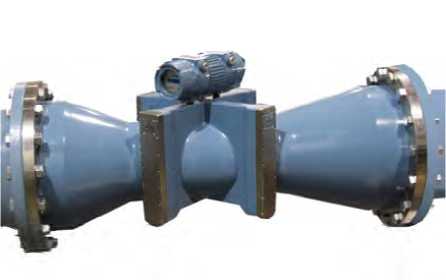

Рисунок 1 - Фотография общего вида

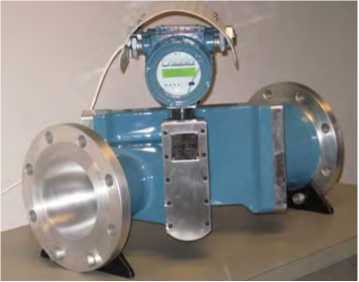

Рисунок 2 - Фотография общего вида расходомера ультразвукового LEFM 280CiRN, Ду=400 мм

расходомера ультразвукового

LEFM 280CiRN, Ду=150 мм

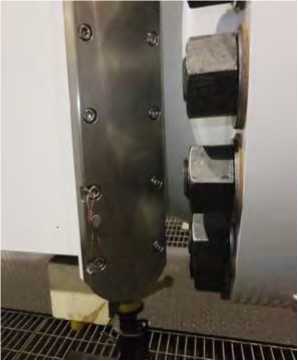

Рисунок 3 - Места пломбировки блоков ПАП на корпусе расходомера ультразвукового LEFM 280CiRN

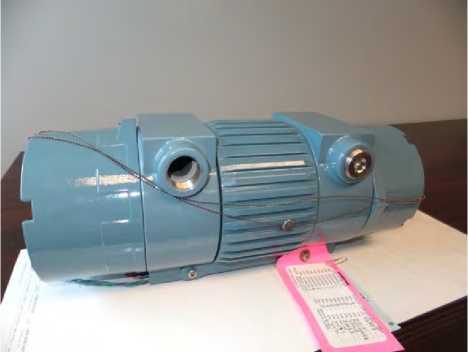

Рисунок 4 - Место пломбировки трансмиттера расходомера ультразвукового LEFM 280CiRN

• 1 Расходомер ультразвуковой LEFM 280CiRN..............................................1 шт.

• 2 Руководство пользователя..............................................................................1 экз.

• 3  Методика поверки «Расходомеры ультразвуковые LEFM 280CiRN».

МЦКЛ.0018.МП.................................................................................................................1 экз.

Диаметр условного прохода (Ду), мм (дюйм)

Номинальный максимальный объёмный расход¹, м³/ч:

Динамический диапазон измерения объёмного расхода² Пределы допускаемой относительной погрешности измерения объёмного расхода и объёма при доверительной вероятности 0,95, % ₃

Коэффициент преобразования, имп/м³/ч

Потеря давления, кПа, не более

Параметры рабочей среды:

о

• - температура, С

• - давление (избыточное), МПа, не более

Параметры электропитания:

• - напряжение, В, постоянного тока;

• - потребляемая мощность, Вт, не более

Режим работы

Рабочие условия эксплуатации:

- температура окружающей среды, °С                     от минус 40 до плюс 55;

- атмосферное давление, кПа                                     от 84 до 106,7;

- относительная влажность окружающей среды при температуре 35 °С, %                                                              до 99.

Длины прямых участков:

- до расходомера                                             не менее пяти Ду;

- после расходомера                                          не менее трёх Ду.

Масса и габаритные размеры расходомера                   приведены в таблице.

Габаритные размеры расходомера, длина х ширина х высо-     приведены в таблице.

та, мм, не более

Средняя наработка на отказ, ч, не менее                                     40000.

Средний срок службы, лет, не менее                                         12.

Таблица - расходомеров, зависящие от типоразмера
