Номер по Госреестру СИ: 58185-14
58185-14 Расходомеры ультразвуковые
(LEFM 380 Ci)
Назначение средства измерений:
Расходомеры ультразвуковые LEFM 380 Ci предназначены для измерений и вычислений объемного расхода и объема природного газа и других газов при рабочих условиях.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
LEFM 380 Ci
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Филиал ООО "Газпром ПХГ" "Волгоградское УПХГ" | Юридические лица | 8 | 8 | 1,00 |
| Филиал ООО "Газпром ПХГ""Волгоградское УПХГ" | Юридические лица | 7 | 7 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 3146777d-dc20-8def-165d-b5fb8cb3832c | 58185-14 | 2020-05-07 | — | актуальная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 20.08.2019
Номер записи - 148769
ID в реестре СИ - 371169
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
LEFM 380 Ci
Изготовитель - Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
Кол-во поверок - 28
Выдано извещений - 1
Кол-во периодических поверок - 15
Кол-во средств измерений - 20
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц
№1286 от 2014.08.20 Об утверждении типов средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
58185-14 Расходомеры ультразвуковые (LEFM 380 Ci) Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
62301-15 Счетчики газа (КТМ600 РУС) Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ Самарская обл., пгт. Волжский; ООО "КТМ-Сервис", г. Самара (срок свидетельства: 18.11.2020 г.)) |
|
58185-14 Расходомеры ультразвуковые (LEFM 380 Ci) Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
75566-19 Счетчики газа ультразвуковые (КТМ700 РУС) Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ пгт Волжский, Самарская обл.) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48747-11 21.12.2016 |
Расходомеры ультразвуковые, LEFM 280CiRN Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
58185-14 20.08.2019 |
Расходомеры ультразвуковые, LEFM 380 Ci Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
58816-14 24.10.2019 |
Расходомеры ультразвуковые, LEFM Check Plus Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
58858-14 17.06.2024 |
Расходомеры ультразвуковые, LEFM 280CiRN-M Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61332-15 11.08.2025 |
Расходомеры ультразвуковые, LEFM 280Ci Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГАЗПРОМ ПХГ" (RA.RU.311196) | 15 | 7 | 0 | 15 | 1 | 15 | 0 | 15 | ||
| ФГУП "ВНИИР" (74) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «БАКС-Сервис» (RA.RU.312030) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8479 |
|
ФБУ Костромской ЦСМ Костромская область |
3082 | 8479 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
10923 | 8479 |
Расходомер ультразвуковой LEFM 380 Ci имеет встроенное программное обеспечение установленное в электронный блок (далее - ПО). ПО предназначено для обеспечения полнофункциональной работоспособности расходомера, в том числе расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра. Так же ПО выполняет функции
автоматического обнаружения неисправностей путем проверки качества данных для ультразвуковых лучей, оценки данных по отношению к их пороговым значениям. Оценка данных основывается на соотношении сигнал-шум (SNR), взаимно-корреляционных тестах и статистике сигналов.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Gas Flowmeter Application Code |
|
Номер версии (идентификационный номер) ПО |
101A960 03.01.03 |
|
Цифровой идентификатор ПО |
185E (значение получено методом CRC32 с последующим отбросом последних 4х значений) |
Уровень защиты ПО - высокий.
Дополнительно с расходомером ультразвуковым LEFM 380 Ci поставляется внешнее ПО LEFMLink 2G предназначенное для просмотра, диагностики, редактирования, проверки технического состояния расходомера. LEFMLink 2G находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.

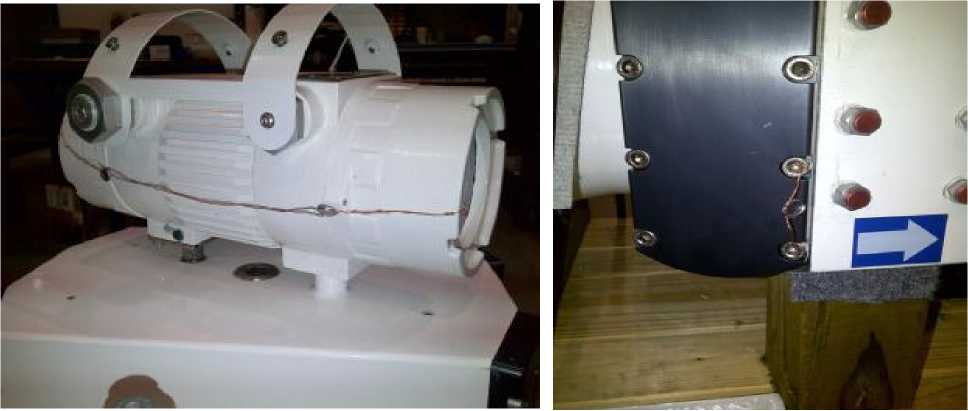

Рисунок 2 - Схемы пломбирования.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на шильдике расходомера в специально отведенном месте методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Caldon Ultrasonics. Ультразвуковой расходомер модели LEFM 380 Ci. Руководство по эксплуатации».
1 ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа»
2. Техническая документация фирмы «Cameron International Corporation («Cameron») Caldon Ultrasonics Technology Center», США.
осуществляется по документу МП 0140-13-2014 «Инструкция. ГСИ. Расходомеры ультразвуковые LEFM 380 Ci. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 25 апреля 2014 г.
Перечень основных средств поверки:
- установка поверочная расходоизмерительная, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределом основной относительной погрешности (относительной расширенной неопределенностью) ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
- частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ (при использовании частотно-импульсного выходного сигнала расходомера).
- азот технический 1-го сорта 99,6 об.% по ГОСТ 9293-74;
- термометр, пределы измерений от минус 25 °C до 55 °C, предел допускаемой погрешности 0,1%;
- манометр эталонный МО с верхним пределом измерений 0,25 МПа, класс точности 0,1 по ГОСТ 6521.
- термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
- барометр - анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа , цена деления шкалы 100 Па по ТУ25-11.15135;
- психрометр ВИТ -1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С по ТУ 25-11.1645.
Принцип действия расходомеров ультразвуковые LEFM 380 Ci основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно расходомер ультразвуковой LEFM 380 Ci состоит из двух основных компонентов или подсистем:
- корпуса преобразователя расхода, содержащего восемь пар первичных преобразователей, формирующих акустические лучи, и температурный датчик;
- трансмиттера, содержащего устройство индикации (дисплей) и электронный блок обработки акустических данных.
Рисунок 1 - Внешний вид расходомера (в стандартной модификации).
Первичные преобразователи, формирующие акустические лучи, изолированы от рабочей среды, не находятся под давлением и не контактируют со средой, что позволяет производит их замену без специального инструмента и остановки потока.
Расходомер ультразвуковой LEFM 380 Ci оборудован специальным покрытием внутренней поверхности проточной части для предотвращения налипания и накопления загрязнений в ходе эксплуатации.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч |
от 16 до 80567 (зависит от номинально диаметра DN) |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %:
Qt < Q < Qmax Qmin < Q < Qt
Qt < Q < Qmax Qmin < Q < Qt
Qt < Q < Qmax Qmin < Q < Qt
Qt < Q < Qmax Qmin < Q < Qt |
± 0,3 ± 0,5 ± 0,5 ± 1,0 ± 0,7 ± 1,4 ± 1,0 ± 1,4 |
|
Переходный расход Qt определяется в зависимости от диаметра проточной части расходомера
|
5% от Qmax 10% от Qmax |
|
Номинальный диаметр, DN |
от 100 до 900 |
|
Диапазон скоростей измеряемого газа, м/с |
от 0,6 до 30 (допускается измерение реверсивного потока от -0,6 до -30) |
|
Диапазон температур измеряемого газа, °С |
от -40 до +70 |
|
Диапазон абсолютного давления измеряемого газа, МПа |
от 0,8 до 45 |
|
Условия эксплуатации:
|
от -40 до +70 до 99% (без конденсации) |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
|
Потребляемая мощность, не более, Вт |
13 |
|
Габаритные размеры (зависят от типоразмера, марки стали корпуса расходомера)
|
от 425,5 до 2700 от 228,6 до 1460,5 от 483 до 1461 |
П родолжение таблицы 2
|
Масса (зависит от типоразмера, марки стали корпуса расходомера), кг |
от 126 до 4756 |
|
Средний срок службы, не менее, лет |
12 |
|
Маркировка взрывозащиты
|
1/2G EEx de ib [ia] IIC T4 1 Exdeib[ia]IICT4 X или 1 Exdeib[ia]IICT4 |
|
Степень защиты |
IP66 |
