Наименование

Количество

Примечание

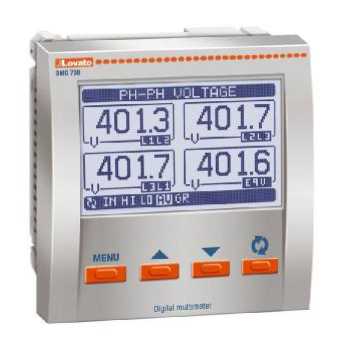

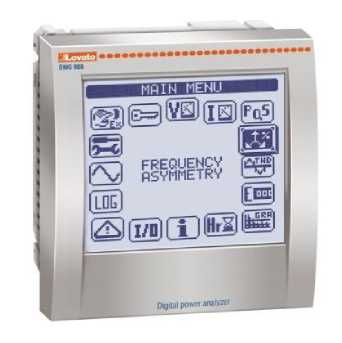

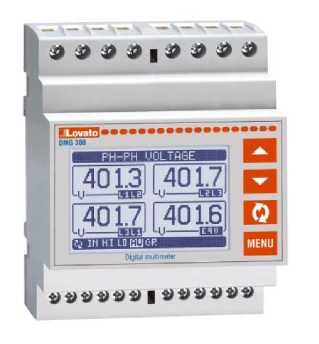

Прибор универсальный измерительный параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900

1

—

Модули расширения EXM 1010, EXM 1011, EXM 1012, EXM 1013, EXM 1000, EXM 1001, EXM 1020, EXM 1030, ЕХР 1010, ЕХР 1011, ЕХР 1012, ЕХР 1013, ЕХР 1014, ЕХР 1000,

ЕХР 1001, ЕХР 1002, ЕХР 1003, ЕХР 1004,

ЕХР 1005, ЕХР 1030 и ЕХР 1031

По требованию заказчика

—

Руководство по эксплуатации

1

—

Методика поверки

1

МП - 185/447-2010

Измеряемая характеристика

Модификация прибора

Диапазон измерений

Разрешение

Предел допускаемой основной абсолютной погрешности измерения (класс точности)

1

2

3

4

5

Действующее значение фазного напряжения иф

DMG 200, DMG 210

от 50 В до 480 В

0,1 В

± 0,540 ²^ф.м + 1 емр

DMG 300

0,1 В

± 0,240 ²^и_ф._м + 1 емр

DMG 700

0,1 В

± 0,540 -U,_bl + 1 емр

DMG 800, DMG 900

0,1 В

± 0,240 ²^и_ф._м + 1 емр

Действующее значение между-фазного напряжения имф

DMG 200, DMG 210

от 80 В до 830 В

0,1 В

± 0,540 ²^ф.м + 1 емр

DMG 300

0,1 В

± 0,240 ''4’ф, _м + 1емр

DMG 700

0,1 В

± 0,540 ²^ф.м + 1 емр

DMG 800, DMG 900

0,1 В

± 0,240 ²^ф._м + 1 емр

1

2

3

4

5

Действующее значение силы переменного тока I

DMG 200, DMG 210

(0,1-1,2)-1_Ном

0,001 А

± 0,5-10’²-I_m + 1емр

DMG 300

0,001 А

± 0,5-10’²-I_m + 1 емр

DMG 700

0,001 А

± 0,5-10’²-I_m + 1 емр

DMG 800, DMG 900

0,001 А

± 0,5-10’²-I_m + 1 емр

Мощность P

DMG 200, DMG 210

^{от 0,1}^¹ном •^0,1^^ином ^{до 1}ном •Цном (cosф 0,7.. .1,0)

0,1 Вт

± 1,0'10 ²^Р_м + 1 емр

DMG 300

0,1 Вт

± 0,5-10’²-Р_м + 1 емр

DMG 700

0,1 Вт

± 1,0'10 ²^Р_м + 1 емр

DMG 800, DMG 900

0,1 Вт

± 0,5-10’²-Р_м + 1 емр

Реактивная мощность Q

DMG 200, DMG 210

^{от 0,1}^¹ном •^0,1^^ином ^{до 1}ном ^ином (БШф 0,7.. .1,0)

0,1 вар

± 1,0'10 ²^Q_m + 1 емр

DMG 300

0,1 вар

± 0,5A0^-2^Q_m + 1 емр

DMG 700

0,1 вар

± 1,0'10 ²^Q_m + 1 емр

DMG 800, DMG 900

0,1 вар

± 0,5A0^-2^Q_m + 1 емр

Полная мощность S

DMG 200, DMG 210

^{от 0,1}^¹ном •^0,1^^ином

^{до 1}ном •Цном

0,1 1ГА

± 0,540 ²^S_m + 1 емр

DMG 300

0,1 1ГА

± 0,540 ²^S_m + 1 емр

DMG 700

0,1 1ГА

± 0,540 ²^S_m + 1 емр

DMG 800, DMG 900

0,1 1ГА

± 0,540 ²^S_m + 1 емр

Частота f

DMG 200, DMG 210

от 45 Гц до 66 Гц

0,01 Гц

± 0,1^10^-2f_M + 1 емр

DMG 300

0,01 Гц

± 0,1^10^-2f_M + 1 емр

DMG 700

0,01 Гц

± 0,1^10^-2f_M + 1 емр

DMG 800, DMG 900

0,01 Гц

± 0,1^10^-2f_M + 1 емр

Коэффициент мощности

DMG 200, DMG 210

от 0 до 1

0,001

± 1,0•10^-2•cosф_м + 4 емр

DMG 300

0,001

± 1,0•10^-2•cosф_м + 4 емр

DMG 700

0,001

± 1,0•10^-2•cosф_м + 4 емр

DMG 800, DMG 900

0,001

± 1,0•10^-2•cosф_м + 4 емр

Активная энергия WA

DMG 200, DMG 210

-

0,01 кВт^ч

Класс точности 1 по

ГОСТ Р 52322-2005

DMG 300

-

0,01 кВт^ч

Класс точности 0,5S по ГОСТ Р 52323-2005

DMG 700

-

0,01 кВт^ч

Класс точности 1 по

ГОСТ Р 52322-2005

DMG 800, DMG 900

-

0,01 кВт^ч

Класс точности 0,5S по ГОСТ Р 52323-2005

Реактивная энергия

WP

DMG 200, DMG 210

-

0,01 квар^ч

Класс точности 2 по

ГОСТ Р 52425-2005

DMG 300

-

0,01 квар^ч

Класс точности 1 по

ГОСТ Р 52425-2005

DMG 700

-

0,01 квар^ч

Класс точности 2 по

ГОСТ Р 52425-2005

DMG 800, DMG 900

-

0,01 квар^ч

Класс точности 1 по

ГОСТ Р 52425-2005

Наименование характеристик

Модификация прибора

Значение характеристик

Габаритные размеры (ширина х высота x глубина), мм

DMG 200, DMG 210,

DMG 300

72 х 90 х 63

DMG 700, DMG 800,

DMG 900

96 х 96 х 80

Масса, г, не более

DMG 200

315

DMG 210

315

DMG 300

315

DMG 700

370

DMG 800

370

DMG 900

422

Диапазон рабочих температур, °С

DMG 200, DMG 210,

DMG 300,

DMG 700, DMG 800,

DMG 900

от минус 20 до 60

Максимальная относительная влажность, %

DMG 200, DMG 210,

DMG 300,

DMG 700, DMG 800,

DMG 900

90

Мощность, потребляемая по цепи питания, В • А, не более

DMG 200

3,2

DMG 210

4

DMG 300

3,2

DMG 700

10

DMG 800

10

DMG 900

3,2

Диапазон напряжения питания, В

DMG 200, DMG 210,

DMG 300

от 100 до 240 (напряжение переменного тока частотой 50/60 Гц);

от 110 до 250 (напряжение постоянного тока)

DMG 700, DMG 800,

DMG 900

от 100 до 440 (напряжение переменного тока частотой 50/60 Гц);

от 110 до 250 (напряжение постоянного тока)

1012, EXM 1013, EXM 1000, EXM 1001, EXM 1020 и EXM

1030

Тип модуля

Функциональное назначение

Количество модулей устанавливаемых одновременно на прибор модификации DMG 300

1

2

3

EXM 1000

2 цифровых входа и 2 входа SSR

3

EXM 1001

2 цифровых входа и 2 релейных выхода

3

EXM 1010

интерфейс USB

2

EXM 1011

интерфейс RS232

2

1

2

3

EXM 1012

интерфейс RS485

2

EXM 1013

интерфейс ETHERNET

2

EXM 1020

интерфейс RS485 и 2 релейных выхода

2

EXM 1030

запись измеренных данных и событий

1

1005, ЕХР 1030 и

EXP 1031

Тип модуля

Функциональное назначение

Количество модулей устанавливаемых одновременно на прибор

DMG 700

DMG 800

DMG 900

EXP 1010

интерфейс USB

2

2

2

EXP 1011

интерфейс RS232

2

2

2

EXP 1012

интерфейс RS485

2

2

2

EXP 1013

интерфейс ETHERNET

-

2

2

EXP 1014

интерфейс ProfibusDP

-

2

2

EXP 1000

4 цифровых входа

2

2

4

EXP 1001

4 цифровых выхода

2

2

4

EXP 1002

2 цифровых входа и 2 выхода

4

4

4

EXP 1003

2 релейных выхода

4

4

4

EXP 1004

2 аналоговых входа

-

4

4

EXP 1005

2 аналоговых выхода

-

4

4

EXP 1030

запись измеренных событий

-

1

1

EXP 1031

запись измеренных данных и событий

-

-

1

Тип модуля

Масса, г

Длина, мм

Ширина, мм

Высота, мм

EXM 1000

130

58

35,8

90

EXM 1001

130

58

35,8

90

EXM 1010

130

58

35,8

90

EXM 1011

130

58

35,8

90

EXM 1012

130

58

35,8

90

EXM 1013

145

58

35,8

90

EXM 1020

130

58

35,8

90

EXM 1030

130

58

35,8

90

Тип модуля

Масса, г

Длина, мм

Ширина, мм

Высота, мм

1

2

3

4

5

EXP 1010

55

38,2

22

64,5

EXP 1011

50

38,2

22

64,5

EXP 1012

55

38,2

22

64,5

EXP 1013

64

38,2

22

64,5

EXP 1014

50

38,2

22

64,5

EXP 1000

50

38,2

22

64,5

EXP 1001

50

38,2

22

64,5

1

2

3

4

5

ЕХР 1002

50

38,2

22

64,5

ЕХР 1003

75

38,2

22

64,5

ЕХР 1004

50

38,2

22

64,5

ЕХР 1005

50

38,2

22

64,5

ЕХР 1030

55

38,2

22

64,5

ЕХР 1031

55

38,2

22

64,5
