№ п/п

Наименование

Кол-во

1

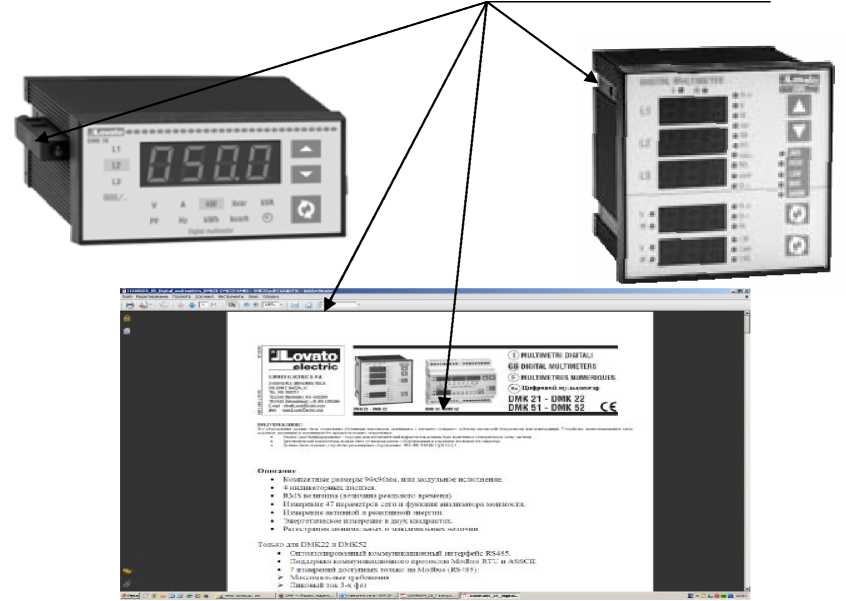

Прибор универсальный измерительный параметров электрической сети DMK 00 (DMK 00R1, DMK 01, DMK 01R1, DMK 02, DMK 03, DMK 03R1, DMK 04, DMK 04R1, DMK 10,DMK 10R1, DMK 11, DMK 11R1, DMK 15, DMK 15R1, DMK 16, DMK 16R1, DMK 20, DMK 21, DMK 22, DMK 25, DMK 26, DMK 30, DMK 31, DMK 32, DMK 40, DMK 50, DMK 51, DMK 52, DMK 60, DMK 61, DMK 62, DMK 70, DMK 70R1, DMK 71, DMK 71R1, DMK 75, DMK 75R1, DMK 80, DMK 80R1, DMK 81, DMK 81R1, DMK 82, DMK 83, DMK 83R1, DMK 84, DMK 84R1)

1 шт.

2

Комплект ответных разъемов¹⁾

1 комп.

3

Элементы крепления на щите¹⁾

1 комп.

4

Упаковочная коробка

1 шт.

5

Паспорт²⁾

1 экз.

6

Руководство по эксплуатации²-*

1 экз.

7

Методика поверки

1 экз.

8

Программное обеспечение³⁾

1 шт.

Примечание:

• ¹⁾ - только для приборов DMK 20, DMK 21, DMK 22, DMK 25, DMK 26, DMK 30, DMK 31, DMK 32, DMK 40 .

• ²⁾ - документы могут быть объединены;

• 3)

- поставляется по отдельному заказу.

Метрологические характеристики

Значение

Диапазон измерения среднеквадратических значений фазного/междуфазного напряжения переменного тока, В

от 10 до 480/от 20 до 830

Номинальное фазное/междуфазное напряжение U_HOM, В

400/690

Пределы допускаемой абсолютной погрешности измерения среднеквадратических значений фазного/междуфазного напряжения переменного тока, В

±1 е. м. р.

Диапазон измерения силы переменного тока, А

от 0,02 до 6

Номинальный ток 1_ном, А

5

Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А

±1 е.м.р.

Диапазон измерения частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц

±1 е.м.р.

Диапазон измерения коэффициента n-ой гармонической составляющей тока и напряжения, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерения коэффициента n-ой гармонической составляющей тока и напряжения, %

±1 е. м. р.

Диапазон измерения коэффициента мощности

от 0 до 1

Пределы допускаемой абсолютной погрешности измерения коэффициента мощности

±1 е.м.р.

Диапазон измерения активной мощности, кВт

^от O,11Jном'^0,111ом ^{до U}ном'¹ ном

Пределы допускаемой абсолютной погрешности измерения активной мощности, кВт:

при cos ф от 0,7 до 1

при cos ф от 0,3до 0,7

±(0,0025Tmax + 1 е.м.р.)

±(0,003-Pmax + 1 е.м.р.)

Диапазон измерения реактивной мощности, квар

^от 0^,1Uном ^0,11 ном ^{до U}ном'¹ ном

Пределы допускаемой абсолютной погрешности измерения реактивной мощности, квар:

при sin ф от 0,7 до 1

при sin ф от 0,3до 0,7

±(0,0025Qmax + 1 е.м.р.)

±(0,004Q_max + 1 е.м.р.)

Диапазон измерения полной мощности, кВ •А

^{от 0},¹ином'^0,11ном ^{до и}ном'1ном

Пределы допускаемой абсолютной погрешности измерения полной мощности, кВ • А

±(0,0015^Smax + 1 е.м.р.)

Диапазон измерения активной (реактивной) энергии, кВт-ч (квар-ч)

^{от 0},^1Uном'⁰,¹¹ ном'^- ^до и_ном'1ном'1

Пределы допускаемой абсолютной погрешности измерения активной (реактивной) энергии, кВт-ч (квар-ч)

±1 е.м.р.

Метрологические характеристики

Значение

Диапазон измерения среднеквадратических значений фазного/междуфазного напряжения переменного тока, В

от 30 до 480/от 60 до 830

Номинальное фазное/междуфазное напряжение и_ном, В

400/690

Пределы допускаемой абсолютной погрешности измерения среднеквадратических значений фазного/междуфазного напряжения переменного тока, В

±(0,0025-Umax + 1 е.м.р.)

Диапазон измерения силы переменного тока, А

от 0,05 до 6

Номинальный ток 1_ном, А

5

Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А

±(0,0025-Imax + 1 е.м.р.)

Диапазон измерения частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц

±1 е.м.р.

Диапазон измерения активной мощности, кВт

^от 0^,1Uном ^0,11 ном ^{до и}ном-1ном

Пределы допускаемой абсолютной погрешности измерения активной мощности, кВт:

при cos ф от 0,7 до 1

при cos ф от 0,3до 0,7

±(0,01-Р_отш; + 1 е.м.р.)

±(0,0125Tmax + 1 е.м.р.)

Диапазон измерения реактивной мощности, квар

^от ^Шном^Мном ^{до U}hom'Ihom

Пределы допускаемой абсолютной погрешности измерения реактивной мощности, квар:

при sin ф от 0,7 до 1

при sin ф от 0,3до 0,7

±(0,01Qmax + 1 е.м.р.) ±(0,0125Qmax + 1 е.м.р.)

Диапазон измерения полной мощности, кВ •А

^{от 0,}Шном-⁰Мном ^{до и}ном-1ном

Пределы допускаемой абсолютной погрешности измерения полной мощности, кВ • А

±(0,005- Smax + 1 е.м.р.)

Диапазон измерения активной (реактивной) энергии, кВт-ч (квар-ч)

Для моделей DMK21, DMK22, DMK DMK 51, DMK 52

^от О^нам'ОМнМ ^{до и}ном'!ном'$

Пределы допускаемой абсолютной погрешности измерения активной (реактивной) энергии, кВт-ч (квар-ч)

±1 е.м.р.

Метрологические характеристики

Значение

Диапазон измерения среднеквадратических значений фазного напряжения переменного тока, В

Для моделей:

DMK00, DMK00R1, DMK02, DMK 80, DMK 80R1, DMK 82:

от 15 до 660

DMK10, DMK10R1:

от 10 до 382

DMK 70, DMK 70R1:

от 10 до 347

DMK 75, DMK 75R1:

от 20 до 347

DMK15, DMK15R1, DMK16, DMK16R1:

от 20 до 382

Номинальное фазное напряжение U_HOM, В

Для моделей:

DMK00, DMK00R1, DMK02, DMK 80, DMK 80R1, DMK 82:

DMK10, DMK10R1, DMK15, DMK15R1, DMK16, DMK16R1, DMK

600

70, DMK 70R1, DMK 75, DMK 75R1:

347

Пределы допускаемой абсолютной погрешности измерения среднеквадратических значений фазного напряжения переменного тока, В

±(0,0025- Umax + 1 е.м.р.)

Диапазон измерения среднеквадратических значений междуфазного напряжения переменного тока, В

Для моделей:

DMK10, DMK10R1, DMK15, DMK15R1, DMK16, DMK16R1, DMK75

от 35 до 660

DMK 70, DMK 70R1

от 15 до 600

DMK 75R1

от 35 до 600

Номинальное междуфазное напряжение U_HOM, В

Для моделей:

DMK10, DMK10R1, DMK15, DMK15R1, DMK16, DMK16R1, DMK

70, DMK 70R1, DMK 75, DMK 75R1

600

Пределы допускаемой абсолютной погрешности измерения среднеквадратических значений междуфазного напряжения переменного тока, В

±(0,0025- Umax + 1 е.м.р.)

Диапазон измерения силы переменного тока, А

DMK11, DMK11R1, DMK 75, DMK 81R1, DMK 82

DMK01, DMK01R1, DMK02, DMK16, DMK16R1, DMK 81

DMK 71, DMK 71R1, DMK 75R1

от 0,05 до 6 от 0,05 до 5,75 от 0,05 до 5,5

Номинальный ток 1_ном, А

5

Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А

Для моделей:

DMK02, DMK11, DMK11R1, DMK16, DMK16R1, DMK 71, DMK

71R1, DMK 75, DMK 75R1, DMK 81, DMK 82:

DMK 81R1:

±(0,0057mox + 1 е.м.р.)

±(0,025\Imox + 1 е.м.р.)

Диапазон измерения частоты переменного тока, Гц

Для моделей:

DMK03, DMK03R1, DMK10, DMK10R1, DMK15, DMK15R1,

DMK16, DMK16R1, DMK 83, DMK 83R1

от 45 до 65

Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц

±1 е.м.р.

Диапазон измерения коэффициента мощности

Для моделей:

DMK04, DMK04R1, DMK 84, DMK 84R1

от 0 до 1

Пределы допускаемой абсолютной погрешности измерения коэффициента мощности

±(0,001- cos физм + 1 е.м.р.)

Диапазон измерения активной мощности, кВт Для моделей:

DMK15, DMK15R1, DMK16, DMK16R1

^{от 0,1U}hoM^0,1!hOM ^до

^Uhom'^Ihom

Пределы допускаемой абсолютной погрешности измерения активной мощности, кВт:

Для моделей DMK16, DMK16R1

при cos ф от 0,7 до 1

при cos ф от 0,3до 0,7

±(0,01-Pmax + 1 е.м.р.) ±(0,0125-Pmax + 1 е.м.р.)

Диапазон измерения реактивной мощности, квар

^{от 0,1U}hoM^0,1!hOM ^до

^Uhom'^Ihom

Пределы допускаемой абсолютной погрешности измерения реактивной мощности, квар:

Для моделей DMK16, DMK16R1

при sin ф от 0,7 до 1

при sin ф от 0,3 до 0,7

±(0,01-Qmax + 1 е.м.р.) ±(0,0125Qmax + 1 е.м.р.)

Диапазон измерения полной мощности, кВ •А

^{от 0}Шном-⁰¹1ном ^до

^Uном'¹ ном

Пределы допускаемой абсолютной погрешности измерения полной мощности, кВ • А:

Для моделей DMK16, DMK16R1

±(0,005- Smax + 1 е.м.р.)

Пределы допускаемой абсолютной погрешности измерения полной мощности (при cos ф от 0,7 до 1), кВт:

Для моделей DMK 75, DMK 75 R1:

±(0,01-Smax + 1 е.м.р.)

Диапазон измерения активной (реактивной) энергии, кВт-ч (квар-ч) Для моделей DMK 75, DMK 75 R1:

^{от 0},1и_ном'⁰,11ном'1 ^до Uном'Iном'!

Пределы допускаемой абсолютной погрешности измерения активной (реактивной) энергии, кВт-ч (квар-ч)

±1 е.м.р.

Модель

Питание

Масса, кг, не более

Габаритные размеры, мм, не более

DMK 30

от 100 до 240 В постоянного тока; от 110 до 250 В переменного тока частотой от 45 до 450 Гц

0,410

96x96x91

DMK 31

0,480

DMK 32

0,490

DMK 40

0,470

DMK 60

0,290

105x90x60

DMK 61

0,300

DMK 62

0,320

DMK 20

от 208 до 240 В переменного тока частотой от 45 до 65 Гц

0,434

96x96x76

DMK 21

DMK 22

DMK 25

от 12 до 24 В постоянного тока

DMK 26

DMK 50

от 208 до 240 В переменного тока частотой от 45 до 65 Гц

0,398

105x90x60

DMK 51

DMK 52

DMK 00

24В; от 110 до 127 В; от 220 до 240 В переменного тока частотой от 50 до 60 Гц

0,290

96x48x90

DMK 01

DMK 02

DMK 03

DMK 04

DMK 10

0,297

DMK 11

0,292

DMK 15

0,332

DMK 16

0,350

DMK 70

0,233

105x54x63

DMK 71

0,241

DMK 75

0,271

DMK 80

0,237

DMK 81

0,237

DMK 82

0,241

DMK 83

0,237

DMK 84

0,241

DMK 00R1

24В; от 110 до 127 В; от 220 до 240 В переменного тока частотой от 50 до 60 Гц

0,323

96x48x90

DMK 01R1

DMK 03R1

DMK 04R1

DMK 10R1

0,330

DMK 11R1

0,336

DMK 15R1

0,350

DMK 16R1

0,350

DMK 70R1

0,264

105x54x63

DMK 71R1

0,272

DMK 75R1

0,280

DMK 80R1

0,268

DMK 81R1

DMK 83R1

DMK 84R1

0,272
