Номер по Госреестру СИ: 49373-12
49373-12 Газоанализаторы
(CALOMAT 62)
Назначение средства измерений:
Газоанализаторы Calomat 62 (далее - газоанализаторы) предназначены для измерения концентраций водорода, диоксида серы, аммиака, хлора и хлороводорода в бинарных или ква-зибинарных газовых смесях.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
CALOMAT 62
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "СНПЗ" | Юридические лица | 1 | 3 | 3,00 |
| ПАО "Северсталь" | Юридические лица | 1 | 1 | 1,00 |
| АО СНПЗ | Юридические лица | 1 | 1 | 1,00 |
| АО"СНПЗ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 3ce08d91-6af3-f14f-c57c-3813e7c74e9b | 49373-12 | 2020-05-07 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Calomat62 |
C6K230WD.hex |
V1.0.0 |
0х0Е27 |
CRC-16 |
Влияние программного обеспечения на метрологические характеристики отсутствует.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
осуществляется в соответствии с методикой поверки МП 49373-12, разработанной и утвержденной руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 31 января 2011 г.
Основные средства поверки:
Государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) состава Н2 в N2 №№ 3908-87, 3909-87, 3915-87. 3923-87, 3933-87, 3941-87, 3942-87; СО2 в N2 №№ 3758-91, 3769-87, 3784-87, 3787-87 ; SО 2 в воздухе №№ 4049-87, 4050-87; СО2 в Н2 № 8964-2008, ; ЫНэ в N2 №№ 9201-2008, 9202-2008 ; Н 2 в Аг № 3958-87; Аг в N2 №№ 4003-87, 4004-87 4007, 401087, 4011-87; Кг в N 2 №№ 6331-92, 6333-92 в баллонах под давлением, выпускаемые по ТУ. Азот особой чистоты по ГОСТ 9392-74 в баллонах под давлением.
Принцип измерения газоанализаторов основан на различной теплопроводности газов. Четыре измерительных резистора соединены в мостик Уитстона. Исследуемый газ протекает вокруг двух резисторов, а эталонный газ вокруг двух других. Благодаря различной теплопроводности исследуемого и эталонного газа, охлаждение разогретых резисторов в различных средах происходит по разному, и температуры их становятся различными. Это приводит к изменению сопротивления резисторов и возникновению разности потенциалов в диагонали моста, что позволяет рассчитать концентрацию измеряемых компонентов.
Газоанализатор имеет стеклозащитный датчик, позволяющий применять его для сильно агрессивных газов.
Газоанализатор существует в двух исполнениях: в корпусе полевого монтажа Calomat62 F и в корпусе для монтажа в 19-дюймовую стойку Calomat62E . Корпус полевого прибора имеет перегородку изолирующую пространство для размещения блока электроники от пространства для размещения анализаторного модуля блока, такая конструкция обеспечивает долгий срок службы газоанализатора при использовании его для измерения в высоко коррозионных средах.

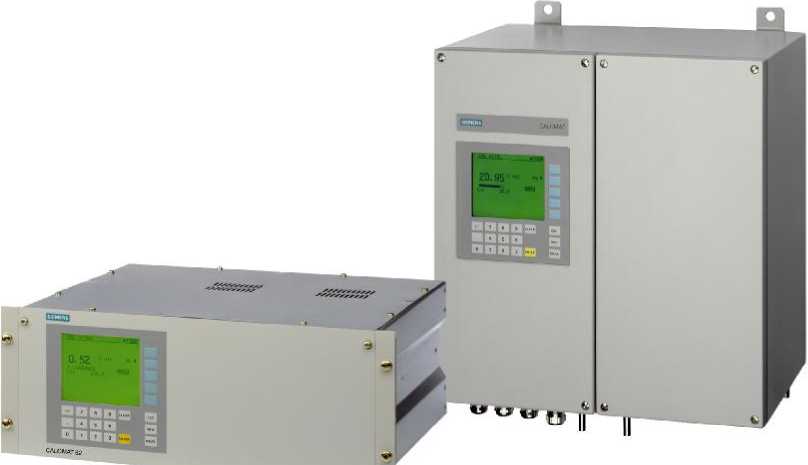

модель Calomat 62Е
модель Calomat 62F
Газоанализатор Calomat62 F относится к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0-99 и предназначен для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты 1Expx[ia]iaIICT4 X.
Место для нанесения мастичного оттиска клейма - нижний винт задней панели газоанализатора.
Лист № 2
Всего листов 4
Газоанализатор Calomat 62Е или Calomat 62F - 1 шт.
Инструкция по эксплуатации - 1 экз.
Методика поверки - 1 экз.
Паспорт - 1 экз
Для Calomat62E
|
Определяемый компонент |
Диапазоны измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной приведенной погрешности, % |
|
H2 В N2 |
От 0 до 1 |
±5 |
|
От 0 до 5 |
±5 | |
|
От 95 до 100 |
±5 | |
|
От 0 до 100 |
±5 | |
|
SO2 в воздухе |
От 0 до 15 |
±5 |
|
От 0 до 100 |
±5 | |
|
СО2 в H2 |
От 0 до 10 |
±5 |
|
СО2 в N2 |
От 0 до 5 |
±5 |
|
От 95 до 100 |
±5 | |
|
От 0 до 100 |
±5 |
Для Calomat62F
|
Определяемый компонент |
Диапазоны измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной приведенной погрешности, % |
|
H2 в N2 |
От 0 до 1 |
±5 |
|
От 95 до 100 |
±5 | |
|
От 0 до 100 |
±5 | |
|
H2 в HCl* |
От 0 до 5 |
±5 |
|
От 95 до 100 |
±5 | |
|
От 0 до 100 |
±5 | |
|
Cl2 **в воздухе |
От 0 до 20 |
±5 |
|
От 0 до 100 |
±5 | |
|
HCl* в воздухе |
От 0 до 5 |
±5 |
|
От 95 до 100 |
±5 | |
|
От 0 до 100 |
±5 | |
|
\Н3 в N2 |
От 0 до 20 |
±10 |
|
От 0 до 50 |
±10 | |
|
SO2 в воздухе |
От 0 до 15 |
±5 |
|
От 0 до 100 |
±5 | |
|
СО2 в H2 |
От 0 до 10 |
±5 |
|
От 0 до 100 |
±5 | |
|
СО2 в N2 |
От 0 до 5 |
±5 |
|
От 95 до 100 |
±5 | |
|
От 0 до 100 |
±5 |
Примечание - * для поверки в смесях вместо хлороводорода применяется аргон, имеющий теплопроводность близкую к теплопроводности хлороводорода
**для поверки в смесях вместо хлора применяется криптон, имеющий теплопроводность практически равную теплопроводности хлора_____________________________________________
• Предел допускаемой вариации показаний, в долях предела допускаемой основной погрешности 0,5
• Предел допускаемой дополнительной погрешности при изменении0,5 температуры окружающей среды от 5 до 45°С, в долях предела допускаемой основной погрешности
• Скорость расхода анализируемого газа, л/мин 0,5-1,5
• Диапазон температуры рабочей среды,0С 0 - 50
• Напряжение питания,В (100-120; 200-240) ±10 %
• Потребляемая мощность:
газоанализатора Calomat 62Е,1ГА, не более
газоанализатора Calomat 62F
с необогреваемым блоком подсоединения газа,В^ А, не более
газоанализатора Calomat 62F,
с обогреваемым блоком подсоединения газа, В •А, не более
• Габаритные размеры:
газоанализатора Calomat 62Е,мм, не более 383х77х390
газоанализатора Calomat 62F,мм, не более 438х503х311
• Масса:
газоанализатора Calomat 62Е,кг, не более 10
газоанализатора Calomat 62F, кг, не более 25
• Условия эксплуатации:
0
от 5 до 45
90
от 630 до 800
- температура окружающего воздуха, С
- относительная влажность, % , не более
- атмосферное давление, мм рт.ст.
