Номер по Госреестру СИ: 49554-12
49554-12 Поляриметры автоматические цифровые
(P8000, P8000Т, P8100, P8100Т, PS8000, PS8000T, P8000PT)
Назначение средства измерений:
Поляриметры автоматические цифровые моделей P8000, Р8000Т, P8100, Р8100Т, PS8000, PS8000T, P8000PT предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества.
Внешний вид.
Поляриметры автоматические цифровые
Рисунок № 1
Внешний вид.
Поляриметры автоматические цифровые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.04.2017
Номер записи - 138828
ID в реестре СИ - 361228
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Р8000Т, Поляриметры автоматические цифровые P8000Т, нет данных, мод. P8000, PS8000, P8100, P8000Т, P8000T, P8000, P8000Т, P8100, P8100Т, PS8000, PS8000T, P8000PT, P8000,
Производитель
Изготовитель - Фирма "A.Kruss Optronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 62
Выдано извещений - 2
Кол-во периодических поверок - 32
Кол-во средств измерений - 15
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Поляриметры автоматические цифровые (P8000, P8000Т, P8100, P8100Т, PS8000, PS8000T, P8000PT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "A.Kruss Optronic GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24300-03 |
Рефрактометры автоматические, DR5000 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27532-04 |
Поляриметры автоматические цифровые, P3001 RS Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34988-07 |
Поляриметр автоматический, P 8000 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
49554-12 13.04.2017 |
Поляриметры автоматические цифровые, P8000, P8000Т, P8100, P8100Т, PS8000, PS8000T, P8000PT Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52649-13 01.02.2018 |
Пластинки поляриметрические, PQE +17, PQE -17, PQE +34, PQE -34 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58843-14 26.09.2024 |
Поляриметры круговые, P1000-LED Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
58952-14 26.09.2024 |
Поляриметры автоматические , P3000 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
59524-14 01.11.2024 |
Рефрактометры автоматические цифровые, DR6000, DR6100, DR6200, DR6300, DR6000-Т, DR6100-Т, DR6200-Т, DR6300-Т Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59955-15 23.12.2029 |
Рефрактометры Аббе, модели AR2008 и AR4 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60592-15 27.03.2030 |
Рефрактометры цифровые карманные, модели DR301-95, DR201-95, DR101-60 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68834-17 05.10.2027 |
Поляриметры автоматические цифровые, P8000, P8000-T, P8000-P, P8100, P8100-T, P8100-P Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Поляриметры автоматические цифровые (P8000, P8000Т, P8100, P8100Т, PS8000, PS8000T, P8000PT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 7 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 0 | 17 | 2 | 9 | 0 | 9 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ЦККЛСиМИ" (RA.RU.311709) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 3 | 0 | 2 | 0 | 2 |
Стоимость поверки Поляриметры автоматические цифровые (P8000, P8000Т, P8100, P8100Т, PS8000, PS8000T, P8000PT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2872 | 5450 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
7440 | 5450 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
7440 | 5450 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
7440 | 5450 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
7440 | 5450 |
Программное обеспечение
Поляриметры автоматические цифровые моделей P8000, Р8000Т, P8100, Р8100Т, PS8000, PS8000T, P8000PT имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров угла вращения плоскости поляризации и функции индикации.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
|
Наименование программного обеспечения |
Идентификационное наименование Программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатор программного обеспечения |
|
Kruess GUI |
Kruess GUI |
4.6.Х |
Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей | |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Про-
граммное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Защита программного обеспечения соответствует уровню «А» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Поляриметры автоматические цифровые моделей P8000, Р8000Т, P8100, Р8100Т,PS8000, PS8000T, P8000PT. Руководство по эксплуатации», глава 5 «Основные приемы работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к поляриметрамГОСТ 8.590-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации»
ГОСТ 8.710-2010 «Государственная система обеспечения единства измерений. Поляриметры и сахариметры. Методика поверки»
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по документу: ГОСТ 8.710-2010 «Государственная система обеспечения единства измерений. Поляриметры и сахариметры. Методика поверки».Основные средства поверки: рабочие эталоны 1-го разряда Меры угла вращения плоскости поляризации (пластинки поляриметрические) согласно ГОСТ 8.590-2009: образцовые поляриметрические пластинки 34-20, 34-21, 34-22, входящие в состав Государственного первичного эталона единицы угла вращения плоскости поляризации ГЭТ 50-2008. Допускается применение средств поверки, удовлетворяющих требованию документа ГОСТ 8.710-2010 «Государственная система обеспечения единства измерений. Поляриметры и сахариметры. Методика поверки».
Изготовитель
A.KRUSS Optronic GmbH, ГерманияАдрес: Alsterdorfer Strasse 276-278 22297 Hamburg / Germany
Тел.: +49 40 51 43 17 0, Факс: +49 40 51 43 17 60, Email: info@kruess.com, www.kruess.com.
Заявитель
ООО «Компания СокТрейд»Юр. адрес: 127273, г.Москва, улица Олонецкая, д.23
Для писем: 119991, г.Москва, Ленинский проспект, д.31, ИОНХ
Тел.: +7(495)604-44-44, +7(495)926-38-40
Факс: +7(495)604-44-44, +7(495)926-38-40
e-mail: info@soctrade.com, soctrade@mail.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Работа поляриметров автоматических цифровых моделей Р8000, Р8000Т, Р8100, Р8100Т, PS8000, PS8000T, Р8000РТ (далее - поляриметров) основана на принципе «оптического нуля». Излучение источника (светодиод с длиной волны излучения 589 нм) проходит через поляризатор, кювету с анализируемым веществом, второй поляризатор, выполняющий роль анализатора, и далее поступает на фотоприемное устройство, где преобразуется в электрический сигнал. Электрический сигнал поступает в электронный блок поляриметра, где в соответствии с записанным в памяти математическим алгоритмом происходит его преобразование. Результат измерения отображается на цветном жидкокристаллическом дисплее в цифровом виде.
При установке в оптическую систему кюветы с оптически активным веществом происходит поворот плоскости поляризации, который отслеживается поворотом анализатора на тот же угол с помощью сервосистемы.
Поляриметры моделей Р8000, Р8000Т, Р8100, Р8100Т, Р8000РТ, оснащены шкалами оптического вращения (°), удельного оптического вращения (°), оптического вращения в единицах Международной Сахарной Шкалы (°Z) и концентрации (г/100 мл). Поляриметры моделей PS8000, PS8000T оснащены только шкалой оптического вращения в единицах Международной Сахарной Шкалы (°Z).
Результаты измерений могут быть представлены в виде: угла вращения плоскости поляризации, данных по Международной сахарной шкале (с температурной компенсацией и без температурной компенсации), величины удельного вращения, концентрации, степени чистоты.
Поляриметры моделей Р8000, Р8100, и PS8000 работают без поддержания постоянной температуры. Поляриметры моделей Р8000Т, Р8100Т, PS8000T комплектуются термостатом РТ31 для контроля температуры образца. В поляриметрах модели Р8000РТ контроль температуры образца осуществляется по принципу Пельтье.
Конструктивно поляриметры цифровые моделей Р8000, Р8000Т, Р8100, Р8100Т, PS8000, PS8000T, Р8000РТ выполнены в виде стационарного настольного прибора. На задней панели прибора расположены разъем для подключения принтера, USB порт и сетевой интерфейс Ethernet (для связи с лабораторной информационно-управляющей системой LIMS) .
Управление прибором осуществляется с помощью сенсорного жидкокристаллического дисплея размером 5,7" (320 х 240 пикселей). Результаты измерений выводятся на дисплей и сохраняются в базе данных. Интерфейс возможен на 6 языках (немецком, английском, французском, итальянском, португальском и испанском).
Для защиты от несанкционированного вмешательства в приборе предусмотрена защита паролем при входе в систему.

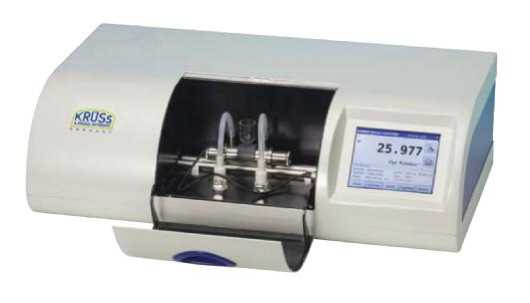

Рисунок 1 - Общий вид Поляриметра автоматического цифрового (вид спереди)
Места пломбирования
Место нанесения маркировки
Место нанесения знака утверждения типа

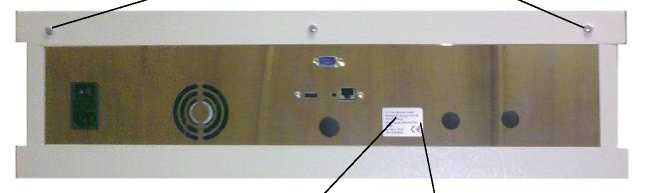

Рисунок 2 - Общий вид Поляриметра автоматического цифрового (вид сзади)
Таблица 2
|
Наименование |
Количество, шт. |
|
Поляриметр автоматический цифровой |
1 |
|
Стилус |
1 |
|
Сетевой кабель |
1 |
|
Запасной предохранитель (2АТ) |
1 |
|
Поляриметрическая трубка 100 мм |
1 |
|
Поляриметрическая трубка 200 мм |
1 |
|
Руководство по эксплуатации |
1 |
поляриметров приведены в таблице 1.
Таблица 1
|
Характеристика прибора |
Значение характеристики | |||
|
Модель поляриметра | ||||
|
P8000 P8000T |
P8100 P8100T |
PS8000 PS8000T |
P8000PT | |
|
Диапазон измерений: - угла вращения плоскости поляризации, град. |
± 34,5 |
± 34,5 |
- |
± 34,5 |
|
- оптического вращения в единицах Международной Сахарной Шкалы, °Z |
± 90 |
± 90 |
± 90 |
± 90 |
|
Диапазон показаний: - угла вращения плоскости поляризации, град. |
± 90 |
± 90 |
- |
± 90 |
|
- удельного оптического вращения, град. |
± 90 |
± 90 |
- |
± 90 |
|
- оптического вращения в единицах Международной Сахарной Шкалы, °Z |
± 259 |
± 259 |
± 259 |
± 259 |
|
- концентрации, г/мл |
0 - 99,9 |
0 - 99,9 |
- |
0 - 99,9 |
|
Дискретность показаний цифрового табло при измерении: - угла вращения плоскости поляризации, град. |
0,001 |
0,001 |
0,001 | |
|
- удельного оптического вращения, град. |
0,001 |
0,001 |
- |
0,001 |
|
- оптического вращения в единицах Международной Сахарной Шкалы, °Z |
0,01 |
0,01 |
0,01 |
0,01 |
|
- концентрации, г/мл |
0,1 |
0,1 |
- |
0,1 |
|
Пределы допускаемой абсолютной погрешности результатов измерений: - угла вращения плоскости поляризации, град: минус 10° + плюс 10° |
±0,004° |
±0,004° |
±0,004° | |
|
менее минус 10°; свыше плюс 10° |
±0,006° |
±0,006° |
- |
±0,006° |
|
Пределы допускаемой абсолютной погрешности результатов измерений оптического вращения в единицах Международной Сахарной Шкалы, °Z |
±0,01 |
±0,01 |
±0,01 |
±0,01 |
|
Длина волны измерения, нм |
589 | |||
|
Условия эксплуатации: | ||||
|
температура окружающего воздуха, °С |
от +15°C до +40 °C | |||
|
относительная влажность, % |
от 20 % до 80 % | |||
|
Напряжение питания, В |
100 |
- 250 | ||
|
При частоте, Гц |
50/60 | |||
|
Г абаритные размеры, мм не более |
300 х 645 х 200 | |||
|
Масса, кг не более |
28 | |||
