Номер по Госреестру СИ: 52649-13
52649-13 Пластинки поляриметрические
(PQE +17, PQE -17, PQE +34, PQE -34)
Назначение средства измерений:
Пластинки поляриметрические PQE +17, PQE -17, PQE +34, PQE -34 (далее - пластинки) предназначены для калибровки и поверки поляриметров и сахариметров в лабораториях научно-исследовательских институтов и промышленных предприятий, государственных и ведомственных метрологических службах.
Внешний вид.
Пластинки поляриметрические
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.02.2018
Номер записи - 142471
ID в реестре СИ - 364871
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Пластинки поляриметрические PQE+17, PQE-17, PQE+34, Пластинка поляриметрическая PQE-34, Пластинка поляриметрическая PQE-17, Пластинка поляриметрическая PQE+34, Пластинка поляриметрическая PQE+17, Пластинка PQE-34, Пластинка PQE-17, Пластинка PQE+34, Пластинка PQE+17, Нет модификации, нет данных, PQE -34, PQE -17, PQE +34, PQE +17, PQE -17, PQE +34, PQE -34, PQE +17,
Производитель
Изготовитель - Фирма "A.Kruss Optronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 33
Кол-во средств измерений - 11
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№155 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Лесоводство и смежные виды деятельности" (ТК 449)
Наличие аналогов СИ: Пластинки поляриметрические (PQE +17, PQE -17, PQE +34, PQE -34)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "A.Kruss Optronic GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24300-03 |
Рефрактометры автоматические, DR5000 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27532-04 |
Поляриметры автоматические цифровые, P3001 RS Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34988-07 |
Поляриметр автоматический, P 8000 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
49554-12 13.04.2017 |
Поляриметры автоматические цифровые, P8000, P8000Т, P8100, P8100Т, PS8000, PS8000T, P8000PT Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52649-13 01.02.2018 |
Пластинки поляриметрические, PQE +17, PQE -17, PQE +34, PQE -34 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58843-14 26.09.2024 |
Поляриметры круговые, P1000-LED Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
58952-14 26.09.2024 |
Поляриметры автоматические , P3000 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
59524-14 01.11.2024 |
Рефрактометры автоматические цифровые, DR6000, DR6100, DR6200, DR6300, DR6000-Т, DR6100-Т, DR6200-Т, DR6300-Т Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59955-15 23.12.2029 |
Рефрактометры Аббе, модели AR2008 и AR4 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60592-15 27.03.2030 |
Рефрактометры цифровые карманные, модели DR301-95, DR201-95, DR101-60 Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68834-17 05.10.2027 |
Поляриметры автоматические цифровые, P8000, P8000-T, P8000-P, P8100, P8100-T, P8100-P Фирма "A.Kruss Optronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Пластинки поляриметрические (PQE +17, PQE -17, PQE +34, PQE -34)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 15 | 1 | 13 | 0 | 15 | 1 | 13 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 20 | 0 | 20 | 0 | 20 | 0 | 20 |
Стоимость поверки Пластинки поляриметрические (PQE +17, PQE -17, PQE +34, PQE -34)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6000 | 6000 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на корпуса футляров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Пластинки поляриметрические PQE -17, PQE +17, PQE -34, PQE +34. Руководство по эксплуатации, раздел 2 «Указания по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пластинкам-
1 Техническая документация фирмы-изготовителя.
-
2 ГОСТ 8.590-2009 «Государственная поверочная схема для средств измерений угла вращения плоскости поляризации»
Поверка
Поверкаосуществляется по документу «Пластинки поляриметрические PQE -17, PQE +17, PQE -34, PQE +34. Методика поверки № МП 89.Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 23 октября 2012 г.
Основные средства поверки:
Государственный первичный эталон единицы угла вращения плоскости поляризации ГЭТ 50-2008.
Основные метрологические характеристики:
диапазон значений угла вращения плоскости поляризации, воспроизводимых эталоном:
от минус 70° до +70° для излучения с длиной волны 632,9914 нм в вакууме;
от минус 90° до +90° для излучения с длиной волны 546,2271 нм в вакууме; расширенная неопределенность Up, не превышает 0,0014°, для коэффициента охвата 3 и доверительной вероятности 0,99 для 50 независимых измерений;
неисключенная систематическая погрешность - 0,0005°.
Изготовитель
A.KRUSS Optronic GmbH, ГерманияAlsterdorfer Strasse 276-278 22297 Hamburg, Germany
Тел.: +49 40 51 43 17 0,
Факс: +49 40 51 43 17 60,
Email: info@kruess.com, www.kruess.com.
Заявитель
ООО «Компания СокТрейд»Юр. адрес: 127273, г.Москва, улица Олонецкая, д.23
Для писем: 119991, г.Москва, Ленинский проспект, д.31, ИОНХ
Тел.: +7(495)604-44-44, +7(495)926-38-40 Факс: +7(495)604-44-44, +7(495)926-38-40
E-mail: info@soctrade.com, soctrade@mail.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип работы пластинок основан на явлении оптического вращения плоскости поляризации кварцем.
Пластинки поляриметрические PQE -17 и PQE -34 содержат по две кварцевые пластинки в форме прямого круглого цилиндра: одна выполнена из правовращающего кристаллического кварца, другая - из левовращающего кристаллического кварца. Пластинки поляриметрические PQE +17 и PQE +34 содержат по одной правовращающей кварцевой пластинке, изготовленной в форме прямого круглого цилиндра. Рабочие поверхности пластинок отполированы. Световой диаметр кварцевых пластинок равен 13 мм. Кварцевые пластинки установлены в металлическую оправу, которая обеспечивает их перпендикулярность к оси распространения излучения в поверяемом рабочем средстве измерения. На краях оправы пластинок поляриметрических предусмотрены опорные круговые буртики диаметром 30 мм.
Общий вид пластинок поляриметрических PQE +17, PQE -17, PQE +34, PQE -34 представлен на рисунке 1.
Место нанесения маркировки и знака утверждения типа

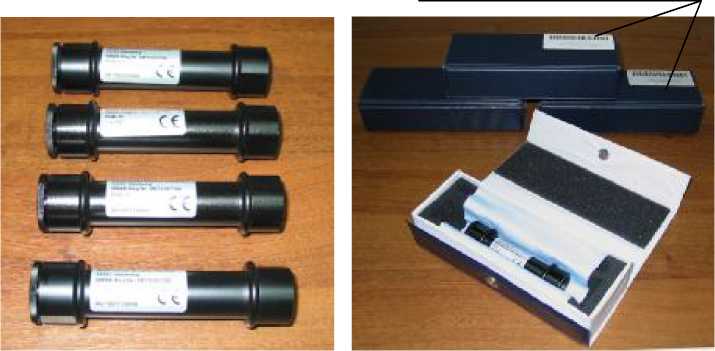

Рисунок 1 - Общий вид пластинок поляриметрических PQE +17, PQE -17, PQE +34, PQE -34 и места нанесения маркировки и знака утверждения типа
пластинок на длине волны излучения 589,44 нм приведены в таблице 1.
Таблица1
|
Наименование характеристики |
Значение характеристики | |||
|
PQE +17 |
PQE -17 |
PQE +34 |
PQE -34 | |
|
Номинальное значение угла вращения плоскости поляризации, градус |
+ 17 ± 1 |
минус17 ± 1 |
+ 34 ± 1 |
минус 34 ± 1 |
|
Наименование характеристики |
Значение характеристики | |||
|
PQE +17 | PQE -17 | PQE +34 |
PQE -34 | |||
|
Пределы допускаемого отклонения угла вращения плоскости поляризации, градус |
± 0,0025 | |||
|
Номинальное значение угла оптического вращения в единицах Международной Сахарной Шкалы, °Z |
+ 49,1 ± 3 |
минус 49,1 ± 3 |
+ 98,2 ± 3 |
минус 98,2 ± 3 |
|
Пределы допускаемого отклонения угла оптического вращения в единицах Международной сахарной шкалы, °Z |
± 0,009 | |||
|
Условия эксплуатации:
|
20 ± 0,1 30 - 80 84 - 107 | |||
|
Габаритные размеры пластинки, мм, не более |
030 х 113,5 | |||
|
Масса пластинки, кг, не более |
0,067 |
0,116 |
0,068 |
0,117 |
