Номер по Госреестру СИ: 49817-12
49817-12 Датчики растворенного кислорода в воде
(3830, 3835, 3930, 4130, 3975, 4175)
Назначение средства измерений:
Датчики растворенного кислорода в воде модификаций 3830, 3835, 3930, 4130, 3975, 4175 предназначены для автоматического непрерывного измерения массовой концентрации кислорода, растворенного в воде, с отображением результатов на дисплее ПК.
Внешний вид.
Датчики растворенного кислорода в воде

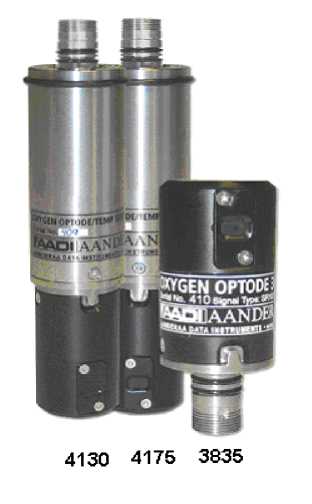

Рисунок № 1
Внешний вид.
Датчики растворенного кислорода в воде

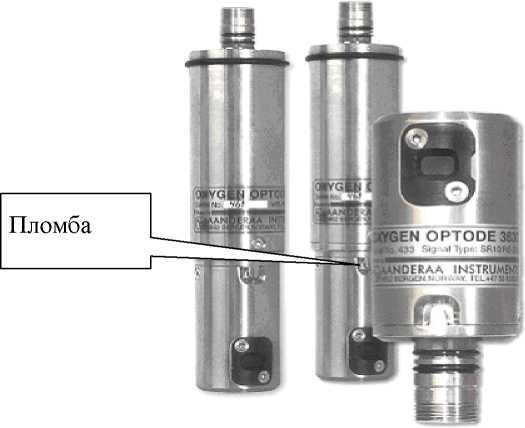

Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2017
Номер записи - 139130
ID в реестре СИ - 361530
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, ADZ-SML-10,0-1,
Производитель
Изготовитель - Фирма "AANDERAA"
Страна - НОРВЕГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 703 дн.
Приказы РСТ, где упоминается данный тип СИ
№847 от 2023.04.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики растворенного кислорода в воде (3830, 3835, 3930, 4130, 3975, 4175)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
49817-12 Датчики растворенного кислорода в воде (3830, 3835, 3930, 4130, 3975, 4175) Фирма "AANDERAA" (НОРВЕГИЯ ) |
14750-01 Сенсоры амперометрические концентрации растворенного кислорода (АСcO2) ООО "Фирма "Альфа Бассенс" (РОССИЯ г.Долгопрудный) |
Все средства измерений ООО "Фирма "Альфа Бассенс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49675-12 20.04.2017 |
Датчики электропроводности воды, 3919, 4119, 4120, 4019 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
49816-12 18.05.2017 |
Датчики мутности воды, 3612, 3712 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
49817-12 18.05.2017 |
Датчики растворенного кислорода в воде, 3830, 3835, 3930, 4130, 3975, 4175 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
52600-13 14.02.2018 |
Измерители высоты волны, 3595 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
52650-13 01.02.2018 |
Датчики ориентации буя, 4164 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
55565-13 20.11.2018 |
Профилометры течений, RDCP 600 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
2 года |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Сенсоры амперометрические концентрации растворенного кислорода (АСcO2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Дирекция по ремонту тягового подвижного состава (RA.RU.310555) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| ЗСИБ ТР (RA.RU.312765) | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Сенсоры амперометрические концентрации растворенного кислорода (АСcO2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчик растворенного кислорода в воде модификаций 3830, 3835, 3930, 4130, 3975, 4175 имеют встроенное программное обеспечение (программа “OxyView”, записанная в ППЗУ микроконтроллера прибора) и автономное программное (“Optode Oxygen Support Software”).
Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерения массовой концентрации растворенного в воде кислорода и температуры воды.
Оно управляет работой микропроцессора, обеспечивающего функционирование всего датчика и выполнение функций сбора, хранения датчиком результатов измерений концентрации растворенного кислорода и температуры, а также их подготовки к считыванию ПК. Программное обеспечение идентифицируется путем вывода на дисплей ПК версии по запросу пользователя через меню автономной программы.
Автономное программное обеспечение (программа Optode Oxygen Support Software, установленная на ПК под управлением операционной системы MS Windows) используется для решения следующих задач
- просмотра результатов измерений в реальном времени на дисплее ПК;
- сохранения в базе данных результатов измерений;
- установки значений градуировочных коэффициентов.
Идентификационные данные программного обеспечения приведены в таблице 1. Автономное ПО полностью метрологически значимо.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Наименование встроенного ПО: “OxyView” |
MainUnit.hex |
1.6 |
0002B8F6 |
CRC 32 |
|
Наименование автономного ПО: “Optode Oxygen Support Software” |
OxyView.exe |
1.02 |
7B91295C |
CRC 32 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист паспорта и на корпус датчика методом сеткографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Датчики растворенного кислорода в воде модификаций 3830, 3835, 3930, 4130, 3975, 4175. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Датчикам растворенного кислорода в воде модификаций 3830, 3835, 3930, 4130, 3975, 4175:
-
1. ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия»;
-
2. Техническая документация фирмы «AANDERAA», Норвегия.
Лист № 4
Всего листов 4
Поверка
Поверкаосуществляется по документу МП-242-1235-2011 «Датчики растворенного кислорода в воде модификаций 3830, 3835, 3930, 4130, 3975, 4175. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15.10.2011 г.
Основные средства поверки:
-
- поверочные газовые смеси: ГСО-ПГС O2/N2 №№ 3723-87, 3729-87 в баллонах под давлением по ТУ 6-16-2956-01;
-
- аргон, высший сорт по ГОСТ 10157.
Изготовитель
фирма «AANDERAA», НорвегияАдрес: Nesttunbrekka 97, P.O. BOX 34 Slatthaug, N-5851 Bergen; Tel/ Fax + 47 55604800.
Заявитель
ЗАО «ЛАНИТ», Москва
Адрес: 105066, ул. Доброслободская, д. 5, стр. 1; тел. (495) 9676650; факс (495) 2615781.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия датчиков растворенного кислорода в воде оптический, основан на способности отдельных веществ к динамическому гашению флуоресценции. Флуоресцентным индикатором является специальная платино-порфирированная система, вмонтированная в газопроницаемую мембрану, на которую воздействует вода. Черное оптически изолирующее покрытие защищает систему от солнечного излучения и флуоресцентных частиц в окружающей воде.
Чувствительная мембрана прикреплена к окошку, обеспечивающему оптический доступ извне к измерительному блоку, находящемуся внутри водонепроницаемого титанового корпуса. Регистрируемая в красной области спектра интенсивность излучения мембраны, возбуждаемого под воздействием модулированного синего света, зависит от количества растворенного кислорода. Массовая концентрация растворенного кислорода определяется после линеаризации и термокомпенсации, выполняемых при помощи встроенного датчика температуры воды.
Конструктивно датчики выполнены как полностью автономные сенсоры и могут эксплуатироваться как в мелководных прибрежных районах со значительным наличием водорослей и в закрытых водоемах рыбоводных хозяйств, так и при океанографических исследованиях с подключением к ПК или регистратору. Общий вид датчиков приведен на рис.1.
3975 3930 3830
Рис.1. Общий вид датчиков.
Лист № 2 Всего листов 4
-
- датчик соответствующей модификации - 1 экз.;
-
- ноутбук - 1 экз.;
-
- паспорт - 1 экз.;
-
- методика поверки МП-242-1235-2011 - 1 экз.
-
1) Диапазон измерений массовой концентрации растворенного кислорода: от 0,2 до 16 мг/дм3;
-
2) Пределы допускаемой относительной погрешности датчика в режиме измерения содержания растворенного кислорода: ± 5 %;
Лист № 3 Всего листов 4
-
3) Диапазон измерений температуры: от минус 5 до 40 оС;
-
4) Пределы допускаемой абсолютной погрешности в режиме измерения температуры: ± 0,1 оС (для модификаций 3830, 3835, 3975, 4175);
± 0,05 оС (для модификаций 3930, 4130).
-
5) Напряжения питания постоянного тока - от минус 6 до плюс 14 В и от плюс 5 до плюс 14 В.
-
6) Габаритные размеры и масса датчика приведены в таблице 2.
Таблица 2
|
Характеристики |
Значение характеристики для модификации | |||||
|
3830 |
3835 |
3930 |
4130 |
3975 |
4175 | |
|
Г абаритные размеры, мм |
036x86 |
040x168 |
040x176 | |||
|
Масса, кг |
0,23 |
0,12 |
0,495 |
0,385 |
0,48 |
0,37 |
-
7) Средний срок службы: 5 лет.
-
8) Средняя наработка на отказ: 10000 ч.
-
9) Условия эксплуатации:
- диапазон температуры анализируемой воды, °C:
|
Модификации | ||||
|
3830 |
3835 |
3930 4130 |
3975 |
4175 |
|
от 0 до 36 |
от -7,5 до 41 |
от 0 до 36 | ||
- диапазон атмосферного давления: 84 - 106 кПа.
