Номер по Госреестру СИ: 52600-13
52600-13 Измерители высоты волны
(3595)
Назначение средства измерений:
Измерители высоты волны 3595 (далее измерители 3595) предназначены для непрерывных дистанционных измерений значимой высоты волны и периода волнения.
Аналитический паспорт типа средства измерений
52600-13 — Измерители высоты волны
3595
Фирма "AANDERAA"
НОРВЕГИЯ
МПИ: 1 год
Действует
0
организаций0
владельцев1
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
6
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 21fdcded-1889-561b-d750-fd724f67cab4 | 52600-13 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Измерители высоты волны
Рисунок № 1
Внешний вид.
Измерители высоты волны
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 14.02.2018
Номер записи - 142415
ID в реестре СИ - 364815
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "AANDERAA"
Страна - НОРВЕГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№4196 от 2008.12.31 О переносе сроков введения национальных стандартов по ТК 466"Медицинские технологии"
№3436 от 2019.12.27 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№124 от 2013.02.13 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 52554-13, 52558-13, 52560-13, 52599-13, 52600-13, 52601-13)
№639 от 2023.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№745 от 2026.04.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Измерители высоты волны (3595)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AANDERAA"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49675-12 20.04.2017 |
Датчики электропроводности воды, 3919, 4119, 4120, 4019 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
49816-12 18.05.2017 |
Датчики мутности воды, 3612, 3712 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
49817-12 18.05.2017 |
Датчики растворенного кислорода в воде, 3830, 3835, 3930, 4130, 3975, 4175 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
52600-13 14.02.2018 |
Измерители высоты волны, 3595 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
52650-13 01.02.2018 |
Датчики ориентации буя, 4164 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
55565-13 20.11.2018 |
Профилометры течений, RDCP 600 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
2 года |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Измерители высоты волны (3595)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители высоты волны (3595)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «AA3595» измерителей 3595 является встроенным. Встроенное программное обеспечение обеспечивает обработку и передачу данных от измерителей 3595.
Идентификационные данные программного обеспечения
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«AA3595» |
AA3595.hex |
2.0 |
2DF206ED |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «А» по МИ 3286-2010.
Влияние ПО «AA3595» учтено при нормировании метрологических характеристик.
Таблица 2
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в формуляре «Измерители высоты волны 3595».Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям высоты волны 3595-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 8.577-2002 «Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела».
-
3. Техническая документация фирмы «AANDERAA», Норвегия.
- осуществление деятельности в области гидрометеорологии.
Поверка
Поверкаосуществляется по методике поверки МП 2551-0092-2012 «Измерители высоты волны 3595», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.10.2012 года.
Перечень эталонов :
-
1. РЭ второго разряда, эталонная поворотная установка с диапазоном измерений от V10-3 до 10 м/с2.
-
2. Секундомер механический СОСпр -2Б-2-010, кт 2.
Принцип работы измерителей 3595 основан на измерении ускорения, вызванного движением измерителя 3595 за счет волнения, периода волнения и на расчете на основе этой информации значимой высоты волны. Значимая высота волны - это треть средней высоты всех волн в течение интервала измерений.
Измерители 3595 состоят из акселерометра, маятника, контроллера.
Конструктивно измерители 3595 выполнены в едином герметизированном корпусе в виде цилиндра, который размещается в якорном гидрометеорологическом буе типа DB 4700. Внешний вид измерителей 3595 представлен на рис.1.
Акселерометр, установленный на маятнике, измеряет вертикальное ускорение буя, вызванное волнением. Маятник компенсирует наклоны буя при движении, за счет чего чувствительная ось акселерометра остаётся вертикальной. Ускорение измеряется четыре раза в секунду.
Преобразование исходного необработанного сигнала в измеряемые величины - значимую высоту волны и период волнения - производится по алгоритму фирмы. Период измерений устанавливается перед началом работы в контроллере.
Измерители 3595 работают круглосуточно, имеют на выходе цифровой сигнал формата AADI SR10.

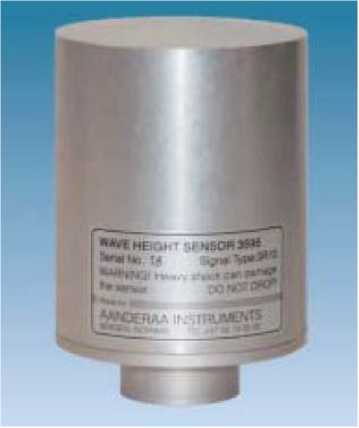

Рис. 1 Внешний вид измерителей 3595
Рисунок 2. Схема пломбирования измерителей 3595.
Пломбы -1.
|
Наименование характеристики |
Значения характеристики |
|
Диапазон измерений значимой высоты волны, м |
от 0 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений значимой высоты волны, м -в диапазоне от 0 до 1,4 м |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений значимой высоты волны, % -в диапазоне от более 1,4 м до 5 м |
±15 |
|
Диапазон измерений периода волнения, с |
от 3 до 8 |
|
Пределы допускаемой абсолютной погрешности измерений периода волнения, с |
±0,5 |
|
Период измерений, с |
600 |
|
Напряжение питания постоянного тока, В |
от 7 до 14 |
|
Потребляемый ток, мА |
3,5 |
|
Наименование характеристики |
Значения характеристики | ||
|
Максимальная потребляемая мощность, Вт |
50 | ||
|
Средняя наработка на отказ, ч |
10000 | ||
|
Срок службы, лет |
10 | ||
|
Г абаритные размеры, масса |
высота, мм |
диаметр, мм |
масса, кг |
|
-измерители 3595 |
123 |
79 |
0,55 |
|
Условия эксплуатации: | |||
|
-температура воздуха, oC |
минус 30 - 40 | ||
|
-относительная влажность воздуха, % |
0 - 100 | ||
|
-атмосферное давление, гПа |
600 - 1100 | ||
