Сведения о средстве измерений: 49826-12 Преобразователи температуры пневматические

Номер по Госреестру СИ: 49826-12
49826-12 Преобразователи температуры пневматические
(12A)

Назначение средства измерений:
Преобразователи температуры пневматические модели 12А (в дальнейшем - преобразователи) предназначены для непрерывного измерения температуры газообразного кислорода и выдачи унифицированного пневматического сигнала, пропорционального измеряемой температуре, в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО "Праксайр Волгоград",      г. Волгоград.

сертификация программного обеспечения

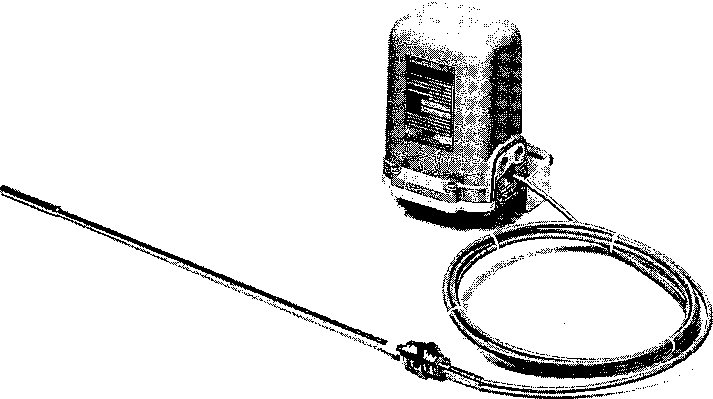

Внешний вид. Преобразователи температуры пневматические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи температуры пневматические
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 139140
ID в реестре СИ - 361540
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Foxboro"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Преобразователи температуры пневматические (12A)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Foxboro"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14089-94
01.07.1999
Манометры-расходомеры дифференциальные, 39 BFPR
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
14277-94
01.12.1999
Хроматографы газовые технологические, 931C типа X
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
14810-95
01.09.2000
Системы, I/A Series
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
15863-96
01.03.2007
Датчики давления, I/A
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15879-96
01.01.2002
Анализаторы кондуктометрические, 870 ITEC/871 EC (LB, NL, EV)
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15880-96
01.01.2002
pH-метры, 870/TPH/871 PH (A, B, F, P)
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15969-97
01.02.2002
Расходомеры массовые, CFS10, CFS20
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15970-97
01.02.2002
Вычислители расхода, 75, 475
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15971-97
01.02.2002
Расходомеры вихревые, 83F, 83W
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15972-97
01.02.2002
Системы измерения температуры и давления, TD
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15973-97
01.02.2002
Системы измерения количества продукта в резервуарах, Tank-Expert
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
20361-00

Счетчики-расходомеры индукционные с преобразователями, I/A Series (счетчики) IMT25 и 9300A (преобразователи)
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
20379-00

Преобразователи многопараметрические, IMV30
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
21917-01

Преобразователи многопараметрические, IMV30
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
24562-03

Датчики давления, 843DP
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
24563-03

Датчики давления, 861GM
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
25038-03

Датчики давления, 841GM
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
49826-12

Преобразователи температуры пневматические, 12A
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
50658-12

Преобразователи давления измерительные пневматические, 11GM-CM1
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
58989-14

Преобразователи давления измерительные пневматические, 11GM-DM1-OS-W
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
59054-14

Преобразователи давления измерительные пневматические, 11GM-CS1
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
59502-14

Преобразователи температуры пневматические, 12A
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
61350-15

Приборы контроля пневматические показывающие, 43AP-PA45C-PC
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
62339-15

Преобразователи давления измерительные пневматические, 11GM
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
63219-16

Преобразователи температуры пневматические, 12A
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
66158-16

Приборы контроля пневматические показывающие, 43АР
Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год

Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Бесплатный

Кто поверяет Преобразователи температуры пневматические (12A)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи температуры пневматические (12A)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям температуры пневматическим модели 12А

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.

ГОСТ 13053-76 Приборы и устройства пневматические ГСП. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.

Поверка

Поверка осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».

Основные средства поверки:

  • - термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

  • - термостат низкотемпературный «КРИОСТАТ», диапазон воспроизводимых температур от минус 80 до плюс 20 °С и нестабильностью поддержания заданной температуры ±0,01 °С;

  • - термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;

  • - установка для питания приборов с пневматическим выходными сигналом.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.305-78.


Изготовитель

Фирма «Foxboro», США
33, Commercial Street Foxboro, MA 02035-2099

Заявитель

ЗАО «СЖС Восток Лимитед»
Адрес: 119330, г. Москва, ул. Мосфильмовская, д.17/25
Тел: (495)775-44-55

Испытательный центр


Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва

Принцип действия преобразователей основан на силовой компенсации. Изменение температуры контролируемой среды воспринимается заполнителем термосистемы через термобаллон и преобразовывается в изменение давления, воспринимаемое сильфоном, который герметически связан с термобаллоном через соединительный капилляр. Приращение силы на штоке сильфона, пропорциональное приращению температуры, передается на рычаг пневмо-силового преобразователя. Под действием созданного усилия рычаг поворачивается на незначительный угол и перемещает заслонку индикатора рассогласования, питаемого сжатым воздухом. Возникающий в линии сопла сигнал управляет давлением, поступающим из пневмореле в сильфон обратной связи и в линию выхода.

Преобразователи состоят из измерительного блока с манометрической термосистемой и однорычажного пневматического устройства.

Фото общего вида преобразователя представлено на рисунке 1.

Внешний вид. Преобразователи температуры пневматические (12A), http://oei-analitika.ru

Рис.1. Преобразователь модели 12А



Диапазон измеряемых температур, °С:

от минус 75 до плюс 70

Пределы допускаемой приведенной погрешности, %:

± 0,5

Вариация выходного сигнала, %:

0,5

Заполнитель термосистемы:

газ

Длина погружаемой части термобаллона, мм:

от 200 до 530

Длина соединительного капилляра, м:

от 1 до 3

Питание пневматического устройства:

Значение выходного сигнала, кПа (кгс/см2):

Габаритные размеры, мм

Масса, кг, не более

сжатый воздух давлением (140 ±14) кПа ((1,4 ± 0,14) кгс/см2) по ГОСТ 13053-76

от 20 до 100 (от 0,2 до 1,0)

273x121x203

2,8 (без учета массы соединительного

Рабочие условия эксплуатации:

капилляра и термосистемы)

- температура окружающей среды, °С :

от минус 35 до плюс 80;

до 95

10.

- относительная влажность воздуха, %: Средний срок службы преобразователей, лет, не менее:
