Номер по Госреестру СИ: 61350-15
61350-15 Приборы контроля пневматические показывающие
(43AP-PA45C-PC)
Назначение средства измерений:
Приборы контроля пневматические показывающие 43AP-PA45C-PC (далее - приборы) предназначены для измерений и преобразований избыточного давления воздуха в нормированный пневматический выходной сигнал в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Внешний вид.
Приборы контроля пневматические показывающие
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 152345
ID в реестре СИ - 374745
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
GasAlertMicro 5,
Производитель
Изготовитель - Фирма "Foxboro"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№966 от 2015.08.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Приборы контроля пневматические показывающие (43AP-PA45C-PC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Foxboro"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14089-94 01.07.1999 |
Манометры-расходомеры дифференциальные, 39 BFPR Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14277-94 01.12.1999 |
Хроматографы газовые технологические, 931C типа X Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14810-95 01.09.2000 |
Системы, I/A Series Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15863-96 01.03.2007 |
Датчики давления, I/A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15879-96 01.01.2002 |
Анализаторы кондуктометрические, 870 ITEC/871 EC (LB, NL, EV) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15880-96 01.01.2002 |
pH-метры, 870/TPH/871 PH (A, B, F, P) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15969-97 01.02.2002 |
Расходомеры массовые, CFS10, CFS20 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15970-97 01.02.2002 |
Вычислители расхода, 75, 475 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15971-97 01.02.2002 |
Расходомеры вихревые, 83F, 83W Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15972-97 01.02.2002 |
Системы измерения температуры и давления, TD Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15973-97 01.02.2002 |
Системы измерения количества продукта в резервуарах, Tank-Expert Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20361-00 |
Счетчики-расходомеры индукционные с преобразователями, I/A Series (счетчики) IMT25 и 9300A (преобразователи) Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20379-00 |
Преобразователи многопараметрические, IMV30 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21917-01 |
Преобразователи многопараметрические, IMV30 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24562-03 |
Датчики давления, 843DP Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24563-03 |
Датчики давления, 861GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25038-03 |
Датчики давления, 841GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
49826-12 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
50658-12 |
Преобразователи давления измерительные пневматические, 11GM-CM1 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58989-14 |
Преобразователи давления измерительные пневматические, 11GM-DM1-OS-W Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59054-14 |
Преобразователи давления измерительные пневматические, 11GM-CS1 Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59502-14 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
61350-15 |
Приборы контроля пневматические показывающие, 43AP-PA45C-PC Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62339-15 |
Преобразователи давления измерительные пневматические, 11GM Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63219-16 |
Преобразователи температуры пневматические, 12A Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
66158-16 |
Приборы контроля пневматические показывающие, 43АР Фирма "Foxboro" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Приборы контроля пневматические показывающие (43AP-PA45C-PC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КПО-ЭЛЕКТРО" (RA.RU.311968) | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы контроля пневматические показывающие (43AP-PA45C-PC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на прибор контроля пневматический показывающий 43AP-PA45C-PC .Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам контроля пневматическим показывающим 43AP-PA45C-PC1. Техническая документация фирмы «Foxboro», США.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.008-72 «ГСИ. Методы и средства поверки приборов контроля пневматических показывающих и регистрирующих ГСП».
Основные средства поверки:
- манометр образцовый грузопоршневой МП-60, ВПИ 6 МПа, ±0,05 %;
- задатчик давления Воздух-1600;
- установка для поверки пневматических датчиков давления УППД.
Изготовитель
Фирма «Foxboro», США33 Commercial Street Foxboro, MA 02035-2099 United States of America
www. foxboro. com
Tel.: 1-508-549-2424
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. МоскваАдрес: 103001, г. Москва, Гранатный пер., 4
Тел: (495) 781-48-99
Работа прибора основана на принципе пневматической силовой компенсации.
В результате воздействия измеряемого давления на чувствительный элемент (пропорциональный сильфон) возникает пропорциональное усилие, которое автоматически уравновешивается усилием, создаваемым в сильфоне обратной связи давлением сжатого воздуха, поступающего от источника питания. Это давление, необходимое для достижения равновесия измерительной системы, является одновременно выходным сигналом прибора. Кроме того, усилие пропорционального сильфона вызывает перемещение рычажной системы передаточного механизма прибора и заслонки, жестко связанной с рычагом, относительно неподвижного сопла. Возникший в линии сопла сигнал управляет давлением, поступающим с пневмореле в сильфон обратной связи, где преобразуется в усилие обратной связи, уравновешивающее входное усилие.
Конструктивно прибор выполнен в виде единого корпуса.
Фото общего вида прибора представлено на рисунке 1.

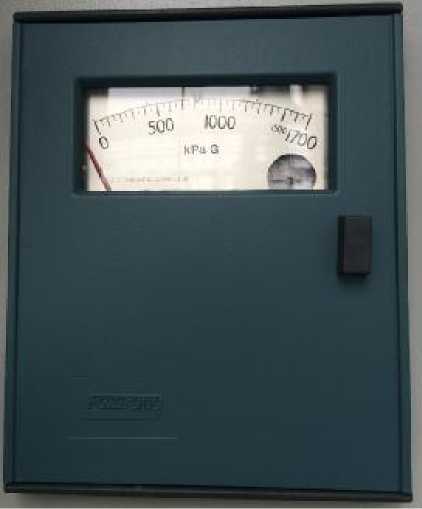

Рисунок 1. Внешний вид прибора контроля пневматического показывающего 43AP-PA45C-PC.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, кПа |
от 0 до 1700 |
|
Пределы основной допускаемой приведенной погрешности измерений давления, % |
± 0,5 |
|
Выходной сигнал, кПа |
от 20 до 100 |
|
Пределы дополнительной погрешности от воздействия температуры окружающей среды, %/10 °С |
± 0,4 |
|
Давление воздуха питания, кПа |
140 |
|
Г абаритные размеры, мм |
320x260x100 |
|
Масса, кг |
4,8 |
|
Рабочие условия эксплуатации:
|
от минус 30 до плюс 80 до 95 (без конденсации) |
