Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (терминала). Весы модификаций EX124, EX125, ЕХ225D, EX224, EX324, EX223, EX423, EX623, EX1103 оснащены ветрозащитной витриной.

Общий вид весов показан на рисунке 1.

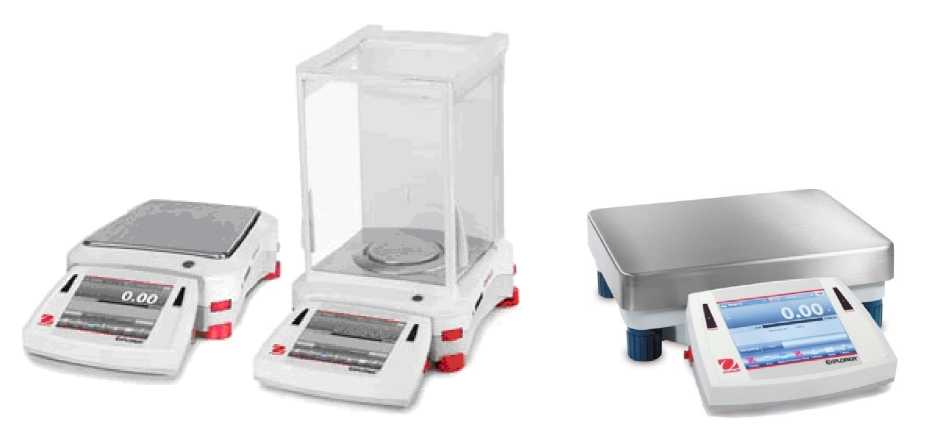

Рисунок 1 - Общий вид весов неавтоматического действия Explorer

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания тары - выборки массы тары (Т.2.7.4.1);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - запоминающее устройство (4.4.6);

• - обнаружение промахов (5.2);

• - полуавтоматическое устройство юстировки чувствительности (4.1.2.5);

• - цифровое показывающее устройство с отличающимся делением (3.4.1);

• - взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (2.1).

Весы оснащены последовательными интерфейсами передачи данных RS232C и USB, а также могут быть дополнительно оснащены интерфейсами Bluetooth, PS/2, Ethernet, которые позволяют подключать различные периферийные устройства.

Весы имеют следующие режимы работы (4.20):

- счетный режим;

- суммирование;

- статистическая обработка;

- вычисление процентных соотношений.

Весы выпускаются в модификациях: EX124, EX125, EX225D, EX224, EX324, EX223, EX423, EX623, EX1103, EX2202, EX4202, EX6202, EX6201, EX10202, EX10201, EX12001, EX24001, EX32001, EX64001, отличающихся метрологическими и техническими характеристиками.

Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

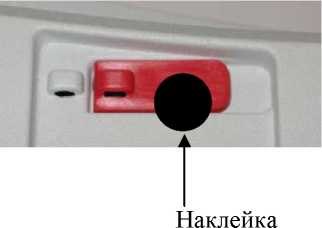

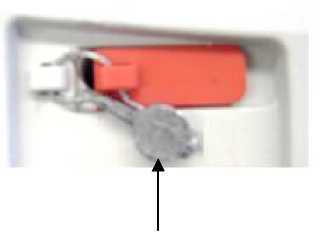

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Пломба

• 1. Весы                                                               1 шт.

• 2. Руководство по эксплуатации                                           1 экз.

• 3. Адаптер сетевого питания                                               1 шт.

Таблица 2

Таблица 3

Таблица 4

Таблица 5
