Принцип действия весов основан на преобразовании веса груза, находящегося на грузоприемной платформе, весоизмерительным тензорезисторным датчиком в электрический аналоговый сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал преобразуется в устройстве обработки аналоговых данных, в цифровой вид и передается на цифровой дисплей, для индикации массы взвешенного груза.

Конструктивно весы состоят из грузоприемной платформы с весоизмерительными тензорезисторными датчиками и терминала.

Весы выпускаются однодиапозонными в различных модификациях, отличающихся метрологическими характеристиками, размерами грузоприемного устройства (далее - ГПУ), терминалами, набором исполняемых функций, и могут работать в двух режимах (1 или 2), отличающихся действительной ценой деления и числом поверочных делений, при этом выбор режима работы весов осуществляется оператором вручную.

Внешний вид весов показан на рисунке 1.

Рисунок 1 - Внешний вид весов электронных Defender

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции:

• - устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);

• - устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);

• -   устройство   автоматической и   полуавтоматической   установки нуля

(ГОСТ Р 53228-2008, п.п. Т.2.7.2.2, Т.2.7.2.3);

• - устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);

• - устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.4);

- устройство сигнализации о перегрузке ( звуковой и визуальной ).

В весах применяются следующие терминалы : T23P, T31P, Т 51P, T71P, T32XW, T32ME, T32MC, T51XW, T71XW, 8442-F610.

Весы Defender выпускаются в различных модификациях и имеют следующее обозначение:

DFXAB,

где D - обозначение типа весов Defender:

F - обозначение напольного исполнения весов Defender (по заказу);

X - условное обозначения типа терминала : T23P - 23P, T31P - 31P, Т 51P - 51P, T71P - 71P, T32XW - 32XW, T32ME - 32ME (Е - ЖК дисплей), T32MC - 32МС (С - Светодиодный дисплей), T51XW - 51XW, T71XW - 71XW, 8442-F610 -по заказу.

A - числовое обозначение максимальной нагрузки (Мах) весов в килограммах: 15, 30, 60, 150, 300, 1500, 3000;

B - обозначение конструкции грузоприемной платформы весов: ER, EL, QL2, HL2, EX, BR, VR, QR1, HR1, BL, VL, HX2, QX2, BX, VX, BLX.

Весы имеют последовательный интерфейс передачи данных RS-232C, а также могут быть дополнительно оснащены интерфейсами RS-485, USB, Ethernet, TCP/IP, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, устройство ввода-вывода дискретных сигналов, устройство чтения штрихового кода, ПК (персональный компьютер).

С целью защиты от несанкционированного доступа на корпус терминалов рядом с маркировочной табличкой наносится знак поверки в виде наклейки. Схемы пломбировки терминалов весов приведены на рисунке 2 - 4.

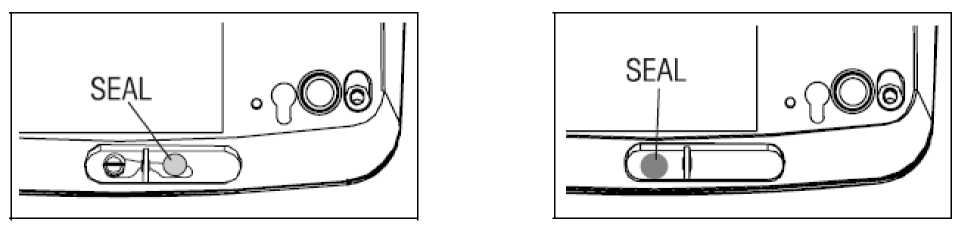

Рисунок 2 - Примеры пломбировки корпуса терминалов T23P, T31P, Т51Р, T71P

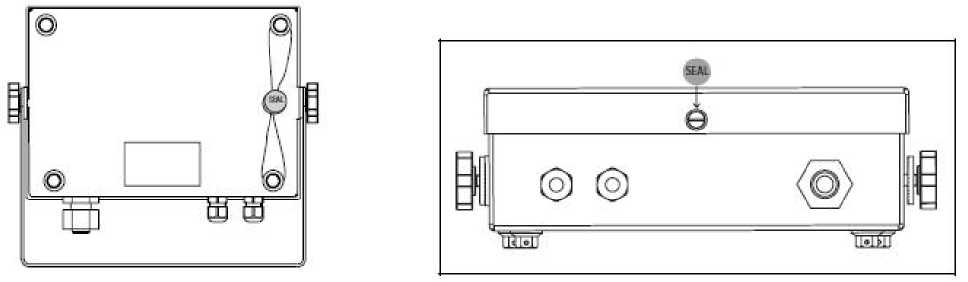

Рисунок 3 - Примеры пломбировки корпуса терминалов

Т32XW, T32ME, T32MC, T51XW, T71XW

Переключатель режима калибровки

Основание

Пломбировочный винт

Рисунок 4 - Пример пломбировки корпуса терминала 8442-F610

• 1. Весы (модификация по заказу)...................................................................1 шт.

• 2. Адаптер сетевого электропитания (отсутствует для терминала F610)...1 шт.

• 3. Руководство по эксплуатации .................................................................... 1 экз.

Класс точности по ГОСТ Р 53228-2008............................................................. средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервала взвешивания и пределов допускаемой погрешности при поверке в зависимости от Мах и режима работы модификации весов приведены в таблице 2.

Таблица 2

Окончание таблицы 2

Примечание - Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Влияние устройства установки на нуль на результат взвешивания не более .......±0,25 е.

Показания на дисплее, г, не более ..........................................................................Max +9 e.

Диапазон выборки массы тары (Т^-), % от Max.................................................от 0 до 100.

Условия эксплуатации:

• - диапазон рабочих температур, °С:

• - для терминала 8442-F610.......................................................................от 0 до 40;

• - для остальных терминалов ........................................... от минус 10 до плюс 40;

• - относительная влажность воздуха, %, не более ...................85 при температуре 40 ^оС,

без конденсации влаги.

Электрическое питание:

- от сети переменного тока:

• - напряжением, В ...............................................................................

• - частотой, Гц .....................................................................................

- от аккумуляторной батареи, В

Время работы от полностью заряженной аккумуляторной батареи, ч, не более

Потребляемая мощность, В-А, не более

Средний срок службы, лет

Габаритные размеры и масса ГПУ весов приведены в таблице 3.

Таблица 3
